Antriebswalzen austauschen

Tauschen Sie die Antriebswalzen nur aus, wenn der Durchmesser kleiner als 39,0 mm
ist. Prüfung siehe Kapitel 8.3.
Bevor Sie mit den Arbeiten beginnen, beachten Sie die Hinweise in Kapitel 9.5.
 Trennen Sie das Netzkabel von der elektrischen Energieversorgung oder ziehen Sie
den Kaltgerätestecker ab.
 Nehmen Sie die Fronthaube und die Siebtrommel ab.
2
6

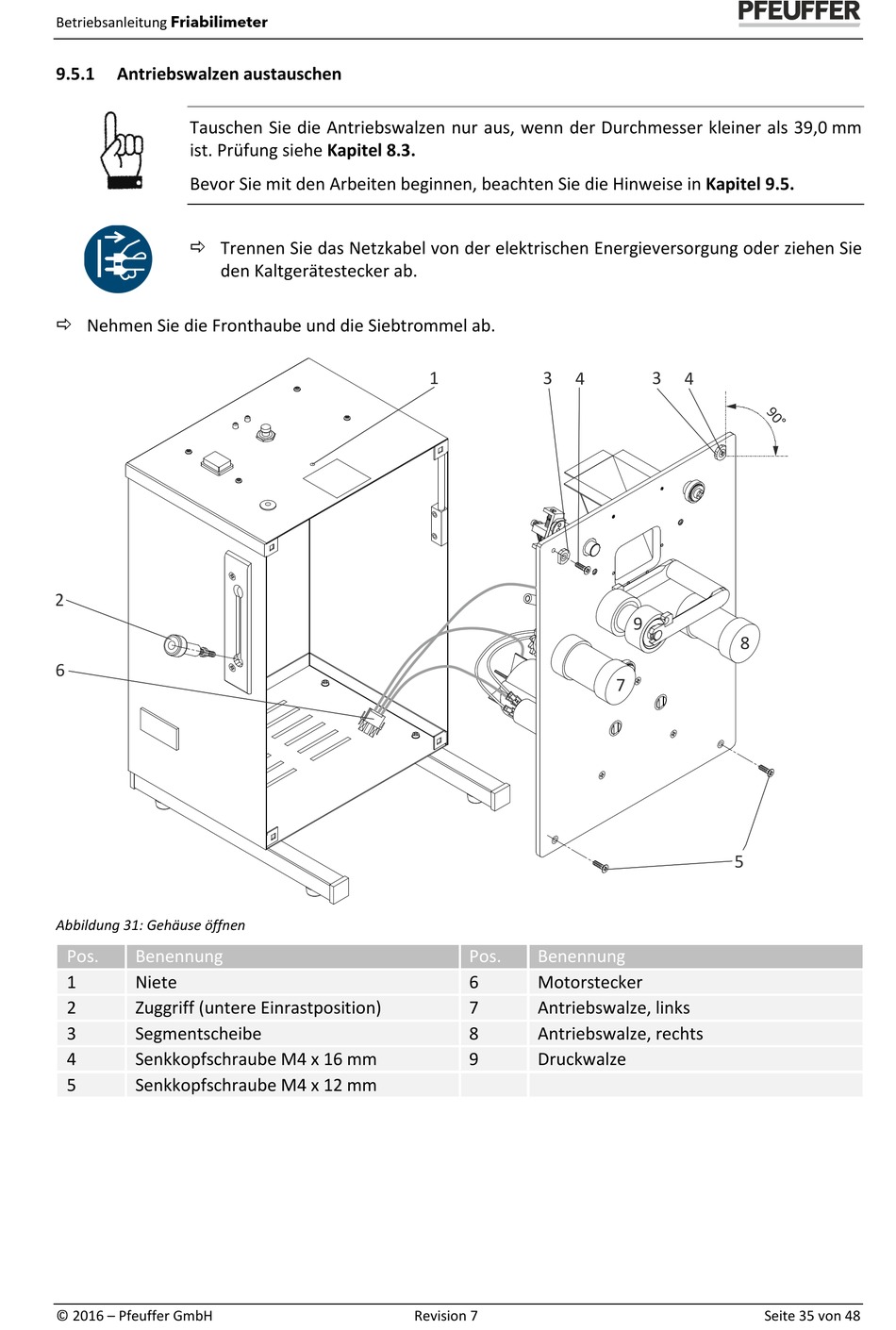

Abbildung 31: Gehäuse öffnen
Pos. Benennung
1 Niete
2 Zuggriff (untere Einrastposition)
3 Segmentscheibe
4 Senkkopfschraube M4 x 16 mm
5 Senkkopfschraube M4 x 12 mm
© 2016 – Pfeuffer GmbH
1 3 4
Pos. Benennung
6 Motorstecker
7 Antriebswalze, links
8 Antriebswalze, rechts
9 Druckwalze
Revision 7
3 4
9
8
7
5
