Regin TTC25 Bedienungsanleitung

TTC25
95
195

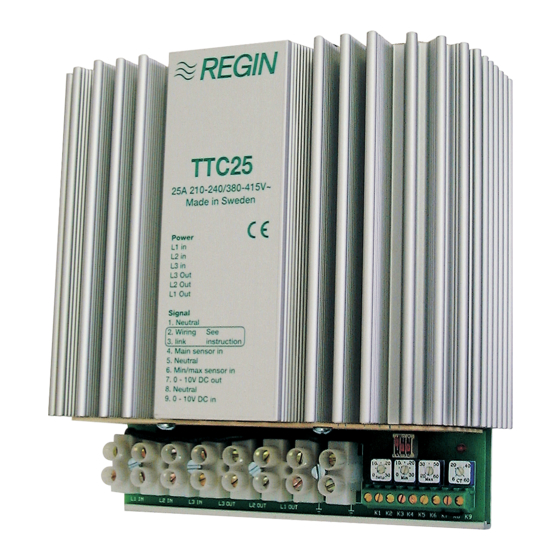

TTC25
25A 210-240/380-415V~
Made in Sweden
AB REGIN, Kållered
Power
L1 In
L2 In
L3 In
L3 Out
L2 Out
L1 Out
Signal
1. Neutral
See
2. Wi r i n g
3. link instructions
4. Main sensor
5. Neutral
6. Min/max sensor.
7. 0-10V DC out
8. Neutral
9. 0 - 10V DC in
VIKTIGT: Läs denna instruktion innan
produkten monteras och ansluts.
!
2 3 4 5 6 7 8 9
1
1 1 L1 L2 L3 L3 L2 3 L1
Fig 1
TG-R5xx
1 2 3 4
TG-R6xx
1
2
Fig 2
1 2 3 4
TG-R4xx
1
3
Fig 3
Box 116 428 22 KÅLLERED SWEDEN
Tel +46 (0)31 720 02 00 Fax +46 (0)31 720 02 50
INSTRUKTION
Triac-regulator för steglös styrning
av elvärme
200
TTC25 är en steglös trefas effektregulator för elvärmestyrning med
automatisk spänningsanpassning. Regulatorn arbetar steglöst genom
tidsproportionell styrning - Förhållandet mellan tilltid och fråntid avpassas
efter det rådande effektbehovet.
TTC25 är främst avsedd att användas med Regin TG-givare för antingen
tillufttemperaturreglering eller rumstemperaturreglering. Vid
rumstemperaturreglering kan tillufttemperaturen max- och/eller min-
begränsas.
TTC25 kan användas för styrning av både symmetriska Y-kopplade
värmare och symmetriska eller osymmetriska Delta-kopplade värmare.
TTC25 är endast avsedd för elvärmestyrning. Reglerprincipen gör att den
inte kan användas till motor- eller belysningsstyrning.
TTC25 är avsedd för montering på DIN-skena.
Montera TTC25 på DIN-skena i apparatskåp eller annan kapsling.
Montera TTC25 lodrätt med texten rättvänd.
Skyddsform: IP20
Omgivningstemperatur: 0 - 40°C. Icke kondenserande
OBS: TTC25 avger vid full effekt c:a 45W förlustvärme som måste kunna
kylas bort.
Matningsspänning (fig 1)
Plint L1in, L2in och L3in.
Spänning: 210 - 255 eller 380 - 415V AC 3-fas,
50 - 60 Hz med automatisk spänningsanpassning.
Max ström: 25A/fas.
:
OBS Matningen till TTC25 skall ske via en allpolig brytare med brytavstånd
>3mm.
OBS: TTC25 skall jordas.
Belastning (fig 1)
Plint L1ut, L2ut och L3ut.
Resistiv 3-fas värmare utan nollanslutning.
Max belastning: 3300W/fas vid 230V huvudspänning (25A).
5750W/fas vid 400V huvudspänning (25A).
Min belastning: 530W/fas vid 230V huvudspänning (4A).
920W/fas vid 400V huvudspänning (4A).
Installation
Inkoppling
INSTRUKTION
Huvudgivare och externt börvärde (fig 2 - 6)
Plint 1 och 4. Polaritetsoberoende. Klenspänning.
OBS: Plint 2 och 3 är internt förbundna och används för att förenkla
inkopplingen då extern börvärdespotentiometer används.
OBS: Val av internt eller externt börvärde görs med funktionsom-
kopplare 1.
Begränsningsgivare (fig 7)
Plint 5 och 6. Polaritetsoberoende. Klenspänning.
Vid rumsreglering kan tillufttemperaturen max- och/eller minbegränsas.
Begränsningsgivaren placeras i tilluftkanalen efter värmaren. Önskad
funktion ställs in med hjälp av funktionsomkopplare 2 och 3. Önskade
begränsningstemperaturer ställs in med potentiometrarna Min och Max.
OBS: TG-K360 skall användas.
Kopplingsfigurer

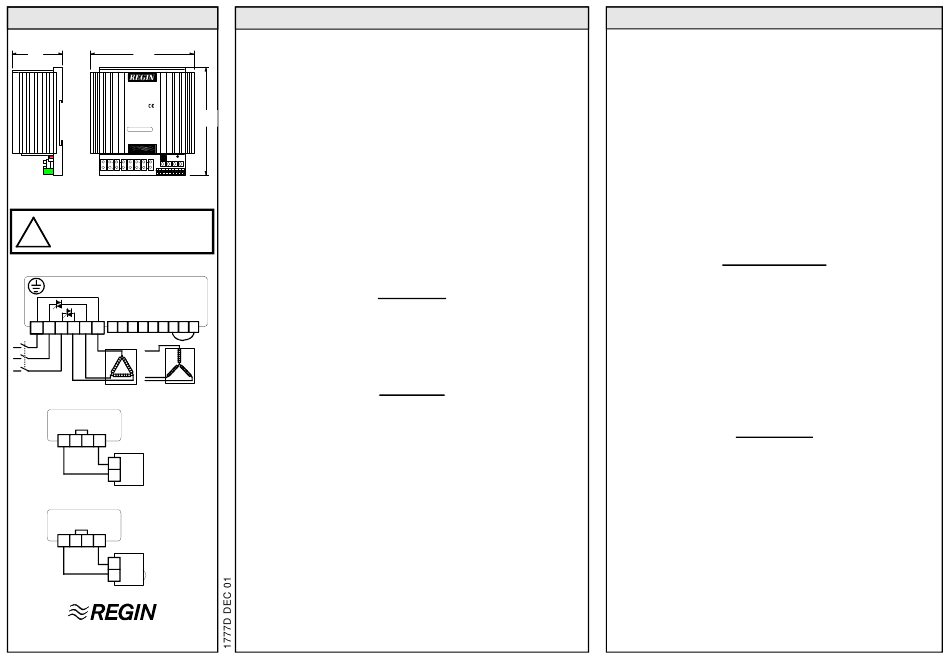

Fig 1: Inkoppling av matningsspänning och belastning.
Fig 2: Inkoppling av rumsgivare TG-R5xx eller TG-R6xx vid drift med
internt börvärde.
Fig 3: Inkoppling vid rumsreglering med TG-R430 som extern givare
och börvärdesinställning.
Fig 4: Inkoppling av golv- eller kanalgivare vid drift med internt bör-
värde.
Fig 5: Inkoppling vid extern, separat givare och TG-R4xx som enbart
börvärdesinställning.
Fig 6: Inkoppling vid extern, separat givare och potentiometer TBI-xx
som börvärdesinställning.
Fig 7: Inkoppling av begränsningsgivare.
OBS: TG-K360 skall användas.
Inställningar
Potentiometrar
Setp. Börvärde 0 - 30°C.
Min Minbegränsningstemperatur för tilluft vid rumsreglering med
minbegränsning.
0 - 30°C.
Max Maxbegränsningstemperatur för tilluft vid rumsreglering med
maxbegränsning. 20 - 60°C.
CT Pulsperiod. 6 - 60 sek.
Omkopplare
1 Ner = Extern börvärdespot används,
Upp = Inbyggd börvärdespot används.
2 Ner = Minbegränsning urkopplad,
Upp = Minbegränsning aktiv.
3 Ner = Maxbegränsning urkopplad,
Upp = Maxbegränsning aktiv.
OBS: Min och max-begränsningsfunktionerna kan användas samtidigt
eller var för sig.
