Regin TTC25X Bedienungsanleitung

TTC25X
95
195
TTC25X
25A 210-240/380-415V~
Made in Sweden
AB REGI N, Kållered
Po w er
L1 In
L2 In
L3 In
L3 Out
L2 Out
L1 Out
Signal
8 . N e u tr a l
9 . 0 - 1 0V D C in
VIKTIGT: Läs denna instruktion
innan produkten monteras och
!
ansluts.
8 9
L1 L2 L3 L3 L2 L1

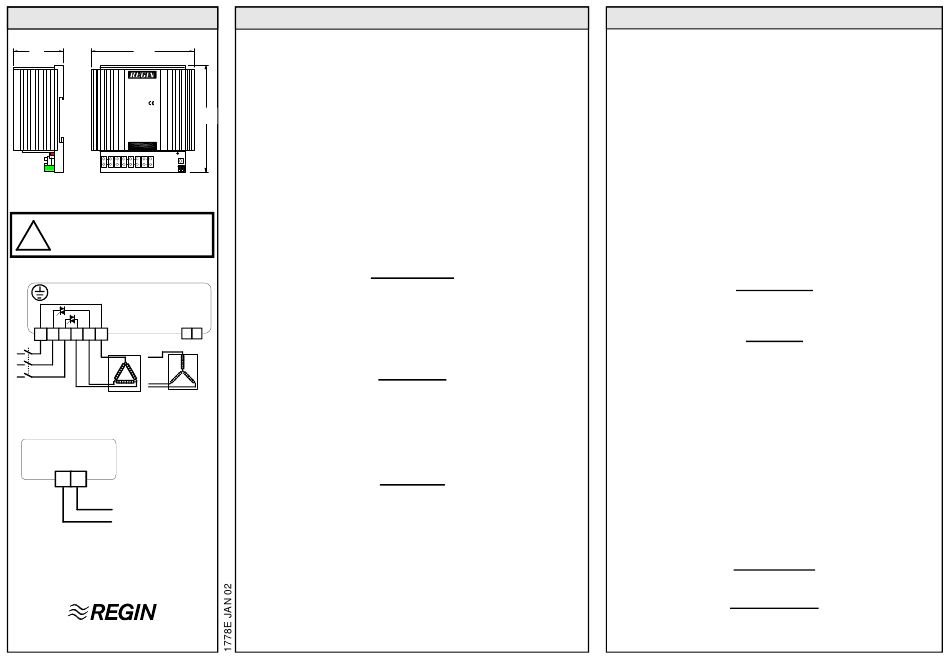

Fig 1
8 9
0...10V DC in
0
Fig 2
Box 116 428 22 KÅLLERED SWEDEN
Tel +46 (0)31 720 02 00 Fax +46 (0)31 720 02 50
INSTRUKTION
Triac-regulator för steglös styrning
av elvärme
TTC25X är en steglös trefas effektregulator för elvärmestyrning
200
med automatisk spänningsanpassning. Regulatorn arbetar steglöst
genom tidsproportionell styrning - Förhållandet mellan tilltid och
fråntid avpassas efter det rådande effektbehovet.
TTC25X är avsedd att styras av en 0...10V DC styrsignal från
annan regulator.
TTC25X kan användas för styrning av både symmetriska Y-
kopplade värmare och symmetriska eller osymmetriska Delta-
kopplade värmare.
TTC25X är endast avsedd för elvärmestyrning. Reglerprincipen gör
att den inte kan användas till motor- eller belysningsstyrning.
TTC25X är avsedd för montering på DIN-skena.
Reglerprincip
TTC25X pulsar hela den tillkopplade effekten Till-Från. TTC25X
anpassar medeleffekten till det rådande effektbehovet genom att
steglöst anpassa förhållandet mellan Till- och Från-tid.
Pulsperioden (= summan av Till- och Från-tid) är med potentio-
metern CT ställbar 6...60 sek.
TTC25X är nollgenomgångsstyrd för att eliminera radiostörningar.
Montera TTC25X på DIN-skena i apparatskåp eller annan kapsling.
Montera TTC25X lodrätt med texten rättvänd.
Skyddsform IP20
Omgivningstemperatur 0...40°C. Icke kondenserande
OBS: TTC25X avger vid full effekt c:a 45W förlustvärme som måste
kunna kylas bort.
Matningsspänning (fig 1)
Plint L1in, L2in och L3in.
Spänning 210...255 eller 380...415V AC 3-fas,
50 - 60 Hz med automatisk spänningsan-
passning.
Max ström: 25A/fas.
:
OBS Matningen till TTC25X skall ske via en allpolig brytare med
brytavstånd >3mm.
OBS: TTC25X skall jordas.
Installation
Inkoppling
INSTRUKTION
Styrsignal (fig 2)
Plint 8 och 9.
Plint 8 = Signalnoll.
Plint 9 = 0...10V DC in.
0V styrsignal ger 0% utstyrning och 10V ger 100% utstyrning.
OBS Ingången får inte lämnas öppen (oansluten) då detta inte
ger 0% utstyrning utan c:a 50%.
För att garantera avstängning vid icke ansluten styrsignal skall
ingången kortslutas.
Belastning (fig 1)
Plint L1ut, L2ut och L3ut.
Resistiv 3-fas värmare utan nollanslutning.
Max belastning: 3300W/fas vid 230V huvudspänning (25A).
5750W/fas vid 400V huvudspänning (25A).
Min belastning: 530W/fas vid 230V huvudspänning (4A).
920W/fas vid 400V huvudspänning (4A).
Inställningar
CT Cykeltid. 6...60 sekunder. Tiden för en komplett regler-
period, d.v.s. summan av en Till-period och en Från-period.
Uppstart
1. Kontrollera att all kablering är riktigt utförd. Se till att
matningsspänningen är avslagen.
2. Mät resistansen mellan plintar L1ut-L2ut, L1ut-L3ut och
L2ut-L3ut:
Vid 230V huvudspänning: 10.6Ω<R<66.4Ω.
Vid 400V huvudspänning: 18.4Ω<R<115Ω.
3. Slå på matningsspänningen och sätt styrsignalen till 10V
DC. Lysdioden på TTC25X skall vara tänd kontinuerligt. Sätt
styrsignalen till 0V DC. Lysdioden skall vara kontinuerligt
släckt. I mellanlägen kommer lysdioden att blinka i takt med
att TTC25X pulsar fram ström. Pulscykeltiden är 6...60 sek
beroende på inställningen på CT-potentiometern .
Kontrollera med tångamperemeter att ström går ut till
värmaren då lysdioden är tänd.
Teknisk hjälp
Råd och hjälp på telefon: 031 - 720 02 30
EMC och LVD:
Produkten uppfyller kraven för gällande Europeiska EMC
standard CENELEC EN50081-1 och EN50082-1 samt gällande
Europeiska LVD standard IEC 669-1 och IEC 669-2-1och är
CE-märkt.
