Regin AQUA 24A3/D Bedienungsanleitung

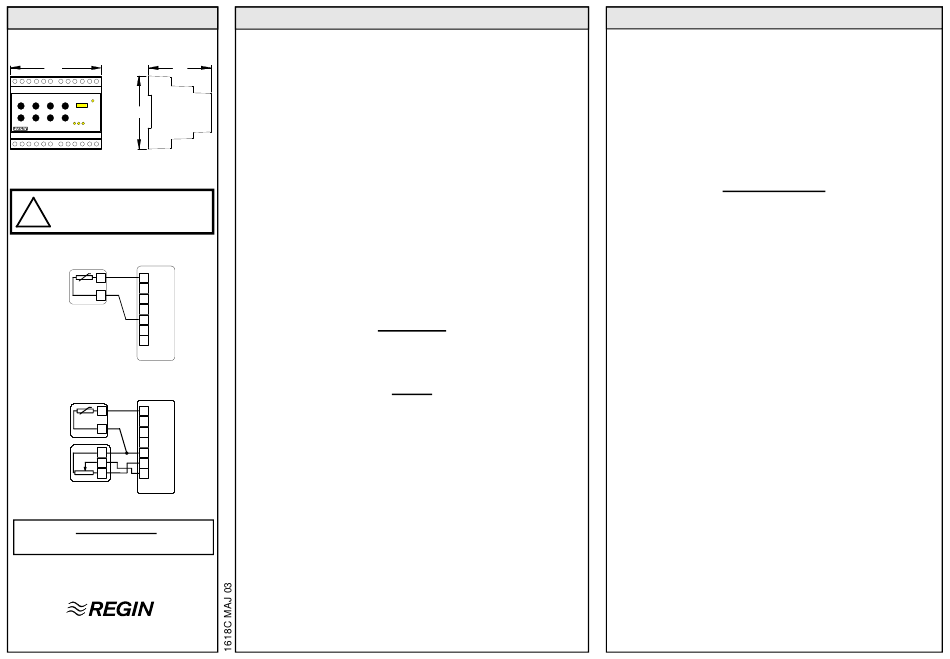

AQUA24A3/D
101 74
AQUA24A3/D
85
VIKTIGT: Läs denna instruktion
innan produkten monteras och
!
ansluts.
1 1
2
2
3
4
TG-R530
5
TG-K330
6
7
AQUA
Fig 1
1 1
TG-R530
2
TG-K330
2
3
4
1 5
2
6
3
7
AQUA
TBI-30
Fig 2
Teknisk hjälp
Hjälp och råd på telefon: 031 - 795 44 45
www.regin.se
Box 116 428 22 KÅLLERED SWEDEN
Tel +46 (0)31 720 02 00 Fax +46 (0)31 720 02 50
INSTRUKTION
Regulator för konstant tilluft- eller rumstemperatur
reglering,
tre utgångar 0...10V.

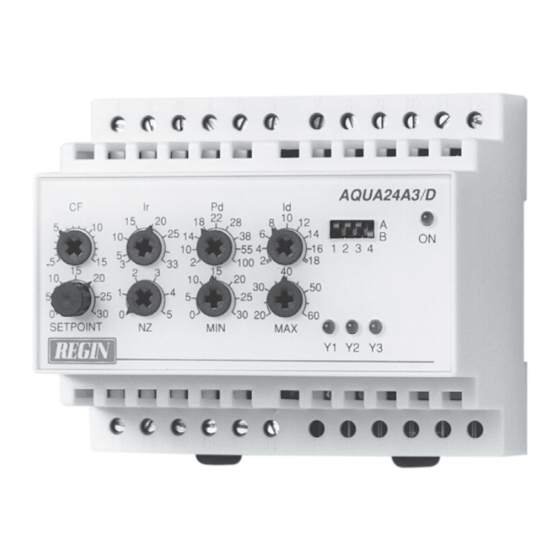

AQUA24A3/D är avsedd för reglering av tilluft- eller rums-
temperaturen i luftbehandlingssystem. Den har tre styrutgångar i
sekvens för två steg värme och ett steg kyla, med ställbar neutral-
zon mellan kyla och värme.
AQUA24A3/D är byggd i normkapsling med samtliga inställningar
åtkomliga på fronten.
Installation
Montera regulatorn på DIN-skena i elskåp eller separat kapsling.
Kapslingsklass IP20.
Omgivningstemperatur 0...50°C.
Givare
Huvudgivare
Vid tilluftreglering placeras huvudgivaren i tilluftkanalen.
Vid rumsreglering placeras huvudgivaren i rummet på plats med
representativ temperatur.
Koppla in huvudgivaren enligt fig 1 om den inbyggda börvärdes-
omställaren skall användas, annars enligt figur 2 eller 3 beroende
på vilken extern börvärdesomställare som används.
Begränsningsgivare
Vid rumsreglering kan AQUA24A3/D kopplas som kaskadregulator
med huvudgivaren i rummet och en begränsningsgivare i tilluft-
kanalen. Vid kaskadreglering ger en avvikelse i rumstemperatur en
förskjutning av kanalregulatorns arbetspunkt. Förskjutningens
storlek beror på den inställda kaskadfaktorn CF.
Kanaltemperaturen kan vid kaskadreglering både min- och
maxbegränsas.
Koppla in begränsningsgivaren enligt fig 4.
OBS. Som begränsningsgivare skall TG-K360 användas.
INSTRUKTION
Övrig inkoppling
Matningsspänning och utgångar
Matningsspänning: 24V AC +/-15% 50-60Hz.
Egenförbrukning: 5 VA max.
Plint 13 = systemnoll.
Plint 14 = fas.
Utgångar: 0...10V DC max 1 mA.
Plint 9 = signalnoll
Plint 10 = Y1, värme.
Plint 11 = Y2, värme.
Plint 12 = Y3, kyla
Vid fallande temperatur är sekvensordningen först Y3 därefter
Y2 därefter Y1.
Spjällbegränsning
Genom att använda en TBI-100 potentiometer kan en utsignal
max- eller minbegränsas.
Inkoppling, se fig 6 och 7.
Stilleståndsläge
AQUA24A3/D har en ingång (plint 15-16) som kopplas till en
potentialfri kontakt i tilluftfläktens kontaktor. Kontakten skall vara
sluten vid drift. Vid styrt stopp av fläkten övergår AQUA24A3/D
till stilleståndsläge, vilket innebär att utgångarna sätts till 0V och
integratorerna stängs av.
Vid återstart beror utstyrningen enbart på P-avvikelsen vid
uppstartsögonblicket. Är avvikelsen noll ligger uppstartspunkten
mitt emellan Y2 och Y3.
Ledvärde SPC
Det inställda börvärdet kan förskjutas -15K till +15K med hjälp
av en 0...10V DC styrsignal på SPC-ingången (plint 8). 5V ger
ingen förskjutning. Används inte ingången hålls den internt på
ingen förskjutning.
