INSTRUKTION
Regulator för konstant tilluft- eller
rumstemperatur reglering,
en utgång 0-10V, samt reglerande frysskydd.

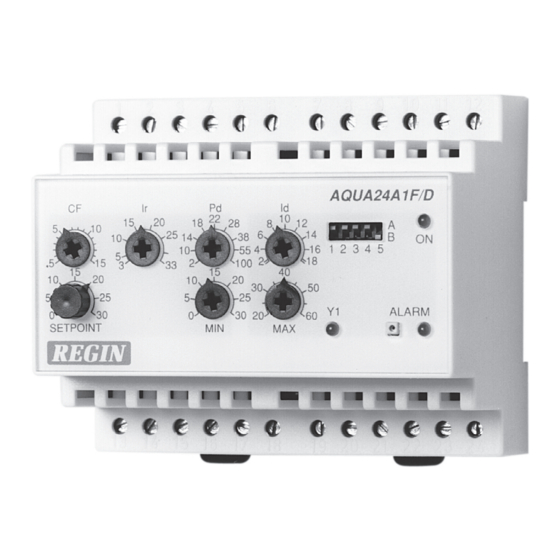

AQUA24A1F/D är avsedd för reglering av tilluft- eller rums-
temperaturen i luftbehandlingssystem. Den har en styrutgång 0 -
10V DC för värme. Den har dessutom ett reglerande frysskydd och
automatik för stilleståndsreglering.
AQUA24A1F/D är byggd i normkapsling för montering på DIN-
skena med samtliga inställningar åtkomliga på fronten.
Installation
Montera regulatorn på DIN-skena i elskåp eller separat kapsling.
Skyddsform IP20.
Omgivningstemperatur 0 - 50°C.
Givare
Huvudgivare
Vid tilluftreglering placeras huvudgivaren i tilluftkanalen.
Vid rumsreglering placeras huvudgivaren i rummet på plats med
representativ temperatur.

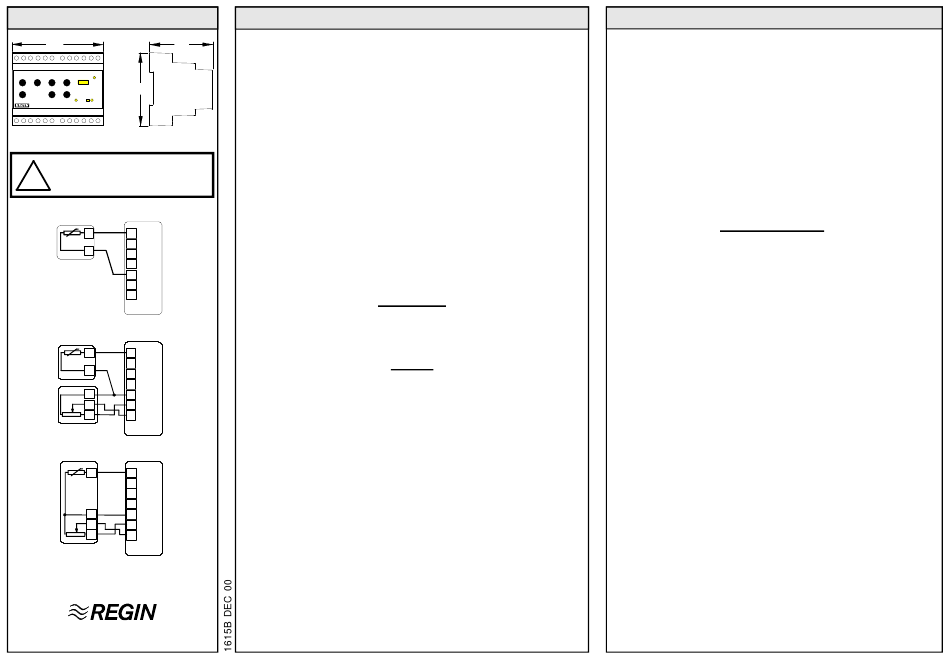

Koppla in huvudgivaren enligt fig 1 om den inbyggda börvärdes-
omställaren skall användas, annars enligt figur 2 eller 3 beroende
på vilken extern börvärdesomställare som används.
Begränsningsgivare, kaskadreglering
Vid rumsreglering kan AQUA24A1/D kopplas som kaskadregulator
med huvudgivaren i rummet och en begränsningsgivare i tilluft-
kanalen. Vid kaskadreglering ger en avvikelse i rumstemperatur
en förskjutning av kanalregulatorns arbetspunkt. Förskjutningens
storlek beror på den inställda kaskadfaktorn CF.
Kanaltemperaturen kan vid kaskadreglering både min- och
maxbegränsas.
Koppla in begränsningsgivaren enligt fig 4.
OBS. Som begränsningsgivare skall TG-K360 användas.
Frysskyddsgivare
Frysskyddsgivaren placeras antingen som anliggningsgivare (TG-
A130) på returvattenledningen efter batteriet, eller som dykgivare
(TG-D130) i vattenströmmen efter eller i batteriet.
INSTRUKTION
Faller temperaturen vid frysskyddsgivaren under 10°C kommer
frysskyddsregulatorn att tvångshöja styrsignal Y1. Vid 5°C är Y1
fullt utstyrd. Faller temperaturen ytterligare löser
fryslarmet och reläerna faller. Frysskyddet återställs med
tryckknappen ALARM på fronten.
Relä 1: 24V AC, 2A är för larmindikering.
Relä 2: 230V AC, 2A är för fläktförregling.
Koppla in frysskyddsgivaren enligt fig 5.
Övrig inkoppling
Matningsspänning och utgång
Matningsspänning: 24V AC ±15% 50-60Hz.
Egenförbrukning: 5 VA max.
Plint 13 = systemnoll.
Plint 14 = fas.
Utgång: 0 - 10V DC max 1 mA.
Plint 9 = signalnoll
Plint 10 = Y1, värme eller kyla.
Spjällbegränsning
Genom att använda en TBI-100 potentiometer kan utsignalen
max- eller minbegränsas.
Inkoppling, se fig 6 och 7.
Inverterare
I AQUA24A1F/D finns en fristående inverterare (plint 17=in, plint
18=ut). Denna är ej internt förbunden med regulatorn utan
kopplas vid behov, via plint, till utgången.
Stilleståndläge
AQUA24A1F/D har en ingång (plint 15-16) som kopplas till en
potentialfri kontakt i tilluftfläktens kontaktor. Kontakten skall vara
sluten vid drift. Vid styrt stopp av fläkten övergår AQUA24A1F/D
till stilleståndsreglering, vilket innebär att temperaturen vid
frysskyddsgivaren hålls på 25°C och integratorerna stängs av.
Stilleståndsregleringen påverkar bara utgång Y1.
Vid återstart beror utstyrningen enbart på P-avvikelsen vid
uppstartsögonblicket. Är avvikelsen noll ligger uppstarts-
punkten vid Y1 =0V.
Ledvärde SPC
Det inställda börvärdet kan förskjutas -15K till +15K med hjälp
av en 0-10V DC styrsignal på SPC-ingången (plint 8). 5V ger
ingen förskjutning. Används inte ingången hålls den internt på
ingen förskjutning.
