Regin RCF-230CAD Handbuch

• Versorgungsspannung 230 V AC
• Zwei analoge 0...10 V DC-Ausgänge
• Integrierte Relais für dreistufige Ventilatoren,
230 V AC
RCF-230CAD ist ein Regler für die Temperaturregelung
in geschlossenen Räumen. Er ist für die Ansteuerung
von Stellantrieben mit analogem 0...10 V DC-Stellsignal
vorgesehen und verfügt über eine Funktion für die
Ansteuerung von Fancoil-Ventilatoren mit drei Stufen.
Der Regler hat eine Versorgungsspannung von 230 V
AC und ist mit integrierten 230 V AC-Ventilatorrelais
ausgestattet, wodurch keine separaten Koppelrelais für
Ventilator und Stellantriebe benötigt werden.
Für die Einbindung in ein System verfügt RCF-230CAD
über integrierte Kommunikation über RS485 (Modbus
oder EXOline) Der Regler kann mithilfe der Software
Regio tool® konfiguriert werden, die auf Regins Website
(www.regincontrols.de) kostenlos zum Download zur
Verfügung steht.
Einsatzbereiche
Der Regler eignet sich hervorragend für Gebäude,
in denen sowohl nach optimalem Komfort als auch
niedrigem Energieverbrauch gestrebt wird, wie z.B.
Büros, Schulen, Einkaufszentren, Flughäfen, Hotels und
Krankenhäuser.
Design
Das moderne Design des Reglers ist dem preisgekrönten
Design von Regins Regio-Reihe nachempfunden.
Einfache Installation
Die modulare Bauweise, mit separatem Sockel für den
Kabelanschluss, macht Installation und Inbetriebnahme
denkbar einfach. Der Sockel kann vor Anschluss der
Elektronik montiert werden, und dabei direkt an der
Wand oder auf einer Unterputzdose angebracht werden.

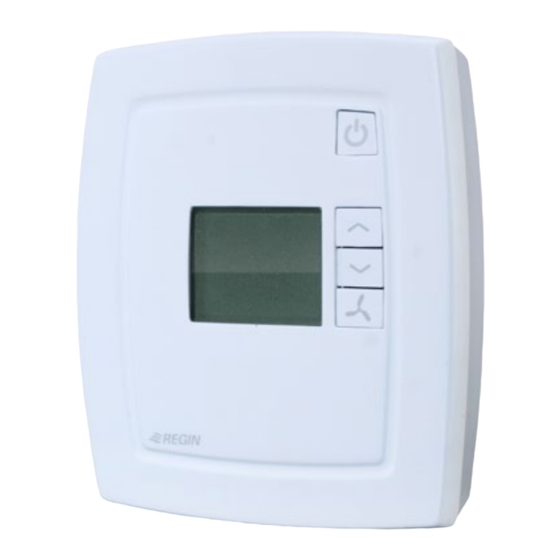

RCF-230CAD
RCF-230CAD
Einzelraumregler für Fancoils, mit zwei
0...10 V DC-Analogausgängen
RCF-230CAD ist ein Raumregler für die Heiz- und/oder
Kühlregelung bei 2- oder 4-Rohr-Systemen. Sollwert und
Ventilatorenstufe werden mithilfe der Tasten am Regler
eingestellt. RCF-230CAD ermöglicht Kommunikation
über RS485 (Modbus oder EXOline).
• Hintergrundbeleuchtetes Display
• Eingang für Präsenzmelder oder Fensterkontakt
• Eingang für automatisches Umschalten zwischen
Heizen/Kühlen (Change-Over)
• Kommunikation
Regelungsfunktion
Der Regler ist für die Heiz- und Kühlregelung einzelner
Räume konzipiert. Regelungsparameter, wie z.B. P-Band
und I-Zeit, können direkt im Display oder mithilfe von
Regio tool eingegeben werden. Sollwerte können mithilfe
der ERHÖHEN ( ) und SENKEN ( )-Tasten am Regler
eingestellt werden.
Mehr dazu kann im Abschnitt "Display und Bedienung"
auf Seite 2 gelesen werden.
Integrierter oder externer Fühler
Der Regler hat einen eingebauten Fühler. Es kann aber
auch ein externer Pt1000-Fühler angeschlossen werden.
Ausgangsfunktion für 0...10 V-Stellsignale
Der Regler verfügt über 0...10 V DC-Ausgänge. Da die
Versorgungsspannung 230 V AC beträgt, muss, zusätzlich
zum Plussignal des Stellsignals, der analoge neutrale Leiter
(N) an den Stellantrieb angeschlossen werden, damit die
Stellsignalspannung eingespeist wird.
Als Ausgangssignal kann 0...10 V, 2...10 V, 10...0 V oder
10...2 V eingestellt werden. Die Werkseinstellung beträgt
0...10 V für beide Ausgänge.
Letzte
Änderung
03 2012
