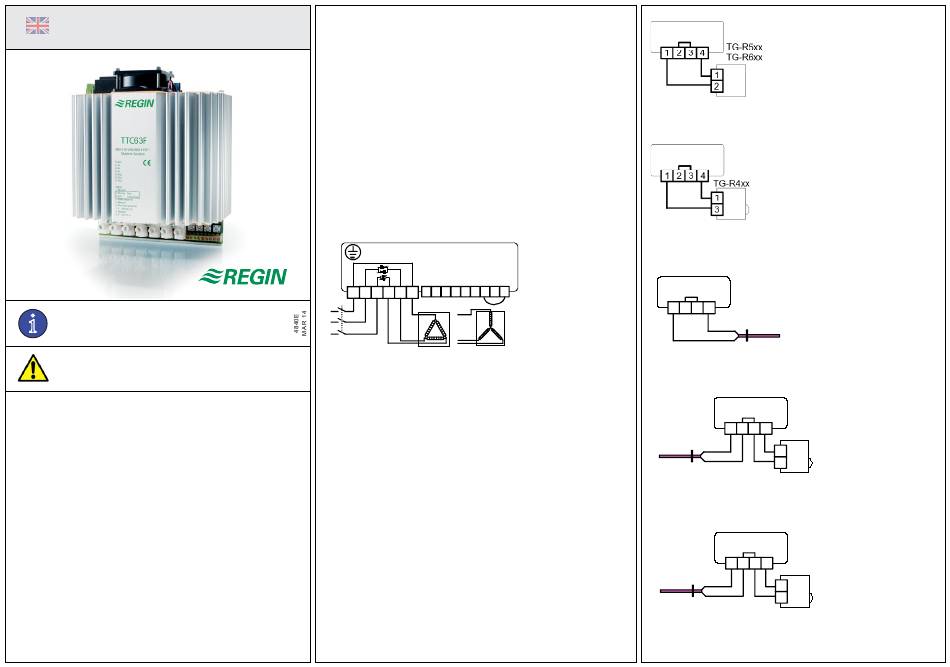

INSTRUCTION
EN
TTC63F
i
Read this instruction before installation
and wiring of the product
Consult documentation in all cases where this symbol
is used, in order to find out the nature of the potential
hazards and any actions to be taken
Thyristor controller for proportional control of
electric heating
TTC63F is a proportional controller for electric heating with automatic
voltage adaption. TTC63F pulses the whole load On - Off. The ratio
between On-time and Off-time is varied 0...100% to suit the prevailing
heat demand. The current is always switched at zero phase angle to
prevent RFI.
TTC63F can control both symmetrical Y-connected 3-phase heaters
and symmetrical or asymmetrical Delta-connected heaters.
TTC63F is only intended for electric heating control. The control
principle makes it unsuitable for motor- or lighting control.
TTC63F is intended for DIN-rail mounting.
Installation
Mount TTC63F on a DIN-rail in a cabinet or other enclosure.
Mount TTC63F vertically with the text right side up.
Protection class
IP20
Ambient temperature
0...40°C non condensating
N.B. TTC63F emits approx. 120W of heat at 63A and full output which
must be dissipated.
Wiring
Supply voltage
Terminals L1in, L2in and L3in.
Supply voltage: 400 V AC +/- 10% 3 phase, 50...60 Hz
Maximum current 63A/phase.
N.B. The supply voltage to TTC63F should be wired via an all-pole switch
with a minimum contact gap of 3mm.
N.B. TTC63F must be earthed.
1
2 3 4 5 6 7 8 9
L1 L2 L3 L3 L2 L1
1 1
3
Figure 1: Wiring of supply voltage and load
Load
Terminals L1out, L2out and L3out.
Resistive 3-phase heater without neutral
Maximum load:
14500W/phase at 400V phase - phase voltage (63A).
Minimum load:
1100W/phase at 400V phase - phase voltage (5A).
Main sensor and external set-point (figs 2-6)
Terminals 1 and 4. Low voltage. Not polarity sensitive.
N.B. Terminals 2 and 3 are internally connected and are used to simplify
wiring when using external setpoint.
N.B. Choice of internal or external setpoint is done using switch 1.
TTC63F
Figure 2: Wiring of room sensor TG-R530 or TG-R6xx when using
internal setpoint
Figure 3: Wiring of room sensor TG-R430 used as external
setpoint and sensor
1 2
3 4
TG-K3xx
TG-G1xx
Figure 4: Wiring of floor or duct sensor when using
internal setpoint
TG-K3xx
1 2
3 4
TG-R4xx
TG-G1xx
2
3
Figure 5: Wiring of external separate sensor when using TG-R4xx
as external setpoint
TG-K3xx
1 2
3 4
TBI-xx
TG-G1xx
1
2
Figure 6: Wiring of external, separate sensor when using
potentiometer TBI-xx as external setpoint
1
