TTC63F
105
195
TTC63F
TTC63F
6 3A 21 0 -2 4 0/38 0 -4 1 5V ~
6 3A 21 0 -2 4 0/38 0 -4 1 5V ~
Made in Sweden
Made in Sweden
AB REGIN, Kållered
AB REGIN, Kållered
Po wer
Po wer
L1 In
L1 In
L2 In
L2 In
L3 In
L3 In
L3 Out
L3 Out
L2 Out
L2 Out
L1 Out
L1 Out
Sig nal
Sig nal
1. Neutral
1. Neutral
2. Wiring
See
See
2. Wiring
3. link
3. link
instruction
instruction
4. Main sensor in
4. Main sensor in
5. Neutral
5. Neutral
6. Min/max sensor in
6. Min/max sensor in
7. 0 - 10V DC out
7. 0 - 10V DC out
8. Neutral
8. Neutral
9. 0 - 10V DC in
9. 0 - 10V DC in
VIKTIGT: Läs denna
!
instruktion innan produkten
monteras och ansluts
L1 L2 L3 L3 L2 L1
1
2 3 4 5 6 7 8 9
1 1
3

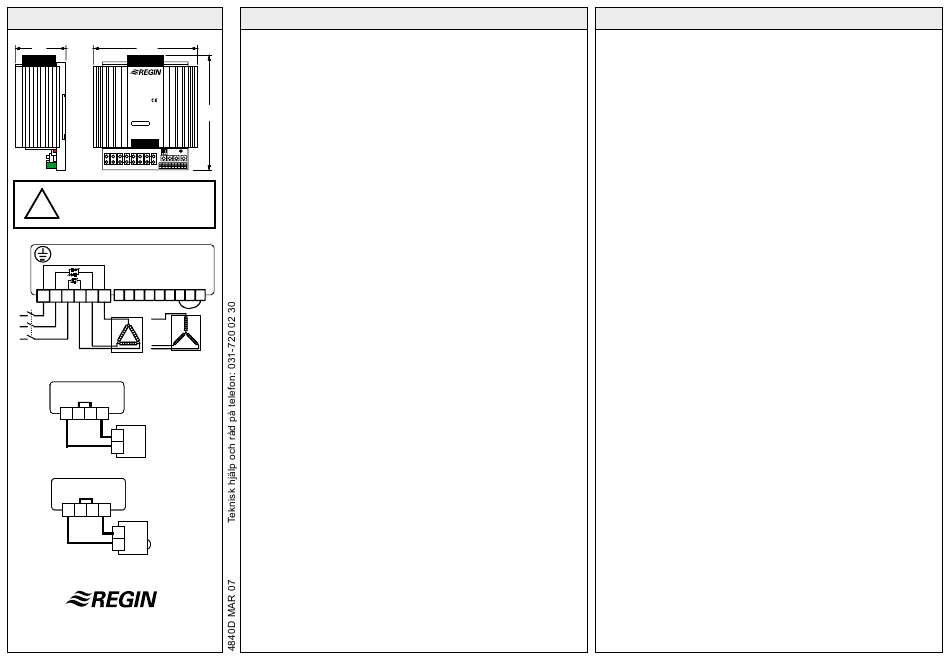

Fig 1
TG-R5xx
1 2
3 4
TG-R6xx
1
2
Fig 2
1 2
3 4
TG-R4xx
1
3
Fig 3
Box 116, SE-428 22 Kållered, Sweden
Tel: +46 31 720 02 00, Fax: +46 31 720 02 50
www.regin.se, info@regin.se
INSTRUKTION
Tyristor-regulator för steglös styrning
av elvärme
220
TTC63F är en steglös trefas effektregulator för elvärmestyrning
med automatisk spänningsanpassning. Regulatorn arbetar steg-
löst genom tidsproportionell styrning - Förhållandet mellan tilltid
och fråntid avpassas efter det rådande effektbehovet.
TTC63F är främst avsedd att användas med Regin TG-givare för
antingen tillufttemperaturreglering eller rumstemperaturreglering.
Vid rumstemperaturreglering kan tillufttemperaturen max- och/eller
minbegränsas.
TTC63F kan användas för styrning av både symmetriska Y-kopp-
lade värmare och symmetriska eller osymmetriska Delta-kopplade
värmare.
TTC63F är endast avsedd för elvärmestyrning. Reglerprincipen
gör att den inte kan användas till motor- eller belysningsstyrning.
TTC63F är avsedd för montering på DIN-skena.
Montera TTC63F på DIN-skena i apparatskåp eller annan kaps-
ling. Montera TTC63F lodrätt med texten rättvänd.
Skyddsform
Omgivningstemperatur
OBS: TTC63F avger vid full effekt ca 120W förlustvärme vid
63A som måste kunna kylas bort.
Matningsspänning (fig 1)
Plint L1in, L2in och L3in.
Spänning: 400 V AC +/- 10% 3-fas, 50...60 Hz
Max ström: 63A/fas.
:
OBS
Matningen till TTC63F skall ske via en allpolig brytare
med brytavstånd >3mm.
OBS: TTC63F ska jordas.
Belastning (fig 1)
Plint L1ut, L2ut och L3ut.
Resistiv 3-fas värmare utan nollanslutning.
Max belastning: 14500 W/fas vid 400V huvudspänning (63A).
Min belastning:
1100 W/fas vid 400V huvudspänning (5A).
Installation
IP20
0...40°C icke kondenserande
Inkoppling
INSTRUKTION
Huvudgivare och externt börvärde (fig 2 - 6)
Plint 1 och 4. Polaritetsoberoende. Klenspänning.
OBS: Plint 2 och 3 är internt förbundna och används för att för
enkla inkopplingen då extern börvärdespotentiometer
används.
OBS: Val av internt eller externt börvärde görs med
funktionsomkopplare 1.
Begränsningsgivare (fig7)
Plint 5 och 6. Polaritetsoberoende. Klenspänning.
Vid rumsreglering kan tillufttemperaturen max- och/eller minbe-
gränsas. Begränsningsgivaren placeras i tilluftkanalen efter värma-
ren. Önskad funktion ställs in med hjälp av funktionsomkopplare 2
och 3. Önskade begränsningstemperaturer ställs in med potentio-
metrarna Min och Max.
OBS: TG-K360 skall användas.
Kopplingsfigurer
Fig 1: Inkoppling av matningsspänning och belastning.
Fig 2: Inkoppling av rumsgivare TG-R5xx eller TG-R6xx vid
drift med internt börvärde.
Fig 3: Inkoppling vid rumsreglering med TG-R430 som extern
givare och börvärdesinställning.
Fig 4: Inkoppling av golv- eller kanalgivare vid drift med internt
börvärde.
Fig 5: Inkoppling vid extern, separat givare och TG-R4xx som
enbart börvärdesinställning.
Fig 6: Inkoppling vid extern, separat givare och potentiometer
TBI-xx som börvärdesinställning.
Fig 7: Inkoppling av begränsningsgivare.
:
.
OBS
TG-K360 skall användas
Inställningar
Potentiometrar
Setp. Börvärde 0...30°C.
Min
Minbegränsningstemperatur för tilluft vid rumsreglering med
minbegränsning. 0...30°C.
Max
Maxbegränsningstemperatur för tilluft vid rumsreglering
med maxbegränsning. 20...60°C.
CT
Pulsperiod. 6...120 sek.
Omkopplare
1
Ner = Extern börvärdespot används,
Upp = Inbyggd börvärdespot används.
2
Ner = Minbegränsning urkopplad,
Upp = Minbegränsning aktiv.
3
Ner = Maxbegränsning urkopplad,
Upp = Maxbegränsning aktiv
OBS: Min och max-begränsningsfunktionerna kan användas
samtidigt eller var för sig.
