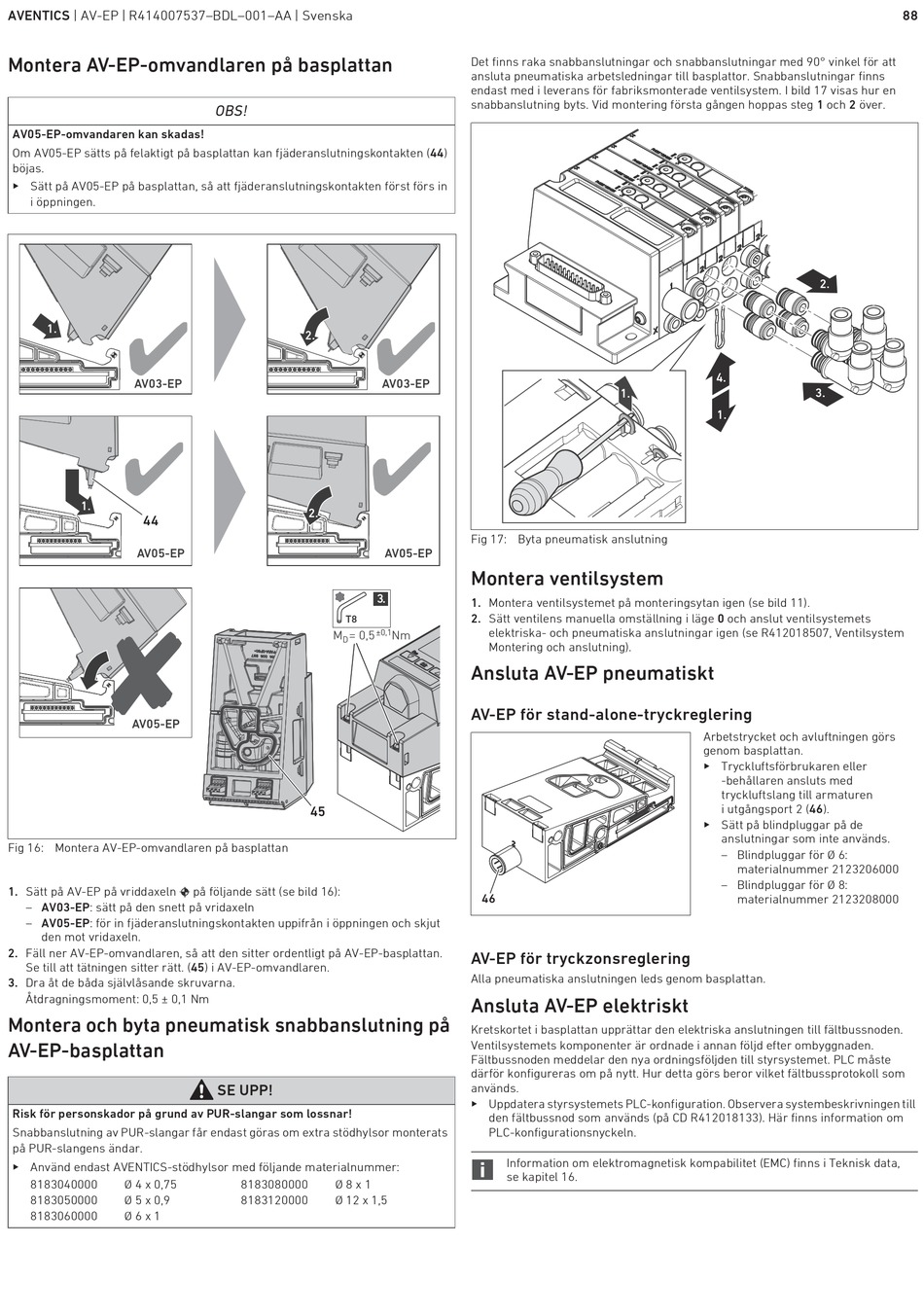

AVENTICS | AV-EP | R414007537–BDL–001–AA | Svenska
Montera AV-EP-omvandlaren på basplattan
AV05-EP-omvandaren kan skadas!
Om AV05-EP sätts på felaktigt på basplattan kan fjäderanslutningskontakten (44)
böjas.
O Sätt på AV05-EP på basplattan, så att fjäderanslutningskontakten först förs in
i öppningen.
1.
AV03-EP
1.
44
AV05-EP
AV05-EP
Fig 16: Montera AV-EP-omvandlaren på basplattan
1. Sätt på AV-EP på vriddaxeln
– AV03-EP: sätt på den snett på vridaxeln
– AV05-EP: för in fjäderanslutningskontakten uppifrån i öppningen och skjut
den mot vridaxeln.
2. Fäll ner AV-EP-omvandlaren, så att den sitter ordentligt på AV-EP-basplattan.
Se till att tätningen sitter rätt. (45) i AV-EP-omvandlaren.
3. Dra åt de båda självlåsande skruvarna.
Åtdragningsmoment: 0,5 ± 0,1 Nm
Montera och byta pneumatisk snabbanslutning på
AV-EP-basplattan
Risk för personskador på grund av PUR-slangar som lossnar!
Snabbanslutning av PUR-slangar får endast göras om extra stödhylsor monterats
på PUR-slangens ändar.
O Använd endast AVENTICS-stödhylsor med följande materialnummer:
8183040000 Ø 4 x 0,75
8183050000 Ø 5 x 0,9
8183060000 Ø 6 x 1
OBS!
2.
2.
T8
M = 0,5
D
45
på följande sätt (se bild 16):
SE UPP!
8183080000 Ø 8 x 1
8183120000 Ø 12 x 1,5
Det finns raka snabbanslutningar och snabbanslutningar med 90° vinkel för att
ansluta pneumatiska arbetsledningar till basplattor. Snabbanslutningar finns
endast med i leverans för fabriksmonterade ventilsystem. I bild 17 visas hur en
snabbanslutning byts. Vid montering första gången hoppas steg 1 och 2 över.
AV03-EP
Fig 17: Byta pneumatisk anslutning
AV05-EP
Montera ventilsystem
3.
1. Montera ventilsystemet på monteringsytan igen (se bild 11).
2. Sätt ventilens manuella omställning i läge 0 och anslut ventilsystemets
±0,1
Nm elektriska- och pneumatiska anslutningar igen (se R412018507, Ventilsystem
Montering och anslutning).
Ansluta AV-EP pneumatiskt
AV-EP för stand-alone-tryckreglering
46
AV-EP för tryckzonsreglering
Alla pneumatiska anslutningen leds genom basplattan.
Ansluta AV-EP elektriskt
Kretskortet i basplattan upprättar den elektriska anslutningen till fältbussnoden.
Ventilsystemets komponenter är ordnade i annan följd efter ombyggnaden.
Fältbussnoden meddelar den nya ordningsföljden till styrsystemet. PLC måste
därför konfigureras om på nytt. Hur detta görs beror vilket fältbussprotokoll som
används.
O Uppdatera styrsystemets PLC-konfiguration. Observera systembeskrivningen till
den fältbussnod som används (på CD R412018133). Här finns information om
PLC-konfigurationsnyckeln.
Information om elektromagnetisk kompabilitet (EMC) finns i Teknisk data,
se kapitel 16.
4.
1.
1.
Arbetstrycket och avluftningen görs
genom basplattan.
O Tryckluftsförbrukaren eller
-behållaren ansluts med
tryckluftslang till armaturen
i utgångsport 2 (46).
O Sätt på blindpluggar på de
anslutningar som inte används.
– Blindpluggar för Ø 6:
materialnummer 2123206000
– Blindpluggar för Ø 8:
materialnummer 2123208000
