AVENTICS | AV-EP | R414007537–BDL–001–AA | Deutsch
AV03-EP

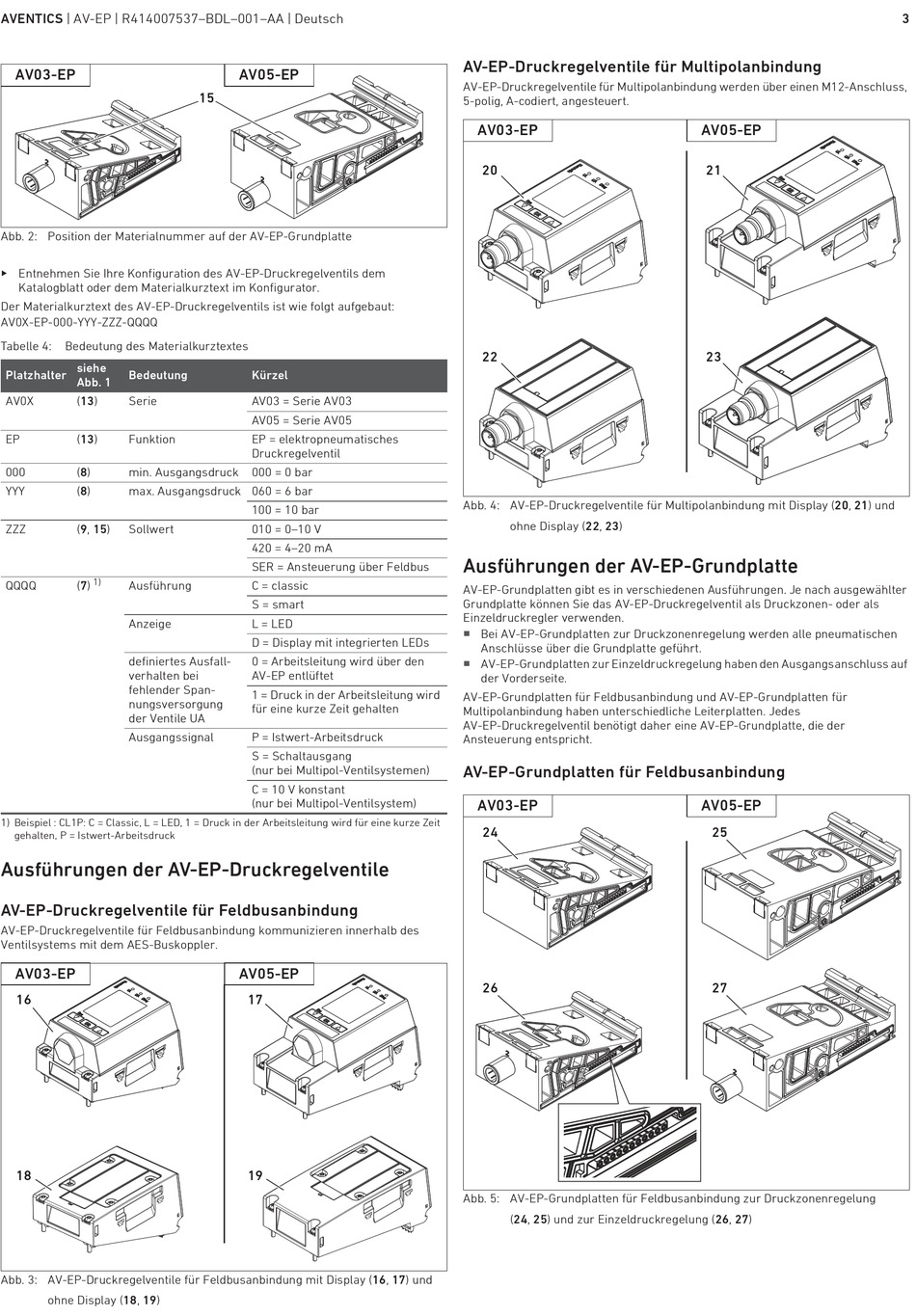

Abb. 2: Position der Materialnummer auf der AV-EP-Grundplatte
O Entnehmen Sie Ihre Konfiguration des AV-EP-Druckregelventils dem
Katalogblatt oder dem Materialkurztext im Konfigurator.
Der Materialkurztext des AV-EP-Druckregelventils ist wie folgt aufgebaut:
AV0X-EP-000-YYY-ZZZ-QQQQ
Tabelle 4: Bedeutung des Materialkurztextes
siehe
Platzhalter Bedeutung
Abb. 1
AV0X (13) Serie
EP (13) Funktion
000 (8) min. Ausgangsdruck 000 = 0 bar
YYY (8) max. Ausgangsdruck 060 = 6 bar
ZZZ (9, 15) Sollwert
1)
QQQQ (7) Ausführung
Anzeige
definiertes Ausfall-
verhalten bei
fehlender Span-
nungsversorgung
der Ventile UA
Ausgangssignal
1) Beispiel : CL1P: C = Classic, L = LED, 1 = Druck in der Arbeitsleitung wird für eine kurze Zeit
gehalten, P = Istwert-Arbeitsdruck
Ausführungen der AV-EP-Druckregelventile
AV-EP-Druckregelventile für Feldbusanbindung
AV-EP-Druckregelventile für Feldbusanbindung kommunizieren innerhalb des
Ventilsystems mit dem AES-Buskoppler.
AV03-EP
16
18
Abb. 3: AV-EP-Druckregelventile für Feldbusanbindung mit Display (16, 17) und
ohne Display (18, 19)
AV05-EP
15
Kürzel
AV03 = Serie AV03
AV05 = Serie AV05
EP = elektropneumatisches
Druckregelventil
100 = 10 bar
010 = 0–10 V
420 = 4–20 mA
SER = Ansteuerung über Feldbus
C = classic
S = smart
L = LED
D = Display mit integrierten LEDs
0 = Arbeitsleitung wird über den
AV-EP entlüftet
1 = Druck in der Arbeitsleitung wird
für eine kurze Zeit gehalten
P = Istwert-Arbeitsdruck
S = Schaltausgang
(nur bei Multipol-Ventilsystemen)
C = 10 V konstant
(nur bei Multipol-Ventilsystem)
AV05-EP
17
19
AV-EP-Druckregelventile für Multipolanbindung
AV-EP-Druckregelventile für Multipolanbindung werden über einen M12-Anschluss,
5-polig, A-codiert, angesteuert.
AV03-EP
20
22
Abb. 4: AV-EP-Druckregelventile für Multipolanbindung mit Display (20, 21) und
ohne Display (22, 23)
Ausführungen der AV-EP-Grundplatte
AV-EP-Grundplatten gibt es in verschiedenen Ausführungen. Je nach ausgewählter
Grundplatte können Sie das AV-EP-Druckregelventil als Druckzonen- oder als
Einzeldruckregler verwenden.
W
Bei AV-EP-Grundplatten zur Druckzonenregelung werden alle pneumatischen
Anschlüsse über die Grundplatte geführt.
W
AV-EP-Grundplatten zur Einzeldruckregelung haben den Ausgangsanschluss auf
der Vorderseite.
AV-EP-Grundplatten für Feldbusanbindung und AV-EP-Grundplatten für
Multipolanbindung haben unterschiedliche Leiterplatten. Jedes
AV-EP-Druckregelventil benötigt daher eine AV-EP-Grundplatte, die der
Ansteuerung entspricht.
AV-EP-Grundplatten für Feldbusanbindung
AV03-EP
24
26
Abb. 5: AV-EP-Grundplatten für Feldbusanbindung zur Druckzonenregelung
(24, 25) und zur Einzeldruckregelung (26, 27)
AV05-EP
21
23
AV05-EP
25
27
