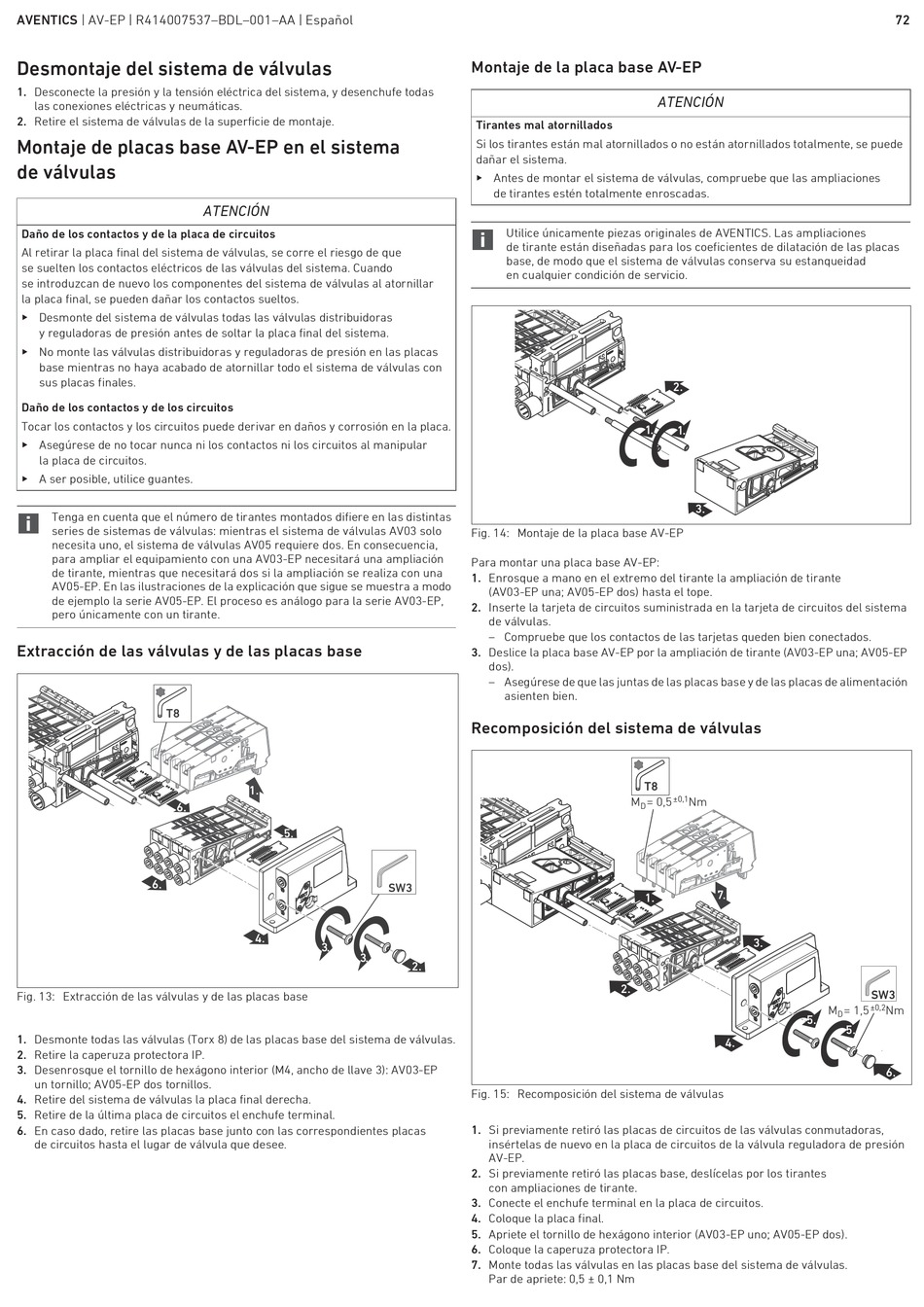

AVENTICS | AV-EP | R414007537–BDL–001–AA | Español
Desmontaje del sistema de válvulas
1. Desconecte la presión y la tensión eléctrica del sistema, y desenchufe todas
las conexiones eléctricas y neumáticas.
2. Retire el sistema de válvulas de la superficie de montaje.
Montaje de placas base AV-EP en el sistema
de válvulas
Daño de los contactos y de la placa de circuitos
Al retirar la placa final del sistema de válvulas, se corre el riesgo de que
se suelten los contactos eléctricos de las válvulas del sistema. Cuando
se introduzcan de nuevo los componentes del sistema de válvulas al atornillar
la placa final, se pueden dañar los contactos sueltos.
O Desmonte del sistema de válvulas todas las válvulas distribuidoras
y reguladoras de presión antes de soltar la placa final del sistema.
O No monte las válvulas distribuidoras y reguladoras de presión en las placas
base mientras no haya acabado de atornillar todo el sistema de válvulas con
sus placas finales.
Daño de los contactos y de los circuitos
Tocar los contactos y los circuitos puede derivar en daños y corrosión en la placa.
O Asegúrese de no tocar nunca ni los contactos ni los circuitos al manipular
la placa de circuitos.
O A ser posible, utilice guantes.
Tenga en cuenta que el número de tirantes montados difiere en las distintas
series de sistemas de válvulas: mientras el sistema de válvulas AV03 solo
necesita uno, el sistema de válvulas AV05 requiere dos. En consecuencia,
para ampliar el equipamiento con una AV03-EP necesitará una ampliación
de tirante, mientras que necesitará dos si la ampliación se realiza con una
AV05-EP. En las ilustraciones de la explicación que sigue se muestra a modo
de ejemplo la serie AV05-EP. El proceso es análogo para la serie AV03-EP,
pero únicamente con un tirante.
Extracción de las válvulas y de las placas base
T8
6.
6.
Fig. 13: Extracción de las válvulas y de las placas base
1. Desmonte todas las válvulas (Torx 8) de las placas base del sistema de válvulas.
2. Retire la caperuza protectora IP.
3. Desenrosque el tornillo de hexágono interior (M4, ancho de llave 3): AV03-EP
un tornillo; AV05-EP dos tornillos.
4. Retire del sistema de válvulas la placa final derecha.
5. Retire de la última placa de circuitos el enchufe terminal.
6. En caso dado, retire las placas base junto con las correspondientes placas
de circuitos hasta el lugar de válvula que desee.
ATENCIÓN
1.
5.
4.
3.
3.
Montaje de la placa base AV-EP
Tirantes mal atornillados
Si los tirantes están mal atornillados o no están atornillados totalmente, se puede
dañar el sistema.
O Antes de montar el sistema de válvulas, compruebe que las ampliaciones
de tirantes estén totalmente enroscadas.
Utilice únicamente piezas originales de AVENTICS. Las ampliaciones
de tirante están diseñadas para los coeficientes de dilatación de las placas
base, de modo que el sistema de válvulas conserva su estanqueidad
en cualquier condición de servicio.
Fig. 14: Montaje de la placa base AV-EP
Para montar una placa base AV-EP:
1. Enrosque a mano en el extremo del tirante la ampliación de tirante
(AV03-EP una; AV05-EP dos) hasta el tope.
2. Inserte la tarjeta de circuitos suministrada en la tarjeta de circuitos del sistema
de válvulas.
– Compruebe que los contactos de las tarjetas queden bien conectados.
3. Deslice la placa base AV-EP por la ampliación de tirante (AV03-EP una; AV05-EP
dos).
– Asegúrese de que las juntas de las placas base y de las placas de alimentación
asienten bien.
Recomposición del sistema de válvulas
SW3
2.
Fig. 15: Recomposición del sistema de válvulas
1. Si previamente retiró las placas de circuitos de las válvulas conmutadoras,
insértelas de nuevo en la placa de circuitos de la válvula reguladora de presión
AV-EP.
2. Si previamente retiró las placas base, deslícelas por los tirantes
con ampliaciones de tirante.
3. Conecte el enchufe terminal en la placa de circuitos.
4. Coloque la placa final.
5. Apriete el tornillo de hexágono interior (AV03-EP uno; AV05-EP dos).
6. Coloque la caperuza protectora IP.
7. Monte todas las válvulas en las placas base del sistema de válvulas.
Par de apriete: 0,5 ± 0,1 Nm
ATENCIÓN
2.
1. 1.
3.
T8
±0,1
M = 0,5 Nm
D
7.
1.
3.
2.
4.
72
SW3
M = 1,5 ±0,2 Nm
D
5.
5.
6.
