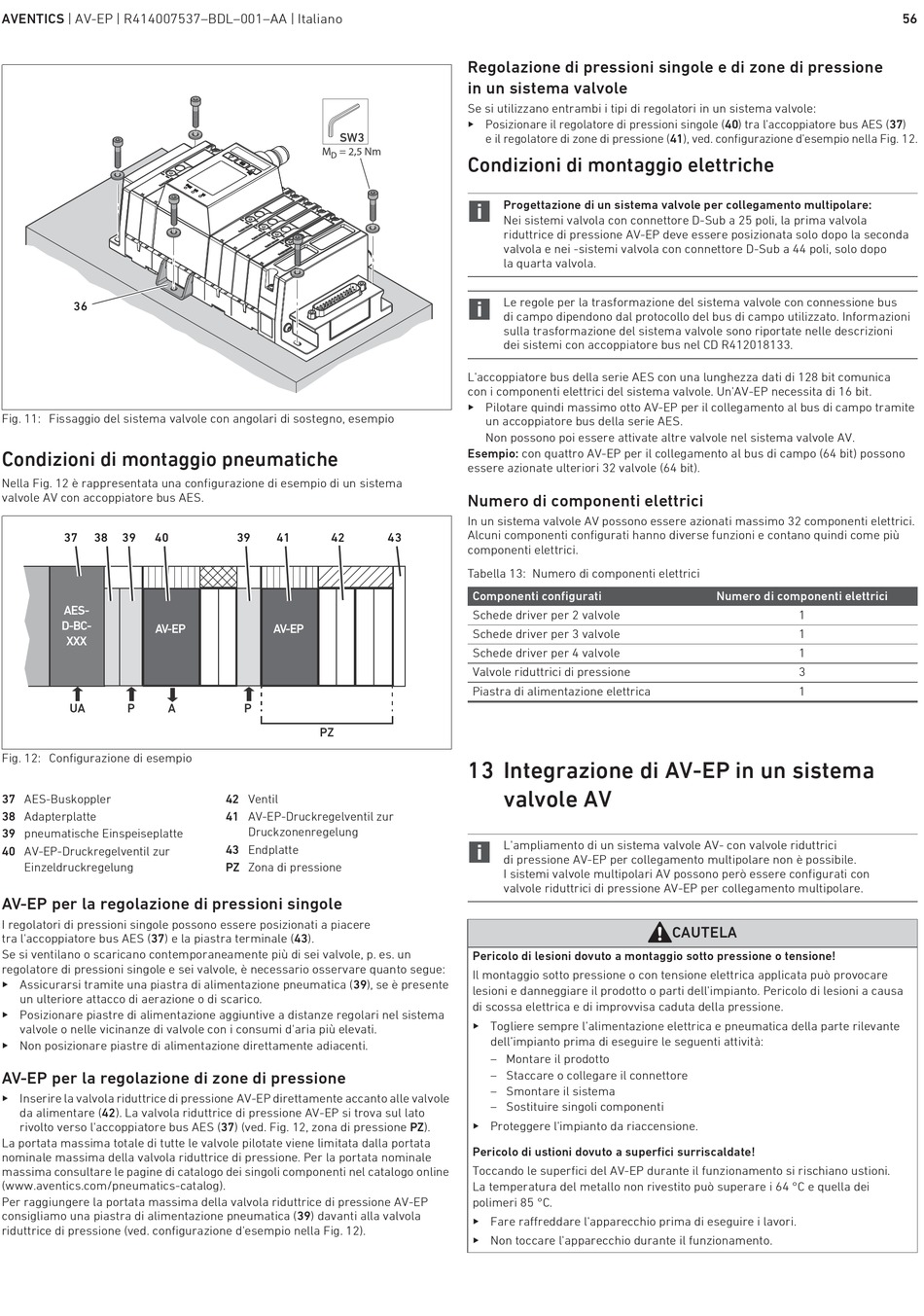

AVENTICS | AV-EP | R414007537–BDL–001–AA | Italiano
36
Fig. 11: Fissaggio del sistema valvole con angolari di sostegno, esempio
Condizioni di montaggio pneumatiche
Nella Fig. 12 è rappresentata una configurazione di esempio di un sistema
valvole AV con accoppiatore bus AES.
37 38 39 40
AES-
D-BC-
AV-EP
XXX
UA P A
Fig. 12: Configurazione di esempio
37 AES-Buskoppler
38 Adapterplatte
39 pneumatische Einspeiseplatte
40 AV-EP-Druckregelventil zur
Einzeldruckregelung
AV-EP per la regolazione di pressioni singole
I regolatori di pressioni singole possono essere posizionati a piacere
tra l'accoppiatore bus AES (37) e la piastra terminale (43).
Se si ventilano o scaricano contemporaneamente più di sei valvole, p. es. un
regolatore di pressioni singole e sei valvole, è necessario osservare quanto segue:
O Assicurarsi tramite una piastra di alimentazione pneumatica (39), se è presente
un ulteriore attacco di aerazione o di scarico.
O Posizionare piastre di alimentazione aggiuntive a distanze regolari nel sistema
valvole o nelle vicinanze di valvole con i consumi d'aria più elevati.
O Non posizionare piastre di alimentazione direttamente adiacenti.
AV-EP per la regolazione di zone di pressione
O Inserire la valvola riduttrice di pressione AV-EP direttamente accanto alle valvole
da alimentare (42). La valvola riduttrice di pressione AV-EP si trova sul lato
rivolto verso l'accoppiatore bus AES (37) (ved. Fig. 12, zona di pressione PZ).
La portata massima totale di tutte le valvole pilotate viene limitata dalla portata
nominale massima della valvola riduttrice di pressione. Per la portata nominale
massima consultare le pagine di catalogo dei singoli componenti nel catalogo online
(www.aventics.com/pneumatics-catalog).
Per raggiungere la portata massima della valvola riduttrice di pressione AV-EP
consigliamo una piastra di alimentazione pneumatica (39) davanti alla valvola
riduttrice di pressione (ved. configurazione d'esempio nella Fig. 12).
SW3
M = 2,5 Nm
D
39 41 42 43
AV-EP
P
PZ
42 Ventil
41 AV-EP-Druckregelventil zur
Druckzonenregelung
43 Endplatte
PZ Zona di pressione
Regolazione di pressioni singole e di zone di pressione
in un sistema valvole
Se si utilizzano entrambi i tipi di regolatori in un sistema valvole:
O Posizionare il regolatore di pressioni singole (40) tra l'accoppiatore bus AES (37)
e il regolatore di zone di pressione (41), ved. configurazione d'esempio nella Fig. 12.
Condizioni di montaggio elettriche
Progettazione di un sistema valvole per collegamento multipolare:
Nei sistemi valvola con connettore D-Sub a 25 poli, la prima valvola
riduttrice di pressione AV-EP deve essere posizionata solo dopo la seconda
valvola e nei -sistemi valvola con connettore D-Sub a 44 poli, solo dopo
la quarta valvola.
Le regole per la trasformazione del sistema valvole con connessione bus
di campo dipendono dal protocollo del bus di campo utilizzato. Informazioni
sulla trasformazione del sistema valvole sono riportate nelle descrizioni
dei sistemi con accoppiatore bus nel CD R412018133.
L'accoppiatore bus della serie AES con una lunghezza dati di 128 bit comunica
con i componenti elettrici del sistema valvole. Un'AV-EP necessita di 16 bit.
O Pilotare quindi massimo otto AV-EP per il collegamento al bus di campo tramite
un accoppiatore bus della serie AES.
Non possono poi essere attivate altre valvole nel sistema valvole AV.
Esempio: con quattro AV-EP per il collegamento al bus di campo (64 bit) possono
essere azionate ulteriori 32 valvole (64 bit).
Numero di componenti elettrici
In un sistema valvole AV possono essere azionati massimo 32 componenti elettrici.
Alcuni componenti configurati hanno diverse funzioni e contano quindi come più
componenti elettrici.
Tabella 13: Numero di componenti elettrici
Componenti configurati
Schede driver per 2 valvole
Schede driver per 3 valvole
Schede driver per 4 valvole
Valvole riduttrici di pressione
Piastra di alimentazione elettrica
13 Integrazione di AV-EP in un sistema
valvole AV
L'ampliamento di un sistema valvole AV- con valvole riduttrici
di pressione AV-EP per collegamento multipolare non è possibile.
I sistemi valvole multipolari AV possono però essere configurati con
valvole riduttrici di pressione AV-EP per collegamento multipolare.
Pericolo di lesioni dovuto a montaggio sotto pressione o tensione!
Il montaggio sotto pressione o con tensione elettrica applicata può provocare
lesioni e danneggiare il prodotto o parti dell'impianto. Pericolo di lesioni a causa
di scossa elettrica e di improvvisa caduta della pressione.
O Togliere sempre l'alimentazione elettrica e pneumatica della parte rilevante
dell'impianto prima di eseguire le seguenti attività:
– Montare il prodotto
– Staccare o collegare il connettore
– Smontare il sistema
– Sostituire singoli componenti
O Proteggere l'impianto da riaccensione.
Pericolo di ustioni dovuto a superfici surriscaldate!
Toccando le superfici del AV-EP durante il funzionamento si rischiano ustioni.
La temperatura del metallo non rivestito può superare i 64 °C e quella dei
polimeri 85 °C.
O Fare raffreddare l'apparecchio prima di eseguire i lavori.
O Non toccare l'apparecchio durante il funzionamento.
Numero di componenti elettrici
1
1
1
3
1
CAUTELA
56
