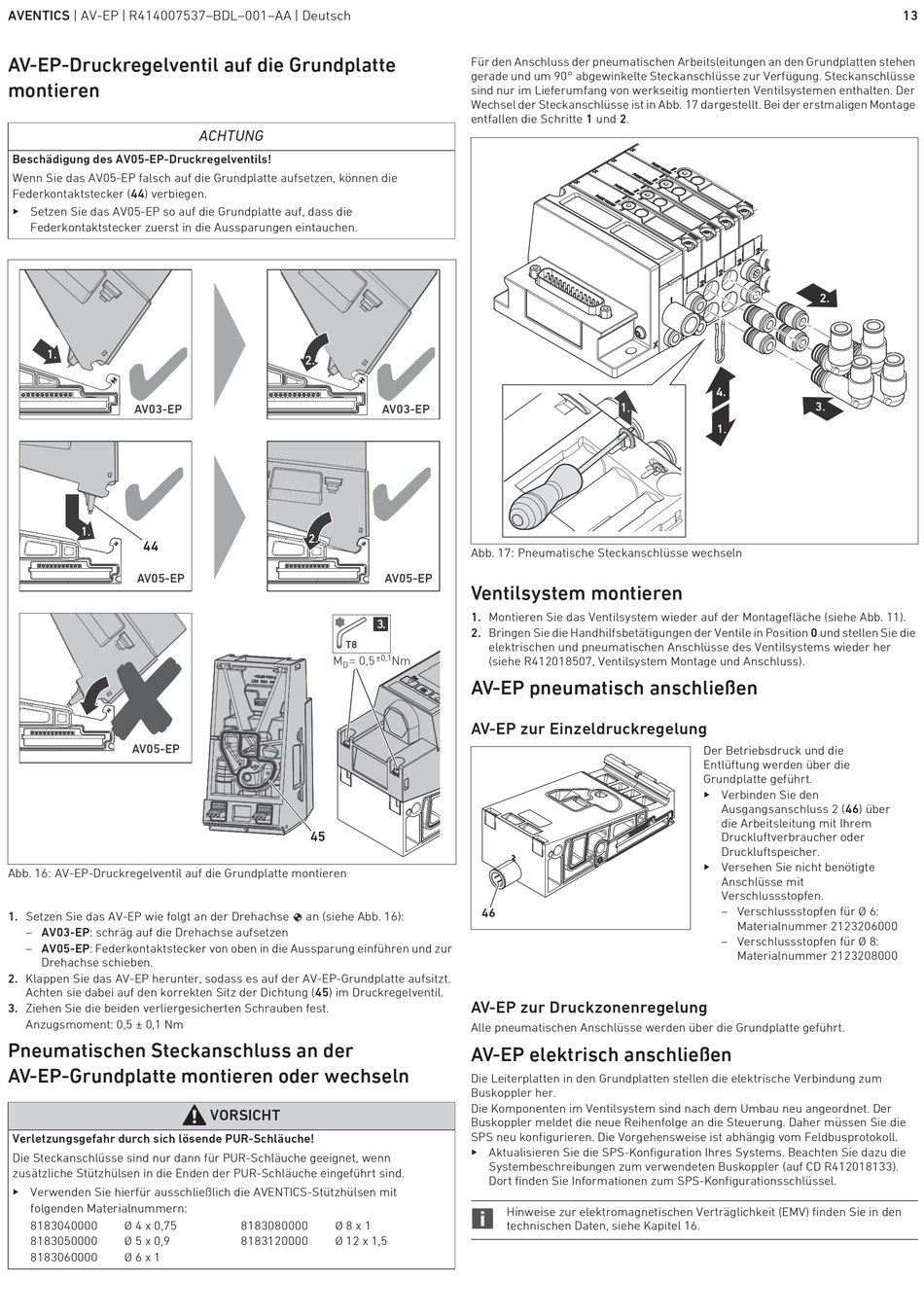

Aventics AV03-EP Serie Betriebsanleitung Seite 14

AVENTICS | AV-EP | R414007537–BDL–001–AA | Deutsch
AV-EP-Druckregelventil auf die Grundplatte
montieren
Beschädigung des AV05-EP-Druckregelventils!
Wenn Sie das AV05-EP falsch auf die Grundplatte aufsetzen, können die
Federkontaktstecker (44) verbiegen.
O Setzen Sie das AV05-EP so auf die Grundplatte auf, dass die
Federkontaktstecker zuerst in die Aussparungen eintauchen.
1.
AV03-EP
1.
44
AV05-EP
AV05-EP
Abb. 16: AV-EP-Druckregelventil auf die Grundplatte montieren
1. Setzen Sie das AV-EP wie folgt an der Drehachse
– AV03-EP: schräg auf die Drehachse aufsetzen
– AV05-EP: Federkontaktstecker von oben in die Aussparung einführen und zur
Drehachse schieben.
2. Klappen Sie das AV-EP herunter, sodass es auf der AV-EP-Grundplatte aufsitzt.
Achten sie dabei auf den korrekten Sitz der Dichtung (45) im Druckregelventil.
3. Ziehen Sie die beiden verliergesicherten Schrauben fest.
Anzugsmoment: 0,5 ± 0,1 Nm
Pneumatischen Steckanschluss an der
AV-EP-Grundplatte montieren oder wechseln
Verletzungsgefahr durch sich lösende PUR-Schläuche!
Die Steckanschlüsse sind nur dann für PUR-Schläuche geeignet, wenn
zusätzliche Stützhülsen in die Enden der PUR-Schläuche eingeführt sind.
O Verwenden Sie hierfür ausschließlich die AVENTICS-Stützhülsen mit
folgenden Materialnummern:
8183040000 Ø 4 x 0,75
8183050000 Ø 5 x 0,9
8183060000 Ø 6 x 1
ACHTUNG
2.
2.
T8
M = 0,5
D
45
an (siehe Abb. 16):
VORSICHT
8183080000 Ø 8 x 1
8183120000 Ø 12 x 1,5
Für den Anschluss der pneumatischen Arbeitsleitungen an den Grundplatten stehen
gerade und um 90° abgewinkelte Steckanschlüsse zur Verfügung. Steckanschlüsse
sind nur im Lieferumfang von werkseitig montierten Ventilsystemen enthalten. Der
Wechsel der Steckanschlüsse ist in Abb. 17 dargestellt. Bei der erstmaligen Montage
entfallen die Schritte 1 und 2.
AV03-EP
Abb. 17: Pneumatische Steckanschlüsse wechseln
AV05-EP
Ventilsystem montieren
1. Montieren Sie das Ventilsystem wieder auf der Montagefläche (siehe Abb. 11).
3.
2. Bringen Sie die Handhilfsbetätigungen der Ventile in Position 0 und stellen Sie die
elektrischen und pneumatischen Anschlüsse des Ventilsystems wieder her
±0,1
Nm
(siehe R412018507, Ventilsystem Montage und Anschluss).
AV-EP pneumatisch anschließen
AV-EP zur Einzeldruckregelung
46
AV-EP zur Druckzonenregelung
Alle pneumatischen Anschlüsse werden über die Grundplatte geführt.
AV-EP elektrisch anschließen
Die Leiterplatten in den Grundplatten stellen die elektrische Verbindung zum
Buskoppler her.
Die Komponenten im Ventilsystem sind nach dem Umbau neu angeordnet. Der
Buskoppler meldet die neue Reihenfolge an die Steuerung. Daher müssen Sie die
SPS neu konfigurieren. Die Vorgehensweise ist abhängig vom Feldbusprotokoll.
O Aktualisieren Sie die SPS-Konfiguration Ihres Systems. Beachten Sie dazu die
Systembeschreibungen zum verwendeten Buskoppler (auf CD R412018133).
Dort finden Sie Informationen zum SPS-Konfigurationsschlüssel.
Hinweise zur elektromagnetischen Verträglichkeit (EMV) finden Sie in den
technischen Daten, siehe Kapitel 16.
4.
1.
1.
Der Betriebsdruck und die
Entlüftung werden über die
Grundplatte geführt.
O Verbinden Sie den
Ausgangsanschluss 2 (46) über
die Arbeitsleitung mit Ihrem
Druckluftverbraucher oder
Druckluftspeicher.
O Versehen Sie nicht benötigte
Anschlüsse mit
Verschlussstopfen.
– Verschlussstopfen für Ø 6:
Materialnummer 2123206000
– Verschlussstopfen für Ø 8:
Materialnummer 2123208000
13
