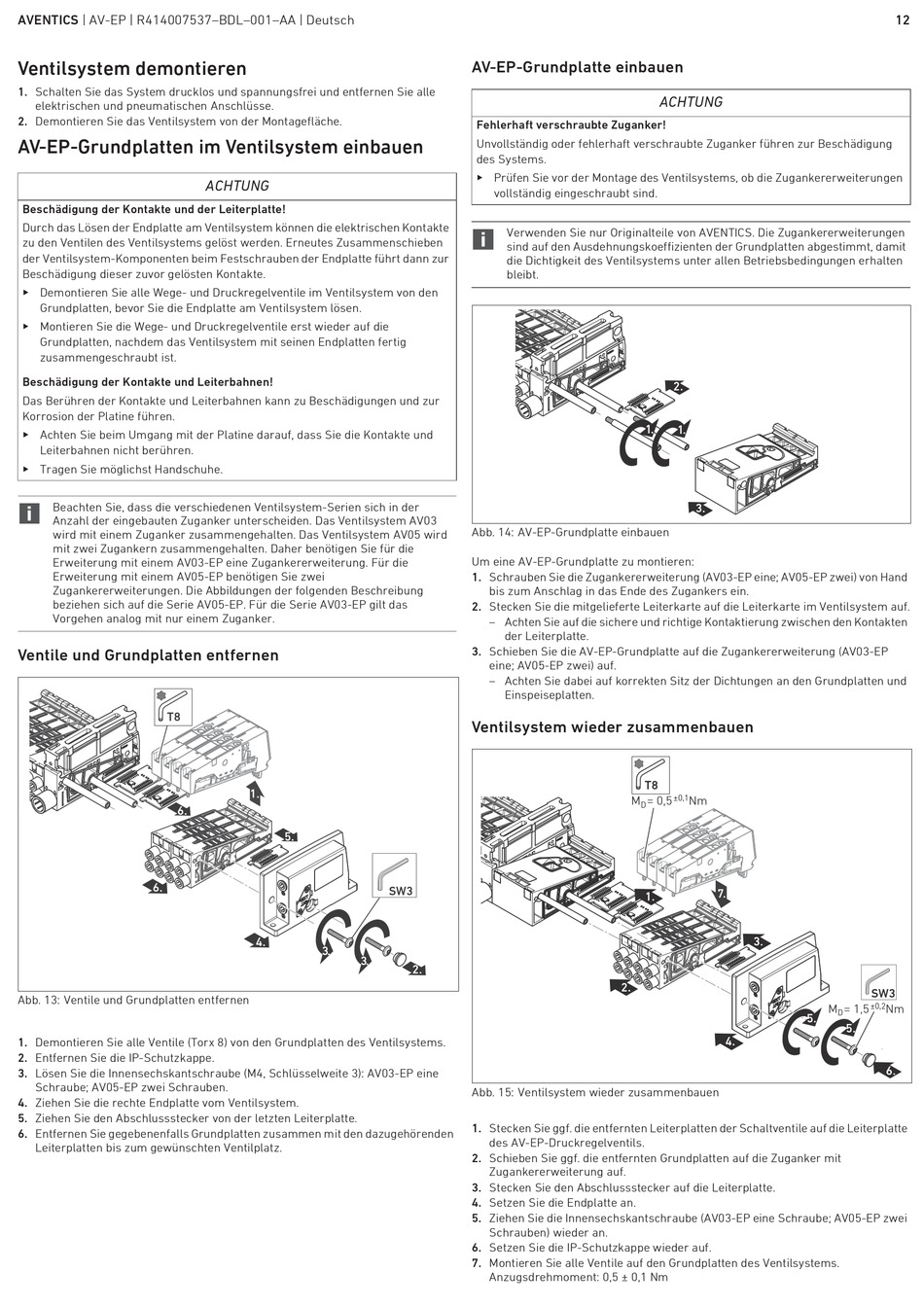

AVENTICS | AV-EP | R414007537–BDL–001–AA | Deutsch
Ventilsystem demontieren
1. Schalten Sie das System drucklos und spannungsfrei und entfernen Sie alle
elektrischen und pneumatischen Anschlüsse.
2. Demontieren Sie das Ventilsystem von der Montagefläche.
AV-EP-Grundplatten im Ventilsystem einbauen
Beschädigung der Kontakte und der Leiterplatte!
Durch das Lösen der Endplatte am Ventilsystem können die elektrischen Kontakte
zu den Ventilen des Ventilsystems gelöst werden. Erneutes Zusammenschieben
der Ventilsystem-Komponenten beim Festschrauben der Endplatte führt dann zur
Beschädigung dieser zuvor gelösten Kontakte.
O Demontieren Sie alle Wege- und Druckregelventile im Ventilsystem von den
Grundplatten, bevor Sie die Endplatte am Ventilsystem lösen.
O Montieren Sie die Wege- und Druckregelventile erst wieder auf die
Grundplatten, nachdem das Ventilsystem mit seinen Endplatten fertig
zusammengeschraubt ist.
Beschädigung der Kontakte und Leiterbahnen!
Das Berühren der Kontakte und Leiterbahnen kann zu Beschädigungen und zur
Korrosion der Platine führen.
O Achten Sie beim Umgang mit der Platine darauf, dass Sie die Kontakte und
Leiterbahnen nicht berühren.
O Tragen Sie möglichst Handschuhe.
Beachten Sie, dass die verschiedenen Ventilsystem-Serien sich in der
Anzahl der eingebauten Zuganker unterscheiden. Das Ventilsystem AV03
wird mit einem Zuganker zusammengehalten. Das Ventilsystem AV05 wird
mit zwei Zugankern zusammengehalten. Daher benötigen Sie für die
Erweiterung mit einem AV03-EP eine Zugankererweiterung. Für die
Erweiterung mit einem AV05-EP benötigen Sie zwei
Zugankererweiterungen. Die Abbildungen der folgenden Beschreibung
beziehen sich auf die Serie AV05-EP. Für die Serie AV03-EP gilt das
Vorgehen analog mit nur einem Zuganker.
Ventile und Grundplatten entfernen
T8
6.
6.
Abb. 13: Ventile und Grundplatten entfernen
1. Demontieren Sie alle Ventile (Torx 8) von den Grundplatten des Ventilsystems.
2. Entfernen Sie die IP-Schutzkappe.
3. Lösen Sie die Innensechskantschraube (M4, Schlüsselweite 3): AV03-EP eine
Schraube; AV05-EP zwei Schrauben.
4. Ziehen Sie die rechte Endplatte vom Ventilsystem.
5. Ziehen Sie den Abschlussstecker von der letzten Leiterplatte.
6. Entfernen Sie gegebenenfalls Grundplatten zusammen mit den dazugehörenden
Leiterplatten bis zum gewünschten Ventilplatz.
ACHTUNG
1.
5.
4.
3.
3.
AV-EP-Grundplatte einbauen
Fehlerhaft verschraubte Zuganker!
Unvollständig oder fehlerhaft verschraubte Zuganker führen zur Beschädigung
des Systems.
O Prüfen Sie vor der Montage des Ventilsystems, ob die Zugankererweiterungen
vollständig eingeschraubt sind.
Verwenden Sie nur Originalteile von AVENTICS. Die Zugankererweiterungen
sind auf den Ausdehnungskoeffizienten der Grundplatten abgestimmt, damit
die Dichtigkeit des Ventilsystems unter allen Betriebsbedingungen erhalten
bleibt.
Abb. 14: AV-EP-Grundplatte einbauen
Um eine AV-EP-Grundplatte zu montieren:
1. Schrauben Sie die Zugankererweiterung (AV03-EP eine; AV05-EP zwei) von Hand
bis zum Anschlag in das Ende des Zugankers ein.
2. Stecken Sie die mitgelieferte Leiterkarte auf die Leiterkarte im Ventilsystem auf.
– Achten Sie auf die sichere und richtige Kontaktierung zwischen den Kontakten
der Leiterplatte.
3. Schieben Sie die AV-EP-Grundplatte auf die Zugankererweiterung (AV03-EP
eine; AV05-EP zwei) auf.
– Achten Sie dabei auf korrekten Sitz der Dichtungen an den Grundplatten und
Einspeiseplatten.
Ventilsystem wieder zusammenbauen
SW3
2.
Abb. 15: Ventilsystem wieder zusammenbauen
1. Stecken Sie ggf. die entfernten Leiterplatten der Schaltventile auf die Leiterplatte
des AV-EP-Druckregelventils.
2. Schieben Sie ggf. die entfernten Grundplatten auf die Zuganker mit
Zugankererweiterung auf.
3. Stecken Sie den Abschlussstecker auf die Leiterplatte.
4. Setzen Sie die Endplatte an.
5. Ziehen Sie die Innensechskantschraube (AV03-EP eine Schraube; AV05-EP zwei
Schrauben) wieder an.
6. Setzen Sie die IP-Schutzkappe wieder auf.
7. Montieren Sie alle Ventile auf den Grundplatten des Ventilsystems.
Anzugsdrehmoment: 0,5 ± 0,1 Nm
ACHTUNG
2.
1. 1.
3.
T8
±0,1
M = 0,5 Nm
D
7.
1.
3.
2.
4.
12
SW3
M = 1,5 ±0,2 Nm
D
5.
5.
6.
