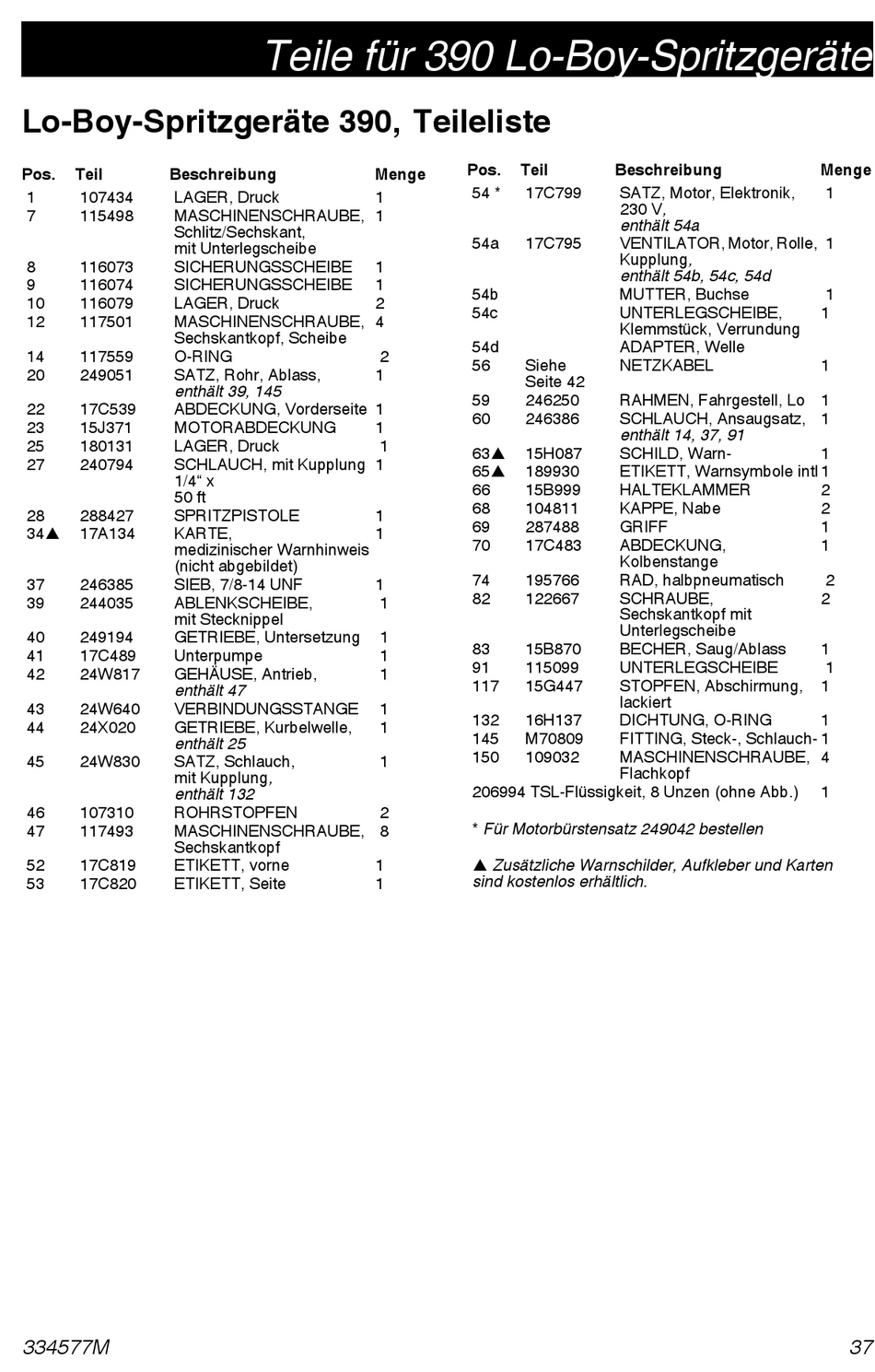

Lo-Boy-Spritzgeräte 390, Teileliste
Pos. Teil Beschreibung
1 107434 LAGER, Druck
7 115498 MASCHINENSCHRAUBE,
Schlitz/Sechskant,
mit Unterlegscheibe
8 116073 SICHERUNGSSCHEIBE
9 116074 SICHERUNGSSCHEIBE
10 116079 LAGER, Druck
12 117501 MASCHINENSCHRAUBE,
Sechskantkopf, Scheibe
14 117559 O-RING
20 249051 SATZ, Rohr, Ablass,
enthält 39, 145
22 17C539 ABDECKUNG, Vorderseite 1
23 15J371 MOTORABDECKUNG
25 180131 LAGER, Druck
27 240794 SCHLAUCH, mit Kupplung
1/4" x
50 ft
28 288427 SPRITZPISTOLE
34 17A134 KARTE,
medizinischer Warnhinweis
(nicht abgebildet)
37 246385 SIEB, 7/8-14 UNF
39 244035 ABLENKSCHEIBE,
mit Stecknippel
40 249194 GETRIEBE, Untersetzung
41 17C489 Unterpumpe
42 24W817 GEHÄUSE, Antrieb,
enthält 47
43 24W640 VERBINDUNGSSTANGE
44 24X020 GETRIEBE, Kurbelwelle,
enthält 25
45 24W830 SATZ, Schlauch,
mit Kupplung,
enthält 132
46 107310 ROHRSTOPFEN
47 117493 MASCHINENSCHRAUBE,
Sechskantkopf
52 17C819 ETIKETT, vorne
53 17C820 ETIKETT, Seite
334577M
Teile für 390 Lo-Boy-Spritzgeräte
Menge
1
1
1
1
2
4
2
1
1
1
1
1
1
1
1
1
1
1
1
1
1
2
8
1
1
Pos. Teil Beschreibung
54 * 17C799 SATZ, Motor, Elektronik,
230 V,
enthält 54a
54a 17C795 VENTILATOR, Motor, Rolle,
Kupplung,
enthält 54b, 54c, 54d
54b MUTTER, Buchse
54c UNTERLEGSCHEIBE,
Klemmstück, Verrundung
54d ADAPTER, Welle
56 Siehe NETZKABEL
Seite 42
59 246250 RAHMEN, Fahrgestell, Lo 1
60 246386 SCHLAUCH, Ansaugsatz,
enthält 14, 37, 91
63 15H087 SCHILD, Warn-
65 189930 ETIKETT, Warnsymbole intl 1
66 15B999 HALTEKLAMMER
68 104811 KAPPE, Nabe
69 287488 GRIFF
70 17C483 ABDECKUNG,
Kolbenstange
74 195766 RAD, halbpneumatisch
82 122667 SCHRAUBE,
Sechskantkopf mit
Unterlegscheibe
83 15B870 BECHER, Saug/Ablass
91 115099 UNTERLEGSCHEIBE
117 15G447 STOPFEN, Abschirmung,
lackiert
132 16H137 DICHTUNG, O-RING
145 M70809 FITTING, Steck-, Schlauch- 1
150 109032 MASCHINENSCHRAUBE,
Flachkopf
206994 TSL-Flüssigkeit, 8 Unzen (ohne Abb.)
* Für Motorbürstensatz 249042 bestellen
 Zusätzliche Warnschilder, Aufkleber und Karten
sind kostenlos erhältlich.
Menge
1
1
1
1
1
1
1
2
2
1
1
2
2
1
1
1
1
4
1
37
