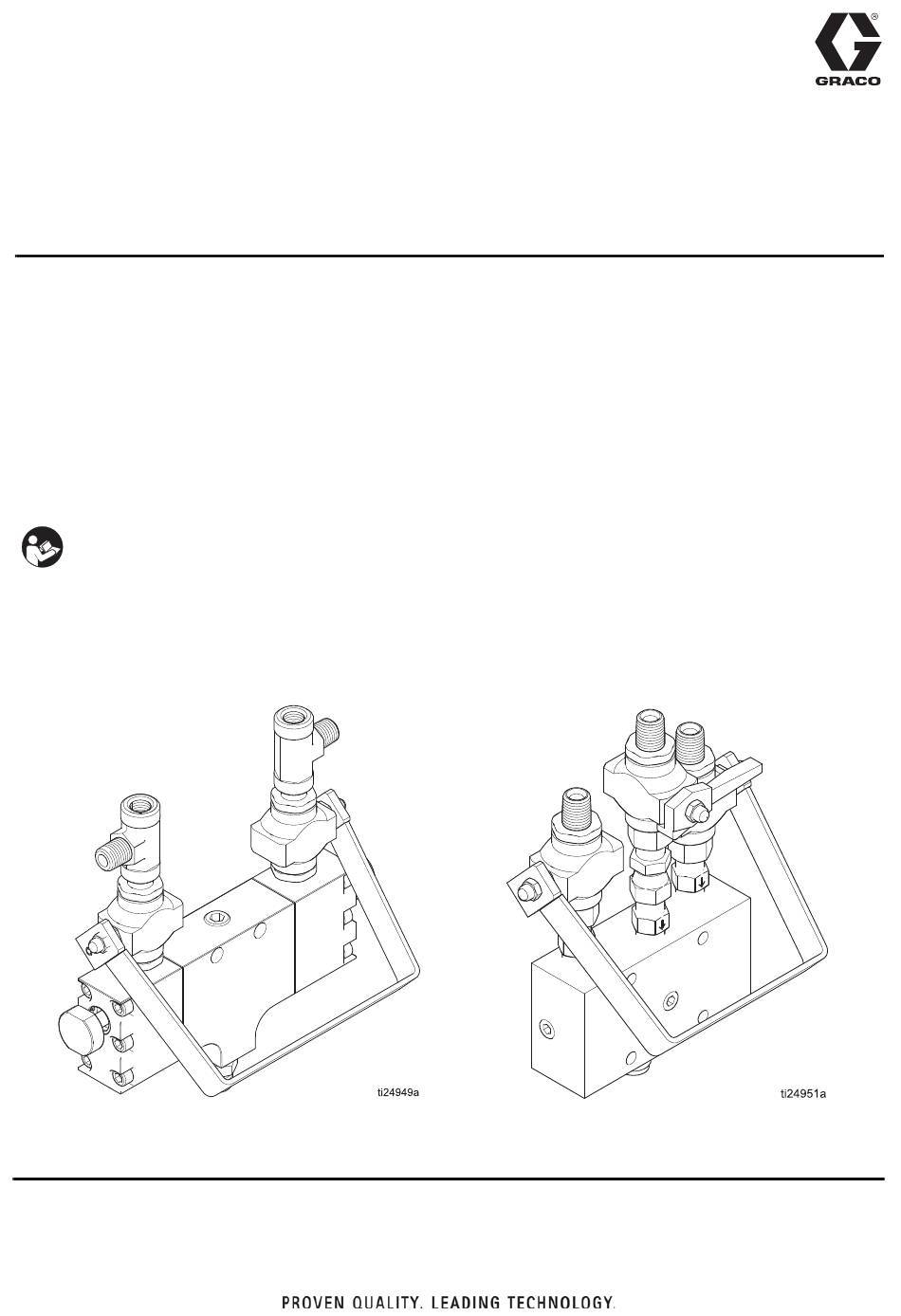

M2K-Mischverteiler
Für dosiertes Mischen von Mehrkomponentenmaterialien. Anwendung nur durch
geschultes Personal.
Teil 17D763 - M2K-Verteiler
Teil 24W861 - Dezentraler M2K-Verteiler
Informationen zu den einzelnen Modellen sowie zu den jeweilig zulässigen Betriebsdrücken finden Sie auf Seite 2.
Wichtige Sicherheitshinweise
Lesen Sie alle Warnhinweise und Anweisungen
in diesem Handbuch und im Handbuch
Anweisungen/Teile für M2K-Spritzgeräte.
Bewahren Sie alle Anleitungen zum späteren
Nachschlagen auf.
Teile-Nr. 17D763
334974B
Teile-Nr. 24W861
DE
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Graco 17D763
Inhaltszusammenfassung für Graco 17D763
- Seite 1 M2K-Mischverteiler 334974B Für dosiertes Mischen von Mehrkomponentenmaterialien. Anwendung nur durch geschultes Personal. Teil 17D763 - M2K-Verteiler Teil 24W861 - Dezentraler M2K-Verteiler Informationen zu den einzelnen Modellen sowie zu den jeweilig zulässigen Betriebsdrücken finden Sie auf Seite 2. Wichtige Sicherheitshinweise Lesen Sie alle Warnhinweise und Anweisungen in diesem Handbuch und im Handbuch Anweisungen/Teile für M2K-Spritzgeräte.
-
Seite 2: Inhaltsverzeichnis
Warnhinweise ......3 M2K (17D763) ......9 Anschlüsse . -
Seite 3: Warnhinweise
Warnhinweise Warnhinweise Die folgenden Warnhinweise betreffen die Einrichtung, Verwendung, Erdung, Wartung und Reparatur dieses Geräts. Das Symbol mit dem Ausrufezeichen steht bei einem allgemeinen Warnhinweis, und das Gefahrensymbol bezieht sich auf Risiken, die während bestimmter Arbeiten auftreten. Wenn diese Symbole in dieser Betriebsanleitung oder auf Warnschildern erscheinen, müssen diese Warnhinweise beachtet werden. - Seite 4 Warnhinweise WARNING WARNING WARNING WARNING WARNHINWEIS GEFAHR DURCH MISSBRÄUCHLICHE VERWENDUNG DES GERÄTS Eine missbräuchliche Verwendung des Geräts kann zu tödlichen oder schweren Verletzungen führen. • Gerät nicht bei Ermüdung oder unter dem Einfluss von Medikamenten oder Alkohol bedienen. • Zulässigen Betriebsüberdruck oder zulässige Temperatur der Systemkomponente mit dem niedrigsten Nennwert nicht überschreiten.
-
Seite 5: Anschlüsse
Warnhinweise Installation Der Mischverteiler 17D763 ist zur Verwendung als Spritzgerät oder dezentraler Mischverteiler vorgesehen. Das Gerät verfügt über eine Funktion zur Spülung durch die Rückschlagventile, die eine unabhängige Ausspülung von Harz- und Katalysator-Komponenten aufwärts der Material-Rückschlagventile ermöglicht. Dies gewährleistet eine saubere Spülung und minimale Wartungsanforderungen durch Anlagerung von gemischtem Material im Verteiler. -
Seite 6: Erdung
Die Erdung bietet eine Ableitung für den elektrischen Strom. Ein Erdungsdraht und eine Klammer, Teile Nr. 223547, sind bei Graco erhältlich. Die folgenden Erdungsanweisungen stellen die Mindestanforderungen zur Erdung eines elektrostatischen Basissystems dar. Das System kann noch andere Geräte Spülen vor der Inbetriebnahme... -
Seite 7: Betrieb
Betrieb Betrieb Inbetriebnahme HINWEIS Spülen Sie das System oft, um ein Absetzen von Der Mischverteiler wird in Öl geprüft, das zum Schutz Material im Extrusionsgerät zu verhindern. Stellen des Verteilers im Gerät verbleibt. Spülen Sie den Sie vor der Beladung mit gemischten Materialien Verteiler vor Inbetriebnahme gründlich aus, um eine sicher, dass ausreichend Lösungsmittel vorhanden Verunreinigung der Materialien zu verhindern. -
Seite 8: Funktionsabläufe Des Verteilers
Betrieb Funktionsabläufe des Verteilers Vorgehensweise zur Druckentlastung Siehe A Der Vorgehensweise zur Druckentlastung folgen, Spritzposition wenn Sie dieses Symbol sehen. • Haupthebel in unterer Stellung „Spritzposition“ • Lösungsmittelventil „A“ geschlossen • Lösungsmittelventil „B“ geschlossen Dieses Gerät bleibt unter Druck, bis der Druck manuell entlastet wird. -
Seite 9: Wartung
Rückschlagventil (3). reinigen, überprüfen oder reparieren. 3. Installieren Sie das Rückschlagventil (3) im Verteiler (1). M2K (17D763) 4. Platzieren Sie die O-Ringe (10) auf den Endstücken des Verteilers (2). Zerlegen des Verteilers 5. Platzieren Sie das Nadelsitzventil (4) in den 1. - Seite 10 Wartung 7. Ziehen Sie das Nadelventil fest an, sodass das Reparieren des Kugelventils konische Ende im Sitz (6) zentriert ist und fest sitzt. HINWEIS: Für die Kugelventile ist der Reparatursatz 217560 erhältlich. Die im Satz enthaltenen Teile sind mit 8. Ziehen Sie die sechs Innensechskantschrauben (2) einem Sternchen gekennzeichnet (z.
-
Seite 11: Fehlerbehebung
Fehlerbehebung Fehlerbehebung Isolierung eines Mischproblems Ein Mischproblem kann durch Probleme mit den Pumpen oder dem Mischverteiler verursacht werden. Um ernsthafte Verletzungen zu vermeiden, befolgen Sie die Vorgehensweise zur Druckentlastung im 1. Um das Problem zu isolieren, muss überprüft Handbuch für das M2K-Spritzgerät, bevor Sie Geräte werden, ob sichtbare Leckagen vorliegen: reinigen, überprüfen oder reparieren. - Seite 12 Fehlerbehebung Problem Ursache Lösung Harz (A) oder Katalysator (B) fließt in Die Lösungsmittel-Zufuhrventile sind Reinigen und überprüfen Sie die die Lösungsmittel-Zufuhrleitung nicht vollständig geschlossen oder Ventile und reparieren oder ersetzen zurück lecken Sie sie gegebenenfalls. Die Lösungsmittel-Rückschlagventile Überprüfen Sie, dass die lecken Absperrventile vollständig geschlossen sind...
-
Seite 13: Teile
Teile Teile Teile-Nr. 17D763 für M2K-Dosierer Pos. Teile-Nr. Bezeichnung Anz. Pos. Teile-Nr. Bezeichnung Anz. 12† O-RING 16Y787 VERTEILER 171195 FITTING, Nippel 16Y792 VERTEILERENDSTÜCK 14a* 239018 KUGELVENTIL, Edelstahl 1 3† ------ RÜCKSCHLAGVENTIL 14b 102310 MUTTER, Sechskant, 4† SITZ, Ventilnadel Nylonkappe 16Y838 HEBEL, Ventil, Lösungsmittel... -
Seite 14: Teile-Nr. 24W861, Dezentraler Mischverteiler Für M2K-Dosierer
Teile Teile-Nr. 24W861, dezentraler Mischverteiler für M2K-Dosierer Pos. Teile-Nr. Bezeichnung Anzahl 17C970 VERTEILER 2 24T310 RÜCKSCHLAGVENTIL 16Y824 RÖHRE, Verteiler 171195 FITTING, Nippel 110208 STOPFEN, Rohr, kopflos 24W865 FITTING, Verbindung, Drehgelenk, Edelstahl 7a 24W863 KUGELVENTIL, Edelstahl, 1/4 Zoll NPT 102310 MUTTER, Sechskant, Nylonkappe 24W862 VERSTELLHEBEL... -
Seite 15: Abmessungen
Teile Abmessungen 334974B... -
Seite 16: Bemerkung
Bemerkung Bemerkung 334974B... -
Seite 17: Technische Daten
Technische Daten M2K-Mischverteiler Metrisch Zulässiger Material-Betriebsdruck 3000 psi 206,8 bar (20,68 MPa) Größe der Materialeinlassöffnung des Dispensventils 1/4" NPT Benetzte Teile 303 Edelstahl, PTFE, Perfluorelastomer Gewicht Fahrgestell-Verteiler (17D763) 7,27 lb. 3,23 kg Dezentral (24W861) 6,46 lb 2,93 kg Fluidmaterialauslass 3/8-Zoll-NPSM(a) 334974B... -
Seite 18: Graco Standardgarantie
Garantie, die von Graco bekannt gegeben wurde, garantiert Graco für eine Dauer von zwölf Monaten ab Kaufdatum die Reparatur oder den Austausch jedes Teiles, das von Graco als defekt anerkannt wird. Diese Garantie gilt nur dann, wenn das Gerät in Übereinstimmung mit den schriftlichen Graco-Empfehlungen installiert, betrieben und gewartet wurde.
