Graco 210ES Reparatur
Elektronisches airless-spritzgerät
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Reparatur

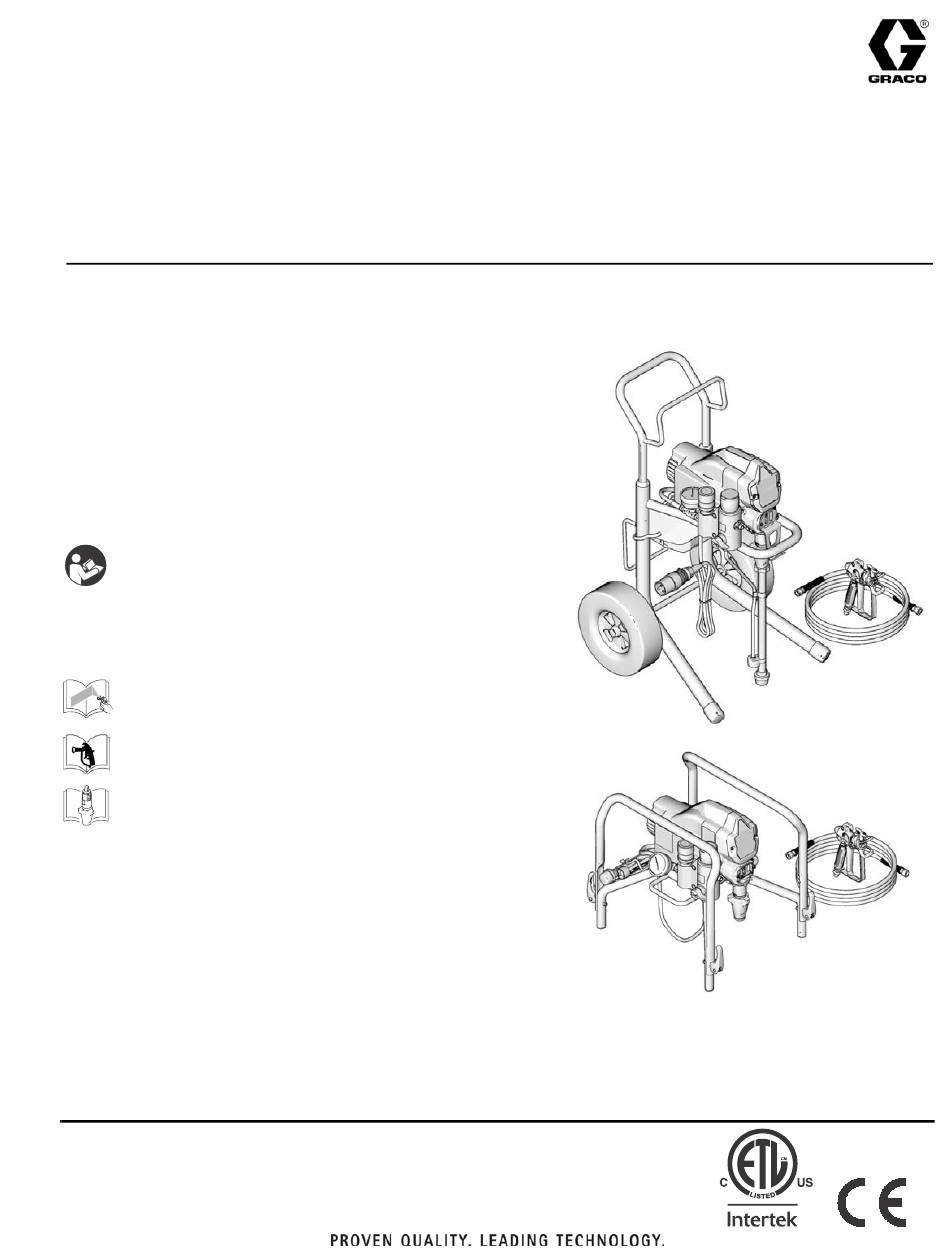

190ES/210ES/210ES Plus
Elektronisches Airless-Spritzgerät
- Tragbare Spritzgeräte für Bautenanstrich. Für den professionellen Gebrauch bestimmt. -
190
-Ständerausführung: 255847, 255848
ES
210
-Ständerausführung: 255851
ES
210 Plus-Ständerausführung: 255849
190
Plus Hi-Boy-Modell: 255712, 255713
ES
210
Plus Hi-Boy-Modell: 255714, 255715
ES
Zulässiger Betriebsüberdruck: 22,7 MPa (227 bar)
Wichtige Sicherheitshinweise
Diese Betriebsanleitung aufmerksam lesen
und zum späteren Nachschlagen aufbewahren.
Verwandte Betriebsanleitungen
312805
312830
309250
™
312809D
DE
ti11532a
ti11631a
Inhaltsverzeichnis
Verwandte Anleitungen für Graco 210ES
Inhaltszusammenfassung für Graco 210ES
- Seite 1 Reparatur ™ 190ES/210ES/210ES Plus 312809D Elektronisches Airless-Spritzgerät - Tragbare Spritzgeräte für Bautenanstrich. Für den professionellen Gebrauch bestimmt. - -Ständerausführung: 255847, 255848 -Ständerausführung: 255851 210 Plus-Ständerausführung: 255849 Plus Hi-Boy-Modell: 255712, 255713 Plus Hi-Boy-Modell: 255714, 255715 Zulässiger Betriebsüberdruck: 22,7 MPa (227 bar)
-
Seite 2: Gefahr Durch Elektrischen Schlag
Achtung Achtung Die folgenden Warnhinweise beziehen sich auf Einstellung, Bedienung, Erdung, Wartung und Reparatur des Produkts. Das Symbol mit dem Ausrufezeichen steht bei einem allgemeinen Warnhinweis, und das Gefahrensymbol bezieht sich auf Risiken, die während bestimmter Arbeiten auftreten. Konsultieren Sie diese Warnhinweise regelmäßig. Weitere produktspezifische Hinweise befinden sich an den entsprechenden Stellen überall in dieser Anleitung. - Seite 3 • Gerät nicht verändern oder modifizieren. • Das Gerät nur für den vorgesehenen Zweck verwenden. Bei Fragen dazu den Graco-Händler kontaktieren. • Die Schläuche und Kabel nicht in der Nähe von belebten Bereichen, scharfen Kanten, beweglichen Teilen oder heißen Flächen verlegen.
-
Seite 4: Erdung Und Versorgungsspannung
Installation Installation Spritzgerät nicht in Betrieb nehmen, wenn der Erdungsstift des Netzkabels beschädigt ist. Nur ein Verlängerungskabel mit einem unbeschädigten Erdungsstift verwenden. Erdung und Versorgungsspannung Das Netzkabel des Spritzgeräts hat einen Schukostecker und enthält einen Erdungskontakt. ti4297 Empfohlene Verlängerungskabel: • 110-120 V: 3-adrig, mindestens 2,5 mm (AWG Nr. -
Seite 5: Druckentlastung
Druckentlastung Druckentlastung Entlüftungsventil nach unten drehen. Die Druckentlastung ausführen, wenn zum Druckentlasten aufgefordert wird, die Spritzarbeiten beendet werden, das Gerät gereinigt, überprüft oder gewartet wird oder wenn die Spritzdüse installiert oder gereinigt wird. ti8326a Strom ausschalten und Druckregler auf den niedrigsten Wert einstellen. -
Seite 6: Allgemeine Reparaturhinweise
Allgemeine Reparaturhinweise Allgemeine Reparaturhinweise Um die Gefahr schwerer Verletzungen einschließlich Elektroschocks zu verringern: • Niemals bewegliche Teile oder Strom führende Teile beim Testen des reparierten Geräts mit der Hand oder einem Werkzeug berühren. • Netzstecker des Spritzgeräts ziehen, wenn kein Gelangen brennbare Materialien auf den heißen, offenen Strom zum Testen des Geräts benötigt wird. -
Seite 7: Motor Läuft Nicht
Fehlersuche Fehlersuche Zu überprüfen Maßnahme (Ist die Prüfung zufriedenstellend, (Wenn Prüfung nicht OK, Problem mit der nächsten Prüfung fortfahren) diese Spalte lesen) Motor läuft nicht Materialdruck Einstellung des Druckreglers prüfen. Druckeinstellung langsam erhöhen, Ist dieser auf Mindestdruck eingestellt um festzustellen, ob der Motor startet. (bis zum Anschlag gegen den Uhrzeigersinn), so läuft der Motor nicht. - Seite 8 Fehlersuche Zu überprüfen Maßnahme (Ist die Prüfung zufriedenstellend, (Wenn Prüfung nicht OK, Problem mit der nächsten Prüfung fortfahren) diese Spalte lesen) Elektrik Stromversorgung. AN/AUS-Schalter AN/AUS-Schalter auf AN-Position stellen. Siehe Schaltplan auf Seite 26 in AUS-Position. Das Messgerät muss Hauptsicherung wieder einschalten; 100-130 VAC bzw.
- Seite 9 Fehlersuche Zu überprüfen Maßnahme (Ist die Prüfung zufriedenstellend, (Wenn Prüfung nicht OK, Problem mit der nächsten Prüfung fortfahren) diese Spalte lesen) Geringer Materialausstoß Spritzdüse verschlissen. Druck entlasten, Seite 5. Düse auswechseln. Anweisungen in der Pistolen-Betriebsanleitung 312830 befolgen. Sicherstellen, dass die Pumpe nicht Service an der Pumpe durchführen.
- Seite 10 Fehlersuche Zu überprüfen Maßnahme (Ist die Prüfung zufriedenstellend, (Wenn Prüfung nicht OK, Problem mit der nächsten Prüfung fortfahren) diese Spalte lesen) Motor läuft Entlüftungsventil offen. Entlüftungsventil schließen. und Pumpe arbeitet Materialzufuhr. Materialbehälter füllen und Pumpe entlüften. Einlasssieb verstopft. Ausbauen und reinigen, dann wieder einbauen. Luftaustritt aus Saugrohr.
-
Seite 11: Austausch Der Unterpumpe
Austausch der Unterpumpe Austausch der Unterpumpe Anleitungen zur Pumpenreparatur: siehe Betriebsanleitung Die Pumpe laufen lassen, bis sich der Pumpenstift (31) 309250. in der Position befindet, in der er entfernt werden kann. Das Netzkabel aus der Steckdose ziehen. Ausbau Die Haltefeder (C) nach oben drücken. Den Pumpenstift (31) herausdrücken. -
Seite 12: Aufstellung
Den Pumpenstift (31) einbauen. Die Haltefeder (30a) muss in der Rille über dem Pumpenstift liegen. ti9139a Die Packungsmutter mit Graco TSL-Flüssigkeit füllen, bis die Flüssigkeit oben auf die Dichtung läuft. Das Eimergehänge (10) mit den Schrauben (11) anbringen. ti9144a Die Pumpe (33) nach oben drücken,... -
Seite 13: Austausch Des Getriebegehäuses
Austausch des Getriebegehäuses Austausch des Getriebegehäuses Installation Großzügig Fett auf die Zahnräder und die Nadellagerflächen auftragen. Drucklager (28) und Zahnräder (26) und (27) in der vorderen Motor-Rotorkappe einbauen. Ausbau Druck entlasten, Seite 5. Die Pumpe (33) ausbauen; siehe Abschnitt Austausch der Unterpumpe, Seite 11. Nadel Lagerflächen Das Netzkabel aus der Steckdose ziehen. -
Seite 14: Leerlaufprüfung
Leerlaufprüfung Leerlaufprüfung Durchgängigkeitstest für Anker, Bürsten Siehe Schaltplan auf Seite 26. und Motorwicklung Rotes und schwarzes Motorkabel mit dem Testkabel verbinden. Den Lüfterflügel mit der Hand ca. zwei Umdrehungen pro Sekunde drehen. Bei ungleichem oder keinem Drehwiderstand sind Zur Prüfung der elektrischen Durchgängigkeit von Anker, folgende Teile zu überprüfen: fehlende Bürstenkappen, Motorwindungen und Bürsten: gebrochene Bürstenfedern, Bürstendrähte, verschlissene... -
Seite 15: Lüfteraustausch
Lüfteraustausch Lüfteraustausch Ausbau Installation Den neuen Lüfter (57a) auf die Rückseite des Motors Druck entlasten, Seite 5. Das Netzkabel schieben. Die Lüfterflügel müssen zum Motor gerichtet sein. aus der Steckdose ziehen. Den Federclip (57b) installieren. An Hi-boy-Modellen 210 Folgendes entfernen: Das Abdeckblech (12) mit einer Schraube (13) anbringen. -
Seite 16: Austausch Der Motorbürsten
Austausch der Motorbürsten Austausch der Motorbürsten Jede der beiden Kappen (A) auf die Bürste schieben. Jede Kappe mit den zwei Vorsprüngen an beiden Seiten des Siehe Schaltplan auf Seite 26. Bürstenkabels ausrichten. Die Kappe muss hörbar einrasten. Ausbau Ca. 6 mm der Isolierung vom Ende jedes gelben Drahts (C) vom Motor abziehen. -
Seite 17: Steuerkartentausch
Steuerkartentausch Steuerkartentausch Siehe Schaltplan auf Seite 26. Ausbau Druck entlasten, Seite 5. Das Netzkabel aus der Steckdose ziehen. An Hi-boy-Modellen 210 Folgendes entfernen: Den Kippständer (66) entfernen ti11554a Zwei Schrauben (5) und die Werkzeugbox (3) entfernen. Die Steuerkarte ein wenig herausziehen und anschließend zurückschieben und vom Rahmen abziehen. - Seite 18 Steuerkartentausch Aufstellung Die Steuerkarte an ihren Platz an der Seite der vorderen Motor-Rotorkappe schieben. Gummidichtung und Netzkabeldrähte in die Zugentlastung in der Steuerkarte (18) schieben. Zugentlastung Gummitülle ti6122a Die Netzkabelstecker an den entsprechenden Klemmen ti11553a an der Steuerkarte (18) anschließen. Drei Schrauben (11) wieder anbringen.
-
Seite 19: Auswechseln Der Sicherung
Auswechseln der Sicherung Auswechseln der Sicherung Ausbau Druck entlasten, Seite 5. Das Netzkabel aus der Steckdose ziehen. An Hi-boy-Modellen 210 Folgendes entfernen: Wenn die Sicherung durchgebrannt ist, Folgendes überprüfen: Den Kippständer (66) entfernen • Eingeklemmte oder kurzgeschlossene Drähte Zwei Schrauben (5) und die Werkzeugbox (3) entfernen. Zwei Schrauben (11) und die vordere Abdeckung (32) •... -
Seite 20: Auswechseln Des Druckreglers
Auswechseln des Druckreglers Auswechseln des Druckreglers Siehe Schaltplan auf Seite 26. Die Drähte durch die Öffnung (K) ziehen. Den Druckreglerknopf (17) so weit wie möglich gegen den Uhrzeigersinn drehen, um die Schlüsselflächen an beiden Seiten des Druckreglers zu erreichen. Den Druckregler lösen und abschrauben. Ausbau Druck entlasten, Seite 5. - Seite 21 Auswechseln des Druckreglers Installation Loctite auf das Gewinde des Druckreglerknopfs (B) auftragen. Den Druckreglerknopf (B) in den Verteiler schrauben und mit 17,0 N.m festziehen. ANKÜNDIGUNG Vorsicht beim Festziehen des Druckreglerknopfes: Die Drähte können leicht zwischen Druckregler und Materialverteiler eingeklemmt werden. Die Drähte in die Druckregler-Drahtkappe (21) stecken und zur Kappenöffnung führen.
-
Seite 22: Austausch Des Ablassventils
Austausch des Ablassventils Austausch des Ablassventils Installation Neue Sitzdichtung (44a) und Ventilsitz (44b) am Ende des Ablassventils anbringen. Das Ablassventil (44) in den Filterverteiler (43) schrauben. Ausbau Mit 120 bis 130 in-lb festziehen. Druck entlasten, Seite 5. Das Netzkabel Den Ventilsockel (45) über das Ablassventil (44) aus der Steckdose ziehen. -
Seite 23: Austausch Der Spülleitung
Austausch der Spülleitung Austausch der Spülleitung Ausbau Installation Die Spülleitung (49) vom Stecknippel (51) abschneiden. Den Stecknippel (51) in den Filterverteiler (43) schrauben. Den Stecknippel vom Filterverteiler (43) abschrauben. Die Spülleitung (49) auf den Stecknippel stecken. HINWEIS: Um die Spülleitung geschmeidiger zu machen HINWEIS: Um den vorhandenen Stecknippel (51) und die und das Aufstecken auf den Stecknippel zu erleichtern, sollte Spülleitung (49) wiederzuverwenden, das restliche... -
Seite 24: Auswechseln Des Netzkabels
Auswechseln des Netzkabels Auswechseln des Netzkabels Siehe Schaltplan auf Seite 26. Installation Den grünen Erdungsdraht (G) mit der grünen Erdungsschraube (20) am Rahmen anschließen. Die grüne Erdungsdrahtklemme muss nach oben zeigen. Ansonsten könnten sich die Drähte im Abdeckblech Ausbau verfangen. Die Steuerkarte ausbauen. -
Seite 25: Austausch Des Motors
Austausch des Motors Austausch des Motors Siehe Schaltplan auf Seite 26. Die grüne Erdungsschraube (20) und den Erdungsdraht (G) von der Rotorkappe des Motors entfernen. Die Abdeckung (14) abnehmen. Vier Schrauben (4) entfernen und den Motor (57) vom Rahmen (1) abnehmen. - Seite 26 Schaltpläne Schaltpläne 120 V vom Motor from Motor Rot (+) Red (+) 2 x Gelb Schwarz (-) 2 x Yellow Black (-) Austauschbare Sicherung Replaceable Fuse Druckreglersatz Pressure Control Assembly AN/AUS-Schalter ON/OFF Switch ti5643a Schwarz Black Kondensator Capacitor Netzstecker Power Weiß...
- Seite 27 Schaltpläne Notizen 312809D...
- Seite 28 Teile Teile ti11556b 312809D...
