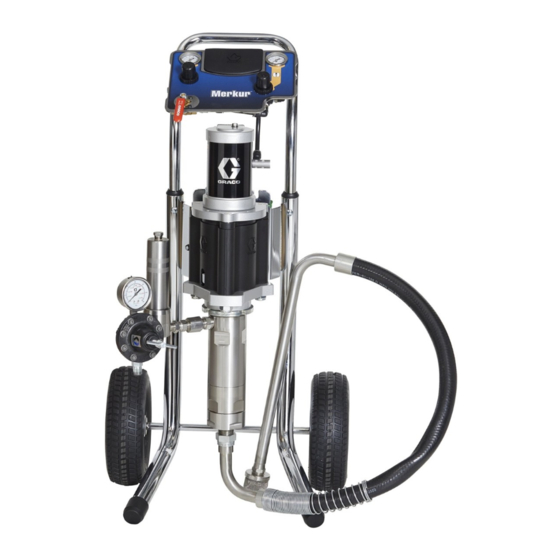

Anleitungen/Teile ™ Merkur Elektrostatik- 313638R Spritzgeräte Für elektrostatische Lackier- und Anstrichanwendungen in Gefahren- oder Nicht- Gefahrenzonen, einschließlich Anwendungen, die erwärmtes Material benötigen, und Anwendungen, die Isocyanaten, UV-Anstriche oder andere feuchtigkeitsempfindliche Materialien verwenden. Anwendung nur durch geschultes Personal. Wichtige Sicherheitshinweise Lesen Sie alle Warnhinweise und Anleitungen in diesem Handbuch aufmerksam durch.
• Geräte, Personal, Werkstücke und elektrisch leitfähige Gegenstände im Arbeitsbereich erden. Siehe Anleitung zur Erdung. • Nur geerdete, leitende Graco-Schläuche verwenden. • Gerät nur in gut belüfteten Bereichen verwenden und reinigen. • Beim Spülen oder Reinigen von Zubehör Reinigungsmittel mit möglichst hohem Flammpunkt verwenden.
Seite 5
Warnhinweise WARNING WARNING WARNING WARNING WARNHINWEIS GEFAHR DURCH MATERIALEINSPRITZUNG IN DIE HAUT Material, das unter hohem Druck aus der Pistole, aus undichten Schläuchen oder Bauteilen austritt, kann in die Haut eindringen. Diese Art von Verletzung sieht unter Umständen lediglich wie ein einfacher Schnitt aus.
Seite 6
Warnhinweise WARNING WARNING WARNING WARNING WARNHINWEIS GEFAHR DURCH GIFTIGE FLÜSSIGKEITEN ODER DÄMPFE Giftige Materialien oder Dämpfe können schwere oder tödliche Verletzungen verursachen, wenn sie in die Augen oder auf die Haut gelangen, geschluckt oder eingeatmet werden. • Informationen zu den spezifischen Gefahren der verwendeten Materialien anhand der MSDBs einholen.
Wichtige Informationen zu Zweikomponentenmaterialien Wichtige Informationen zu Zweikomponentenmaterialien Hinweise zu Isocyanaten Feuchtigkeitsempfindlichkeit von Isocyanaten Isocyanate (ISO) sind für Zweikomponentenbeschichtungen verwendete Das Spritzen von Isocyanate enthaltender Katalysatoren. ISO reagieren mit Feuchtigkeit (z. B. Materialien führt zur Bildung potenziell gefährlicher mit Luftfeuchtigkeit) und bilden kleine, harte, abrasive Dämpfe, Dünste und Kleinstpartikel.
Auf dem Typenschild (ID) finden Sie die 6-stellige Teilenummer Ihrer Geräteserie. Anhand der folgenden Matrix und Tabellen können Sie Komponenten Ihrer Geräteserie ermitteln. Zum Beispiel bedeutet eine Komplettpaket-Nummer G30C76, ein Merkur-Komplettpaket (G) mit einer 30:1 Pumpe (30) für die Fahrgestellbefestigung (C) und die für (76) in der Tabelle auf Seite 13 dargestellten Komponenten.
Ex ia IIA T3 Ga 9902471 ITS13ATEX27862X Klasse I, Abschnitt 1, Gruppe D T3A Gefahrenbereichen Merkur 15:1 Spritzgeräte, Modelle ohne Heizung (G15Wxx und G15Cxx) Maximaler Lufteinlassdruck: 0,7 kPa (7 bar, 100 psi) Maximaler Betriebsüberdruck: 10,3 MPa (103 bar, 1500 psi) Modell Schläuche Zubehör...
Installation Installation Die Zusammenstellungen der einzelnen Pakete sind unterschiedlich. Siehe Seite 9-13, um die bei Ihrem Modell vorhandenen Komponenten zu bestimmen. Die als Zubehör ausgezeichneten Positionen sind in den Paketen nicht enthalten. ti12704b . 1. Typische Installation, ohne Heizung, Abbildung: Modell G30C76. Legende: Luftabsperrventil (Zubehör) Luftdruckanzeige der Pistole...
Seite 15
Installation ti13112a ti13167c . 2. Typische Installation, mit Heizung, Abbildung: Modell G30W86. Legende: Luftabsperrventil (Zubehör) Saugschlauch und -rohr Luftfilter (Zubehör) Sieb Luftleitungs-Wasserabscheider und Ablassventil Pumpenerdungsleiter (Zubehör) Luftdruckanzeige der Pistole Material-Heizung Luftdruckregler der Pistole Gegendruckregler Hauptentlüftungsventil (erforderlich) Materialfilter DataTrak Materialablassventil Luftdruckanzeige der Pumpe Luftunterstützte Elektrostatik-Spritzpistole Luftdruckregler der Pumpe Spritzpistolen-Drehgelenk...
Ersatzteile und Graco-Zubehör. Diese Teile sind bei Ihrem Graco-Händler erhältlich. Werden Zubehörteile Die Pumpe direkt an der Wand oder einem Fahrgestell Dritter verwendet, so müssen sie in Bezug auf Größe von Graco befestigen. Siehe Seite 39 zu den und maximal zulässigen Betriebsdruck den Befestigungssätzen. Systemanforderungen entsprechen.
Installation Belüften der Spritzkabine • Mit dem Saugschlauch (N) mit Sieb (P) kann die Pumpe das Material aus einem 19-Liter-Fass (5 gal) ansaugen. • Ein Materialfilter (F) mit einem 60 Mesh (250 Mikron) Element aus Edelstahl filtert Partikel aus Für ausreichende Frischluftzufuhr sorgen, um den dem Material, wenn dieses aus der Pumpe austritt.
. 3. Erdungsschraube und -draht Materialversorgungsbehälter: Die örtlich gültigen Vorschriften befolgen. Luftunterstützte Elektrostatik-Spritzpistole: Nur den elektrisch leitfähigen Luftschlauch von Graco Bei allen Lösungsmitteleimern muss folgendes verwenden (im Lieferumfang enthalten). Den beachtet werden: Die örtlich gültigen Vorschriften Erdungsdraht (AC) der Pistolen mit der befolgen.
Installation Einrichten Komplettpakete ohne Heizung 1. Siehe A . 1. Blauen Materialschlauch (Z) an den Filterauslass (F) anschließen. 2. Das Ende des Rechtsgewindes des Luftschlauchs (AA) mit Luftdruckregler (T) der Pistole verbinden. (nur 120 V) 3. Das Ende des Linksgewindes des Luftschlauchs (AA) mit Luftschlauchpeitsche (L) verbinden.
Seite 20
Installation Anschlüsse von beheizten Schläuchen 5. Ein Ende der Materialschlauchpeitsche (K) am Pistolen-Drehgelenk und das andere Ende am 1. Das Ende des Rechtsgewindes des Luftschlauchs Verteiler (68) anschließen. (AA) mit Luftdruckregler (T) der Pistole verbinden. 6. Einen blauen Materialschlauch am Verteiler (68) 2.
Betrieb Betrieb 8. Wenn die Vermutung besteht, dass Düse oder Schlauch verstopft sind oder der Druck nach Ausführung der obigen Schritte nicht vollständig entlastet wurde, GANZ LANGSAM die Mutter am Eine korrekte Erdung eines jeden einzelnen Düsenschutz oder die Schlauchverbindung lösen Systemteiles ist unbedingt erforderlich.
7. Ein Metallteil der Pistole (H) fest gegen einen Vor der Inbetriebnahme die Ölertasse zu 1/3 mit geerdeten Metalleimer drücken, dann TSL-Flüssigkeit von Graco oder einem verträglichen Pistolenabzug entriegeln und geöffnet halten. Lösungsmittel füllen. 8. Anweisung für Systeme mit Trockenlaufschutz: Durch Drücken der Ansaug-/Spül-Taste auf dem...
Betrieb Spritzdüse installieren 4. Die Spritzpistole in einem Abstand von 304 mm (12'') senkrecht zur Oberfläche halten. 5. Zuerst die Spritzpistole bewegen und dann den Pistolenabzug betätigen, um eine Probespritzung auf Papier auszuführen. Vorgehensweise zur Druckentlastung auf Seite 21 6. Materialdruck in Schritten von 0,7 MPa (7 bar, ausführen.
Betrieb Einstellen des Spritzbilds 3. Für ein schmaleres Spritzbild den Ventilknopf für die Spritzbildeinstellung gegen den Uhrzeigersinn (heraus) drehen. Ist das Spritzbild immer noch nicht 1. Siehe A . 7. Den Knopf bis zum Anschlag im schmal genug, den Spritzpistolenluftdruck ein wenig Uhrzeigersinn hineindrehen, um die Luft für die erhöhen oder eine andere Spritzdüsengröße Spritzbildeinstellung abzusperren.
• Beim Wechseln von Farben oder Materialien Ölertasse • Vor Reparatur des Geräts Die Ölertasse zur Hälfte mit TSL-Flüssigkeit von Graco • Bevor Material in einer nicht verwendeten füllen. Füllstand täglich prüfen. Pumpe antrocknen oder sich absetzen kann (Verwendbarkeitsdauer katalysierter Materialien prüfen)
Innendurchmesser verwenden. Materialschlauchs ist zu klein. Material an Kolbenstange Reinigen; stets die Pumpe an ihrer unteren eingetrocknet. Hubposition anhalten; die Ölertasse zu 1/3 mit TSL-Flüssigkeit von Graco befüllt halten. Luftmotorteile verschmutzt, Luftmotor reinigen oder reparieren. Siehe verschlissen oder beschädigt. Handbuch 312796.
Steuerelemente und Anzeigen von DataTrak Steuerelemente und Anzeigen von DataTrak Legende für A AA Trockenlaufgrenze, in Doppelhubzahl pro Minute RK Rücksetztaste (Setzt Fehler zurück. Taste drücken und (vom Bediener einstellbar; 00=AUS) für ungefähr 3 Sekunden halten, um den AB Fördervolumen der Unterpumpe (vom Bediener Teilmengenzähler zu löschen.) Taste drücken, um einstellbar) zwischen Anzeige für Durchflussrate und Doppelhubzahl...
Cursor in das nächste Datenfeld zu bewegen. Eine Beschreibung der Fehlercodes E1, E2 und E5 finden Sie auf Seite 30. HINWEIS: Graco empfiehlt eine Einstellung für den 3. Trockenlauf-Bildschirm 3 und 4: Nachdem die Trockenlaufschutz (falls vorhanden) von 60 Luft abgelassen wurde, Magnetfreigabeschalter Der Trockenlaufschutz ist im Auslieferungszustand der betätigen, um das Luftventil zurückzusetzen.
Seite 29
Betrieb von DataTrak Zähler Siehe A . 9. Die letzte Ziffer des Teilmengenzählers (BT) stellt ein Zehntel der gewählten Einheit dar (Liter bzw. Gallonen). Um den Zähler zurückzusetzen, eine beliebige Taste betätigen, um die Anzeige zu aktivieren, dann betätigen und für 3 Sekunden lang gedrückt Magnetfreigabeschalter halten.
Seite 30
Betrieb von DataTrak Tabelle 1: Diagnosecodes Symbol Code Codename Diagnose Ursache Trockenlauf Die Pumpe läuft schneller als die • Erhöhter Luftdruck. (nur DataTrak) eingestellte Trockenlaufgrenze. • Erhöhte Materialabgabe. • Materialzufuhrbehälter ist leer. Aufwärtsleck Leckage während Aufwärtshub. Kolbenventil oder Packungen verschlissen. Abwärtsleck Leckage während Abwärtshub.
Sicherung mit Zertifikat (siehe T 3) verwenden. ABELLE Energizer-Alkalibatterie Nr. 522 Durch Verwendung einer nicht zertifizierten Batterie Varta-Alkalibatterie Nr. 4922 oder Sicherung erlischt die Graco-Garantie sowie die Intertek- und Ex-Zulassung. Ultralife-Lithiumbatterie Nr. U9VL Duracell-Alkalibatterie Nr. MN1604 Ersetzen der Batterie 1. Kabel von der Reedschalter-Baugruppe abschrauben.
Betrieb von DataTrak Ersetzen der Sicherung Tabelle 3. Zugelassene Sicherungen DataTrak- Sicherung 1. Schraube, Metallbügel und Kunststoffhalter Teilenummer Serie* erforderlich entfernen. A oder B 24C580 289822 2. Die Sicherung von der Platte abziehen. C oder später 24V216 24C580 Alle sonstigen 3.
Teile Teile Pos. Teil Bezeichnung Anz. 256425 VENTIL, Ablass, Edelstahl (enthält Pos. Teil Bezeichnung Anz. Teile 44 und 45); nur Faltbalgen-Geräte Variiert Pumpeneinheit, siehe Modelltabellen ----- VERBINDUNG, Schlauch, Ablass auf den Seiten 9-13 und Manual (enthalten in Teil 41) 312794 oder 312795 (Faltbälge) ----- SCHLAUCH, Ablass (enthalten in PLATTE, Luftregler, siehe Seite 41...
Teile Modelle mit Heizung, Fahrgestell- oder Wandbefestigung Abbildung: Modell G30W86 ti13112a (Modelle mit Wandbefestigung) (Modelle mit Fahrgestellbefestigung) ti13018a 313638R...
Seite 37
Teile Netzkabelteile für Nicht-Gefahrenzonen (nur Fahrgestellbefestigung) (nur 120 V) ti15484b ti13261a ti13114a ti13260b 313638R...
Teile Modelle mit Heizung (Fortsetzung) Pos. Teil Bezeichnung Anz. Pos. Teil Bezeichnung Anz. 239153 SCHLAUCH, Material, Nylon, Variiert Pumpeneinheit, siehe Modelltabellen auf den ESt-Anschlussstück; 13 mm (1/2'') ID, Seiten 9-13 und Manual 312794 1/2" NPT (mbe), 0,5 m (19,5'') Länge 24A581 PLATTE, Luftregler 239108...
Sätze Sätze Wandbefestigungssatz 24A578 (Modelle ohne Faltenbalg) Pos. Bezeichnung Anz. SCHRAUBE, Kopf, M8 x 1,25 PLATTE, Wandbefestigung HINWEIS: Befestigungssatz 24E883 für Luftregler ist ebenfalls für die Wandbefestigung von Komplettpaketen mit Steuerkonsole erforderlich. Siehe Seite 42. ti12633a Fahrgestell-Befestigungssatz 256427 (Modelle ohne Faltenbalg) Pos.
Befestigungsabmessungen Befestigungsabmessungen Wandhalterung (Modelle ohne Faltenbalg) 279 mm (11'') 10,2 cm (4'') ti12833a Vier 10 mm (0,40'') Befestigungslöcher 313638R...
Maximale Betriebstemperatur 120 °F 49 °C Geräuschentwicklung Siehe technische Daten im Handbuch 312796 für den Druckluftmotor. Benetzte Teile (Unterpumpe) Siehe Handbuch 312792 (Merkur) oder 312793 (Merkur Faltenbalg). Benetzte Teile (Spritzpistole) Siehe Handbuch 3A2495. Benetzte Teile (Materialschläuche) Nylon Benetzte Teile Edelstahl, Nylon...
Garantie, die von Graco bekannt gegeben wurde, garantiert Graco für eine Dauer von zwölf Monaten ab Kaufdatum die Reparatur oder den Austausch jedes Teiles, das von Graco als defekt anerkannt wird. Diese Garantie gilt nur dann, wenn das Gerät in Übereinstimmung mit den schriftlichen Graco-Empfehlungen installiert, betrieben und gewartet wurde.
