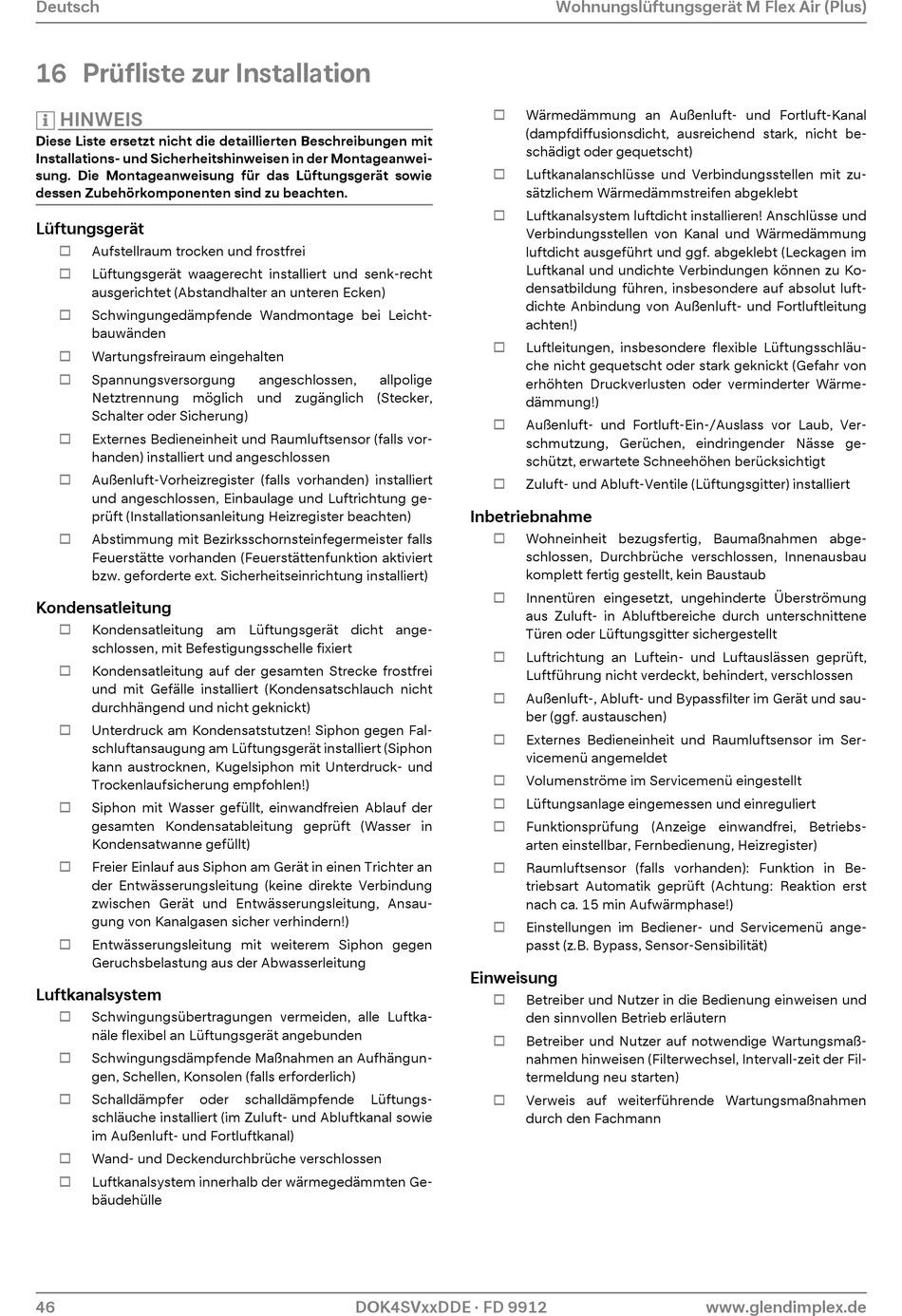

16 Prüfliste zur Installation
HINWEIS HINWEIS
Diese Liste ersetzt nicht die detaillierten Beschreibungen mit
Installations- und Sicherheitshinweisen in der Montageanwei-
sung. Die Montageanweisung für das Lüftungsgerät sowie
dessen Zubehörkomponenten sind zu beachten.
Lüftungsgerät
Aufstellraum trocken und frostfrei

 Lüftungsgerät waagerecht installiert und senk-recht
ausgerichtet (Abstandhalter an unteren Ecken)
Schwingungedämpfende Wandmontage bei Leicht-

bauwänden
 Wartungsfreiraum eingehalten
 Spannungsversorgung
Netztrennung möglich und zugänglich (Stecker,
Schalter oder Sicherung)
Externes Bedieneinheit und Raumluftsensor (falls vor-

handen) installiert und angeschlossen
 Außenluft-Vorheizregister (falls vorhanden) installiert
und angeschlossen, Einbaulage und Luftrichtung ge-
prüft (Installationsanleitung Heizregister beachten)
Abstimmung mit Bezirksschornsteinfegermeister falls

Feuerstätte vorhanden (Feuerstättenfunktion aktiviert
bzw. geforderte ext. Sicherheitseinrichtung installiert)
Kondensatleitung
 Kondensatleitung am Lüftungsgerät dicht ange-
schlossen, mit Befestigungsschelle fixiert
Kondensatleitung auf der gesamten Strecke frostfrei

und mit Gefälle installiert (Kondensatschlauch nicht
durchhängend und nicht geknickt)
 Unterdruck am Kondensatstutzen! Siphon gegen Fal-
schluftansaugung am Lüftungsgerät installiert (Siphon
kann austrocknen, Kugelsiphon mit Unterdruck- und
Trockenlaufsicherung empfohlen!)
Siphon mit Wasser gefüllt, einwandfreien Ablauf der

gesamten Kondensatableitung geprüft (Wasser in
Kondensatwanne gefüllt)
 Freier Einlauf aus Siphon am Gerät in einen Trichter an
der Entwässerungsleitung (keine direkte Verbindung
zwischen Gerät und Entwässerungsleitung, Ansau-
gung von Kanalgasen sicher verhindern!)
Entwässerungsleitung mit weiterem Siphon gegen

Geruchsbelastung aus der Abwasserleitung
Luftkanalsystem
Schwingungsübertragungen vermeiden, alle Luftka-

näle flexibel an Lüftungsgerät angebunden
Schwingungsdämpfende Maßnahmen an Aufhängun-

gen, Schellen, Konsolen (falls erforderlich)
Schalldämpfer oder

schläuche installiert (im Zuluft- und Abluftkanal sowie
im Außenluft- und Fortluftkanal)
 Wand- und Deckendurchbrüche verschlossen
Luftkanalsystem innerhalb der wärmegedämmten Ge-

bäudehülle
46
angeschlossen, allpolige
schalldämpfende Lüftungs-
DOK4SVxxDDE · FD 9912
Wohnungslüftungsgerät M Flex Air (Plus)
Wärmedämmung an Außenluft- und Fortluft-Kanal

(dampfdiffusionsdicht, ausreichend stark, nicht be-
schädigt oder gequetscht)
Luftkanalanschlüsse und Verbindungsstellen mit zu-

sätzlichem Wärmedämmstreifen abgeklebt
Luftkanalsystem luftdicht installieren! Anschlüsse und

Verbindungsstellen von Kanal und Wärmedämmung
luftdicht ausgeführt und ggf. abgeklebt (Leckagen im
Luftkanal und undichte Verbindungen können zu Ko-
densatbildung führen, insbesondere auf absolut luft-
dichte Anbindung von Außenluft- und Fortluftleitung
achten!)
Luftleitungen, insbesondere flexible Lüftungsschläu-

che nicht gequetscht oder stark geknickt (Gefahr von
erhöhten Druckverlusten oder verminderter Wärme-
dämmung!)
 Außenluft- und Fortluft-Ein-/Auslass vor Laub, Ver-
schmutzung, Gerüchen, eindringender Nässe ge-
schützt, erwartete Schneehöhen berücksichtigt
Zuluft- und Abluft-Ventile (Lüftungsgitter) installiert

Inbetriebnahme
Wohneinheit bezugsfertig, Baumaßnahmen abge-

schlossen, Durchbrüche verschlossen, Innenausbau
komplett fertig gestellt, kein Baustaub
Innentüren eingesetzt, ungehinderte Überströmung

aus Zuluft- in Abluftbereiche durch unterschnittene
Türen oder Lüftungsgitter sichergestellt
Luftrichtung an Luftein- und Luftauslässen geprüft,

Luftführung nicht verdeckt, behindert, verschlossen
 Außenluft-, Abluft- und Bypassfilter im Gerät und sau-
ber (ggf. austauschen)
Externes Bedieneinheit und Raumluftsensor im Ser-

vicemenü angemeldet
 Volumenströme im Servicemenü eingestellt
 Lüftungsanlage eingemessen und einreguliert
Funktionsprüfung (Anzeige einwandfrei, Betriebs-

arten einstellbar, Fernbedienung, Heizregister)
 Raumluftsensor (falls vorhanden): Funktion in Be-
triebsart Automatik geprüft (Achtung: Reaktion erst
nach ca. 15 min Aufwärmphase!)
Einstellungen im Bediener- und Servicemenü ange-

passt (z.B. Bypass, Sensor-Sensibilität)
Einweisung
Betreiber und Nutzer in die Bedienung einweisen und

den sinnvollen Betrieb erläutern
 Betreiber und Nutzer auf notwendige Wartungsmaß-
nahmen hinweisen (Filterwechsel, Intervall-zeit der Fil-
termeldung neu starten)
Verweis auf weiterführende Wartungsmaßnahmen

durch den Fachmann
