6.2 Kondensatablauf
(funktionsnotwendiges
Zubehör)

6.2.1 Allgemein

Unter bestimmten Bedingungen kann beim Betrieb des Lüf-
tungsgerätes Kondensat anfallen. Das Lüftungsgerät ist mit vier
Kondensat-Auffangwannen ausgestattet.
HINWEIS
HINWEIS
Der Installationsort des Lüftungsgerätes sowie die gesamte
Installation zur Kondensatabführung müssen frostfrei sein!
Als funktionsnotwendiges Zubehör erhältlich ist der Konden-
satsiphon mit integriertem Dichtlippenventil. Dieses vereint Un-
terdrucksicherung und Trockenlaufschutz. Die weitere Kon-
densatführung muss mit Gefälle und mit sanitärüblicher
Verrohrung ausgeführt werden.
2

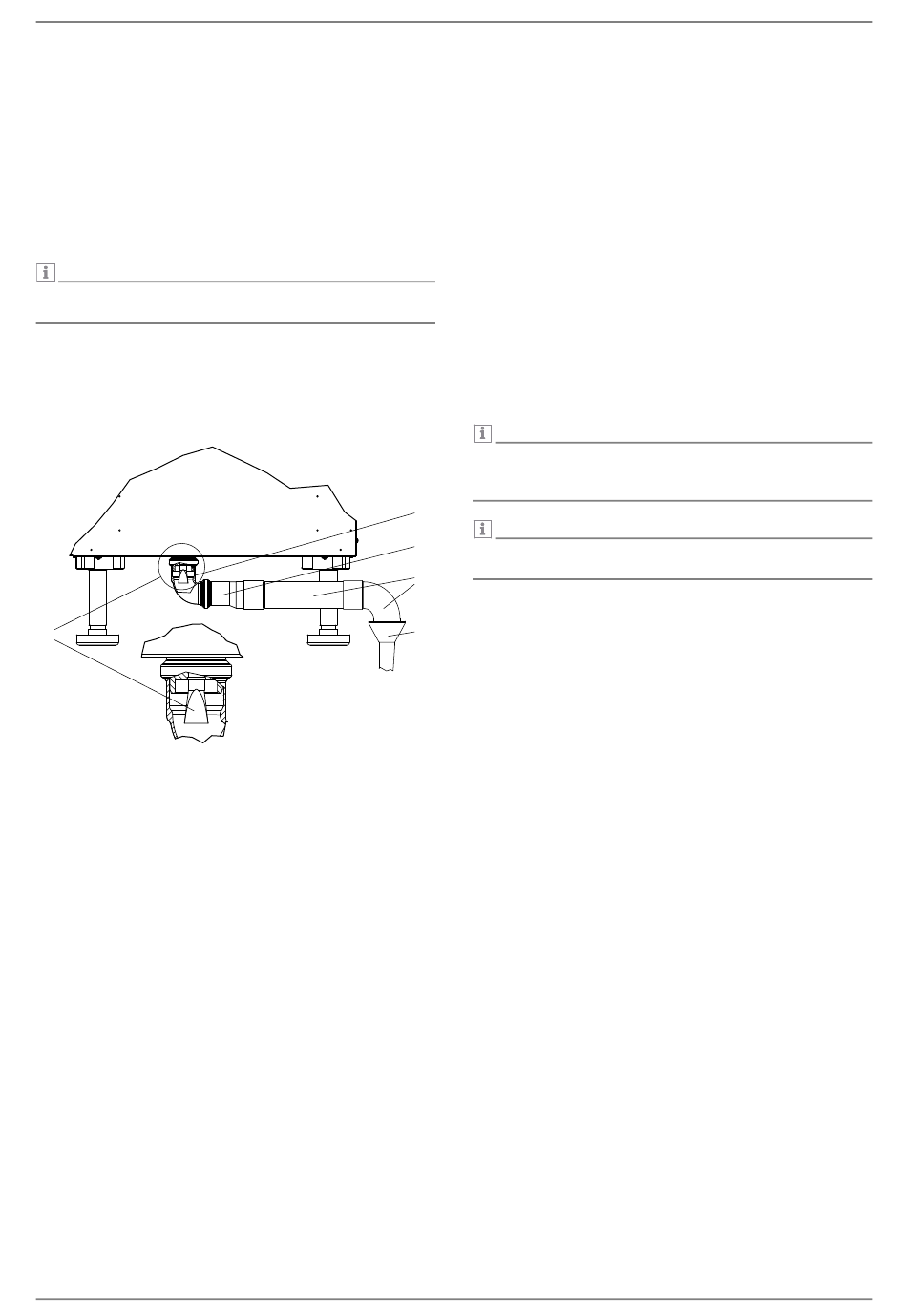

Abb. 6.3:
Kondensatablauf inkl. Unterdrucksicherung
1
2 Unterdrucksicherung
HT-Reduzierung DN40 auf DN50 (Bestand-
3
teil Zubehör Kondensatablauf)
HT-Rohr Kondensatablauf (bauseits)
4
Ablauftrichter (bauseits)
5
12

6.2.2 Verhinderung der Falschluft-Ansaugung

Das Ansaugen von Fehlluft in das Lüftungsgerät über den Kon-
densatanschluss muss verhindert werden. Dazu ist der Kon-
densatablauf mit einer automatisch verschließenden Unter-
drucksicherung ausgestattet. Der Kondensatablauf ist bauseits
an einen Siphon anzuschließen.

6.2.3 Verhinderung der Kanalgas-Ansaugung

Aus hygienischen Gründen darf die Kondensatleitung des Lüf-
tungsgerätes nicht direkt mit der Entwässerungsleitung des
Gebäudes verbunden werden.
Der Siphon kann im Fehlerfall nicht komplett abdichten. Das
Ansaugen von Kanalgasen in das Lüftungsgerät muss daher si-
cher verhindert werden. Dazu ist bauseits ein freier Einlauf der
Kondensatleitung des Lüftungsgerätes in einen Trichter zu ins-
tallieren. Vor dem Trichter ist bauseits ein weiterer Siphon zu in-
stallieren, der das Austreten von Gerüchen aus der Entwässe-
rungsleitung verhindert.
HINWEIS HINWEIS
Auf ein ausreichendes Gefälle der gesamten Kondensatablei-
tung achten! Eine unsachgemäße Installation kann Wasser-
schäden verursachen!
1
HINWEIS
HINWEIS
3
Der Kondensatablauf ist regelmäßig, mindestens jährlich zu
prüfen und zu reinigen!
4
5
