7.5 Zusammenbauzeichnung
Zusammenbauzeichnung
*
Verschleißteil, bei Wartung erneuern.
**
Orientierung der Magnete (43);(58):
Ausrichtung Südpole Richtung Greifkopf (Baugröße 16 und 20)
Ausrichtung Südpole gegeneinander (Baugröße 28 und 32)
***
Entsprechend Baugröße
32
05.00 | GAP | Montage- und Betriebsanleitung | de | 389418

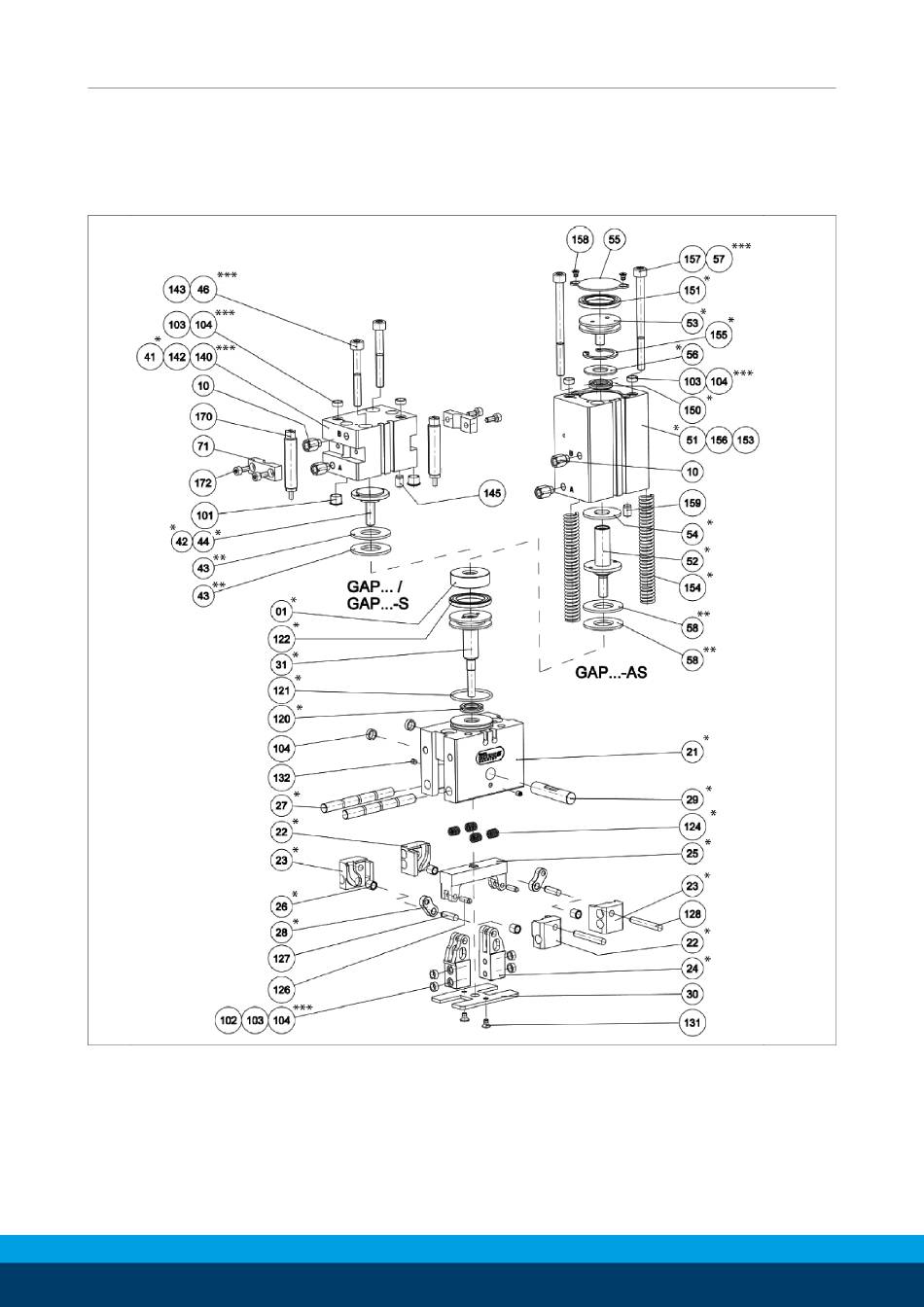

Die folgende Abbildung ist ein Beispielbild.
Sie dient zur Veranschaulichung und Zuordnung der Einzelteile.
Abweichungen je nach Baugröße und Ausführungsart möglich.
