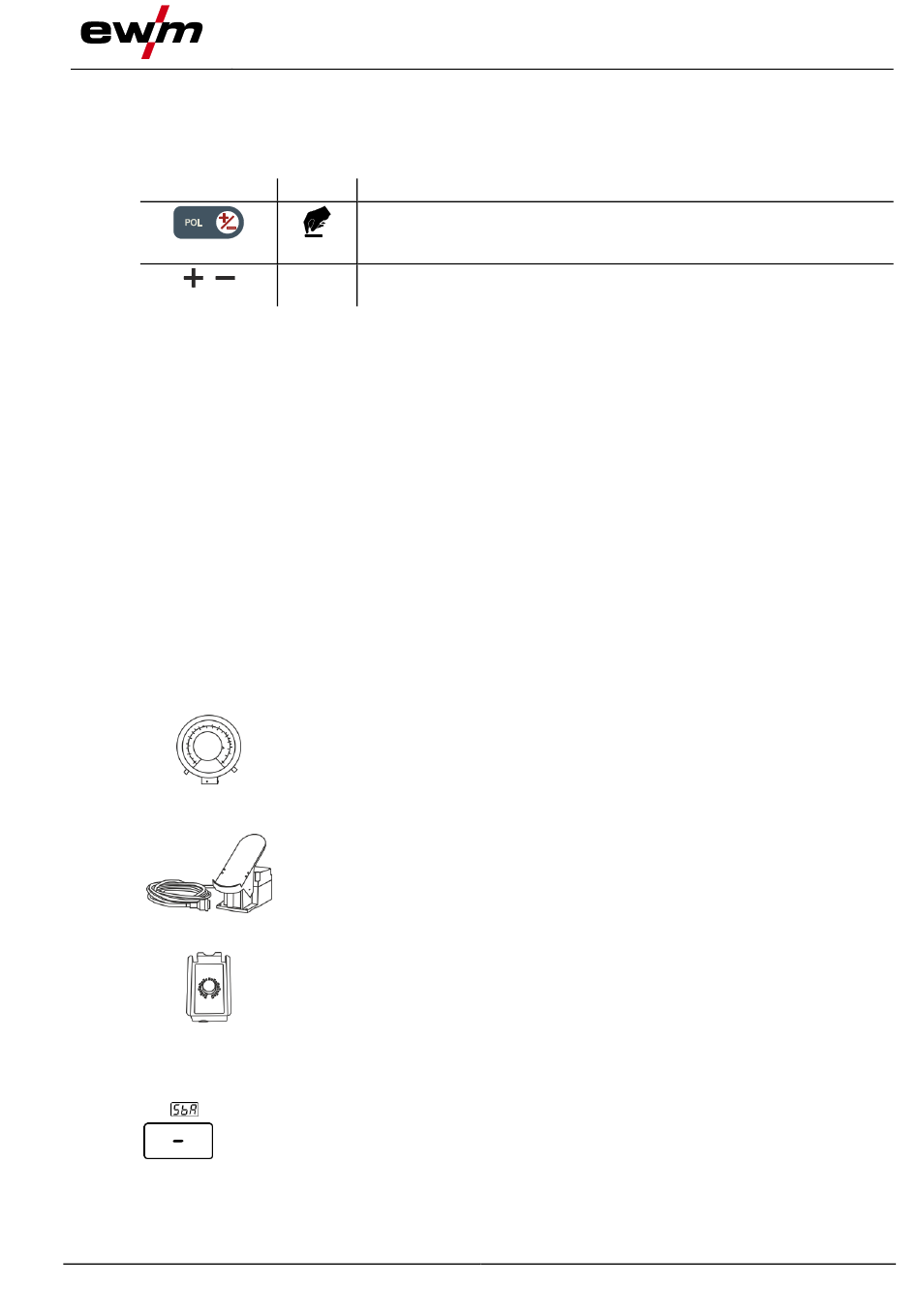

5.6 Umschaltung der Schweißstrompolarität (Polaritätswechsel)
Mit dieser Funktion kann der Anwender die Schweißstrompolarität elektronisch umkehren.
Wird z.B. mit verschiedenen Elektrodentypen geschweißt, welche vom Hersteller unterschiedliche Polari-
täten erfordern, kann die Schweißstrompolarität einfach an der Steuerung umgeschaltet werden.
Bedienelement
Beachte geänderte Funktionsweise bei angeschlossenem Fernsteller
RT PWS 1 19POL > siehe Kapitel 5.8.
5.7

Spannungsminderungseinrichtung

Ausschließlich Gerätevarianten mit dem Zusatz (VRD/SVRD/AUS/RU) sind mit einer Spannungsminde-
rungseinrichtung (VRD) ausgestattet. Sie dient zur Erhöhung der Sicherheit besonders in gefährlichen
Umgebungen (wie z. B. Schiffsbau, Rohrleitungsbau, Bergbau).
Die Spannungsminderungseinrichtung ist in einigen Ländern und in vielen innerbetrieblichen Sicherheits-
vorschriften für Schweißstromquellen vorgeschrieben.
Die Signalleuchte VRD > siehe Kapitel 4.2 leuchtet, wenn die Spannungsminderungseinrichtung ein-
wandfrei funktioniert und die Ausgangsspannung auf die in der entsprechenden Norm festgelegten Werte
reduziert ist (technische Daten > siehe Kapitel 8).
5.8

Fernsteller

Die Fernsteller werden an der 19-poligen Fernstelleranschlussbuchse (analog) betrieben.
5.8.1

RT PWS1 19POL

Bei angeschlossenem Fernsteller erfolgt der Polaritätswechsel am Umschalter des Fernstellers
(ab Werk). Sollte die Umschaltung an der Schweißgerätesteuerung erfolgen (bei
angeschlossenem Fernsteller), kann der Anwender dies durch eine Einstellung im
Gerätekonfigurationsmenü (Parameter rCP) vorgeben > siehe Kapitel 5.10.
5.8.2

RTF1 19POL

5.8.3

RT1 19POL

5.9

Energiesparmodus (Standby)

Der Energiesparmodus kann wahlweise durch einen verlängerten Tastendruck > siehe Kapitel 4.2 oder
durch einen einstellbaren Parameter im Gerätekonfigurationsmenü (zeitabhängiger Energiesparmo-
dus ) aktiviert werden > siehe Kapitel 5.10.
Bei aktivem Energiesparmodus wird in den Geräteanzeigen lediglich der mittlere Querdigit
der Anzeige dargestellt.
Durch das beliebige Betätigen eines Bedienelementes (z. B. Drehen eines Drehknopfes) wird der Ener-
giesparmodus deaktiviert und das Gerät wechselt wieder zur Schweißbereitschaft.
099-002061-EW500
05.05.2020
Aktion Ergebnis
Mit der Drucktaste wird die Schweißstrompolarität der
Schweißstrombuchsen umgekehrt. Signalleuchten zeigen die gewählte
Polarität an den Schweißstrombuchsen an.
Die Signalleuchte zeigt die gewählte Polarität an der darunter liegenden
-
Schweißstrombuchse an.

Funktionen

• Stufenlos einstellbarer Schweißstrom (0 % bis 100 %) in Abhängigkeit vom vorge-
wählten Hauptstrom am Schweißgerät.
• Polwendeschalter, geeignet für Geräte mit PWS - Funktion.
Funktionen
• Stufenlos einstellbarer Schweißstrom (0 % bis 100 %) in Abhängigkeit vom vorge-
wählten Hauptstrom am Schweißgerät.
Funktionen
• Stufenlos einstellbarer Schweißstrom (0 % bis 100 %) in Abhängigkeit vom vorge-
wählten Hauptstrom am Schweißgerät.
Aufbau und Funktion
Umschaltung der Schweißstrompolarität (Polaritätswechsel)
