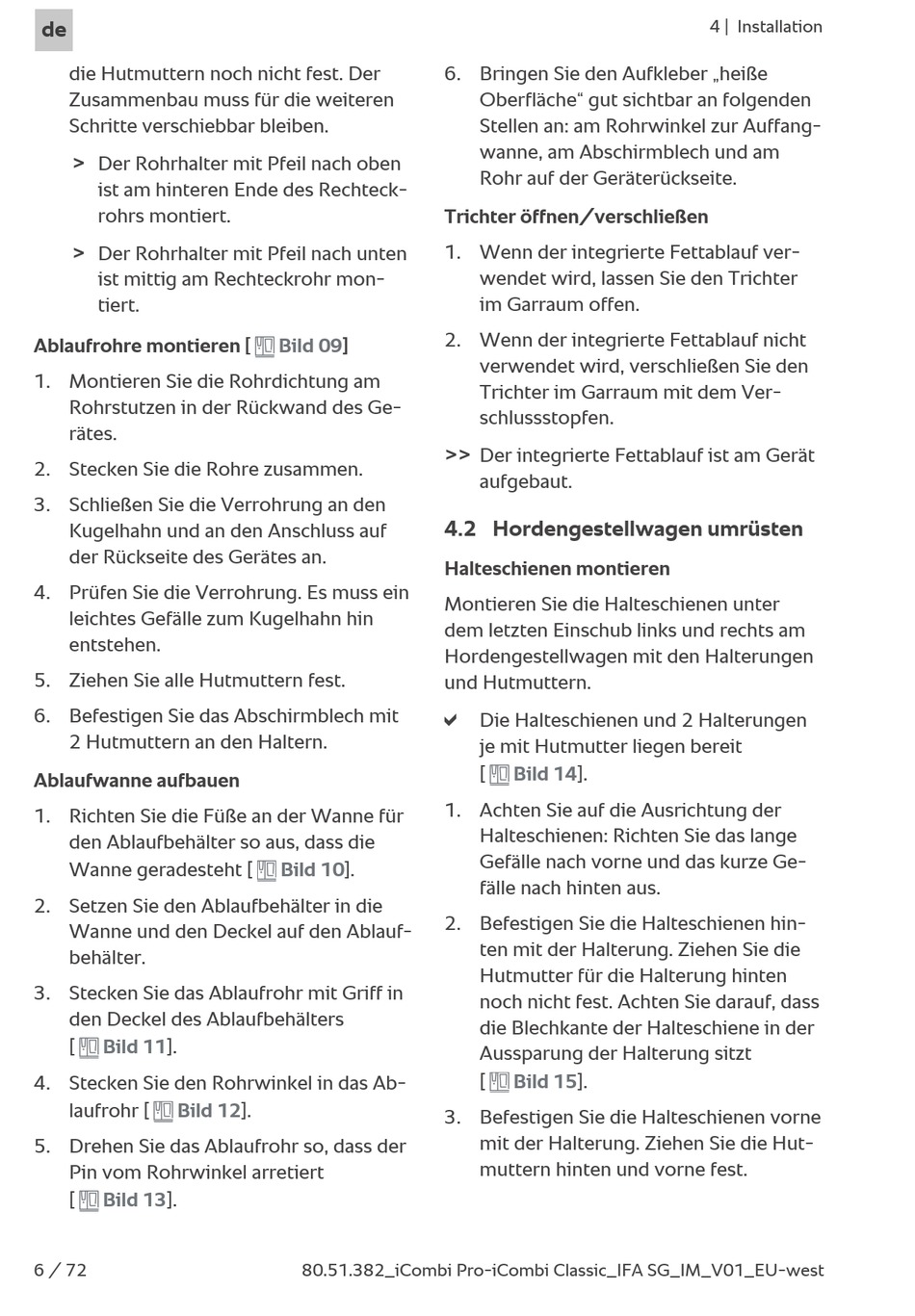

die Hutmuttern noch nicht fest. Der
Zusammenbau muss für die weiteren
Schritte verschiebbar bleiben.
>
Der Rohrhalter mit Pfeil nach oben
ist am hinteren Ende des Rechteck-
rohrs montiert.
>
Der Rohrhalter mit Pfeil nach unten
ist mittig am Rechteckrohr mon-
tiert.
Ablaufrohre montieren [
1. Montieren Sie die Rohrdichtung am
Rohrstutzen in der Rückwand des Ge-
rätes.
2. Stecken Sie die Rohre zusammen.
3. Schließen Sie die Verrohrung an den
Kugelhahn und an den Anschluss auf
der Rückseite des Gerätes an.
4. Prüfen Sie die Verrohrung. Es muss ein
leichtes Gefälle zum Kugelhahn hin
entstehen.
5. Ziehen Sie alle Hutmuttern fest.
6. Befestigen Sie das Abschirmblech mit
2 Hutmuttern an den Haltern.
Ablaufwanne aufbauen
1. Richten Sie die Füße an der Wanne für
den Ablaufbehälter so aus, dass die
Wanne geradesteht [
2. Setzen Sie den Ablaufbehälter in die
Wanne und den Deckel auf den Ablauf-
behälter.
3. Stecken Sie das Ablaufrohr mit Griff in
den Deckel des Ablaufbehälters
[ Bild 11].
4. Stecken Sie den Rohrwinkel in das Ab-
laufrohr [ Bild
5. Drehen Sie das Ablaufrohr so, dass der
Pin vom Rohrwinkel arretiert
[ Bild 13].
6 / 72
Bild 09]
Bild 10].
12].
80.51.382_iCombi Pro-iCombi Classic_IFA SG_IM_V01_EU-west
6. Bringen Sie den Aufkleber „heiße
Oberfläche" gut sichtbar an folgenden
Stellen an: am Rohrwinkel zur Auffang-
wanne, am Abschirmblech und am
Rohr auf der Geräterückseite.
Trichter öffnen/verschließen
1. Wenn der integrierte Fettablauf ver-
wendet wird, lassen Sie den Trichter
im Garraum offen.
2. Wenn der integrierte Fettablauf nicht
verwendet wird, verschließen Sie den
Trichter im Garraum mit dem Ver-
schlussstopfen.
>>
Der integrierte Fettablauf ist am Gerät
aufgebaut.
4.2 Hordengestellwagen umrüsten
Halteschienen montieren
Montieren Sie die Halteschienen unter
dem letzten Einschub links und rechts am
Hordengestellwagen mit den Halterungen
und Hutmuttern.
a
Die Halteschienen und 2 Halterungen
je mit Hutmutter liegen bereit
[ Bild 14].
1. Achten Sie auf die Ausrichtung der
Halteschienen: Richten Sie das lange
Gefälle nach vorne und das kurze Ge-
fälle nach hinten aus.
2. Befestigen Sie die Halteschienen hin-
ten mit der Halterung. Ziehen Sie die
Hutmutter für die Halterung hinten
noch nicht fest. Achten Sie darauf, dass
die Blechkante der Halteschiene in der
Aussparung der Halterung sitzt
[ Bild 15].
3. Befestigen Sie die Halteschienen vorne
mit der Halterung. Ziehen Sie die Hut-
muttern hinten und vorne fest.
4 | Installation
