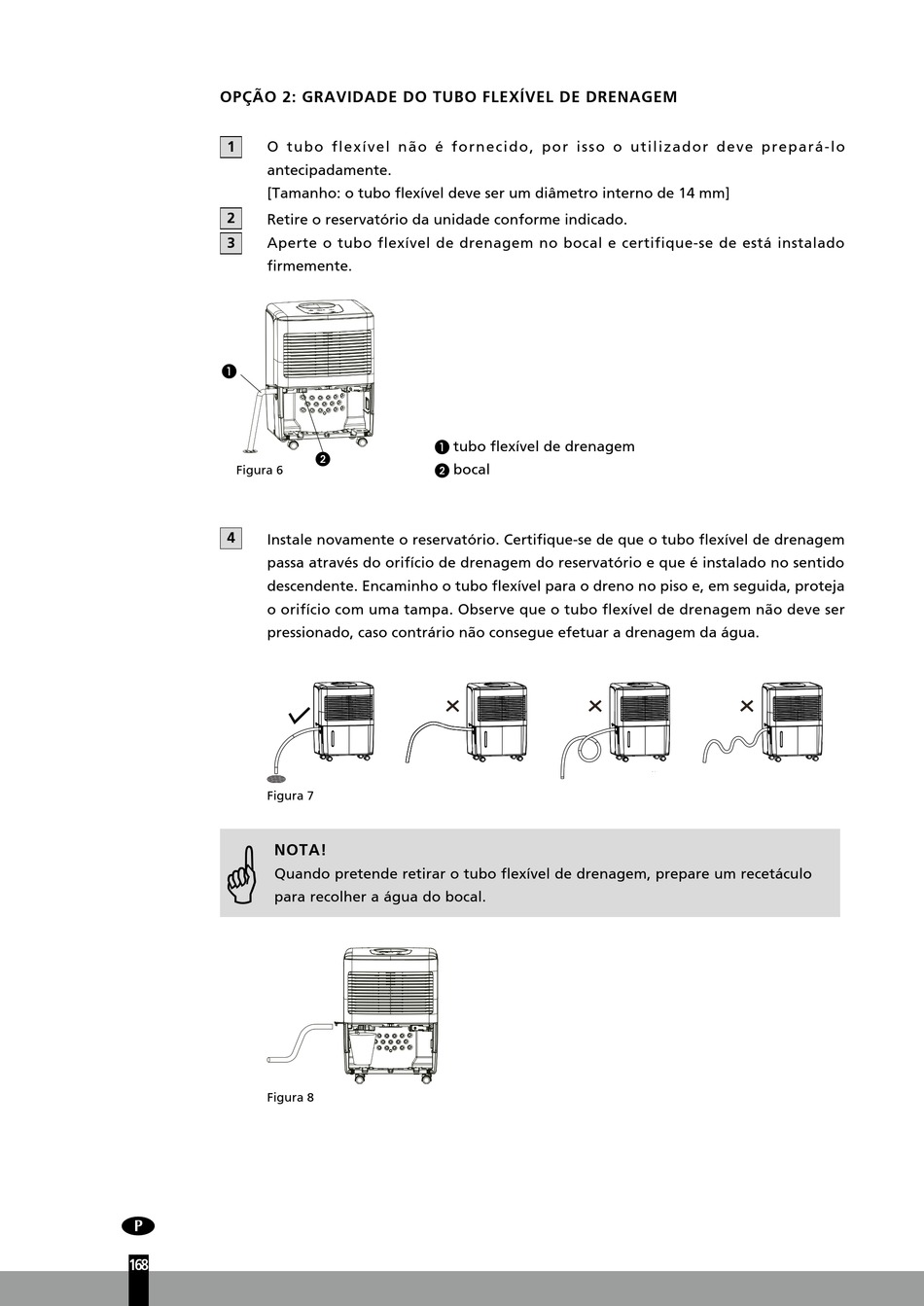

OPÇÃO 2: GRAVIDADE DO TUBO FLEXÍVEL DE DRENAGEM
1 O tubo flexível não é fornecido, por isso o utilizador deve prepará-lo
antecipadamente.
[Tamanho: o tubo flexível deve ser um diâmetro interno de 14 mm]
2
Retire o reservatório da unidade conforme indicado.
3 Aperte o tubo flexível de drenagem no bocal e certifique-se de está instalado
firmemente.
A
Figura 6
4
Instale novamente o reservatório. Certifique-se de que o tubo flexível de drenagem
passa através do orifício de drenagem do reservatório e que é instalado no sentido
descendente. Encaminho o tubo flexível para o dreno no piso e, em seguida, proteja
o orifício com uma tampa. Observe que o tubo flexível de drenagem não deve ser
pressionado, caso contrário não consegue efetuar a drenagem da água.
Figura 7
G
NOTA!
Quando pretende retirar o tubo flexível de drenagem, prepare um recetáculo
para recolher a água do bocal.
Figura 8
9
168
A tubo flexível de drenagem

 bocal
