4a
Der Klebeflansch muss plan aufsitzen und
ausgerichtet sein.
Markieren Sie die Ausrichtung und Position für
den Klebeflansch. Entfernen Sie die
Schutzfolien auf dem Kleberücken der
Taschensegmente.
Drücken Sie den Klebeflansch gleichmäßig
fest an die Scheibe. Bereiten Sie die Klebe-
pistole vor und pressen Sie einen Strang aus
der Mischdüse, so daß der Kleber gemischt ist.
Pressen Sie den 2K-Kleber langsam in die
Bohrungen zwischen den Hülsen, bis der
Kleber aus den Kontrollbohrungen austritt.
Führen Sie den Vorgang 10x aus. Abb. 4a.3
Warten Sie mindestens 6 Stunden, dann ist
der Kleber zu 90% ausgehärtet.Schneiden
Sie den ausgetretenen Kleber ab und reinigen
Sie die Flächen innen und außen am Flansch.
Richten Sie das Logo horizontal aus und
montieren Sie das Gehäuse. Ziehen Sie die
beigefügten Schrauben M5x20 Tx10 mit einem
Drehmoment von 1,1 Nm fest. Abb. 4a.4
Achten Sie auf den korrekten Sitz des
O-Rings.
Reinigen Sie nun die Gegenseite. Entfernen
Sie die Schutzfolien von der Blende. Kleben
Sie die Blende positionsgenau und fest auf.
Downloaded from
www.Manualslib.com

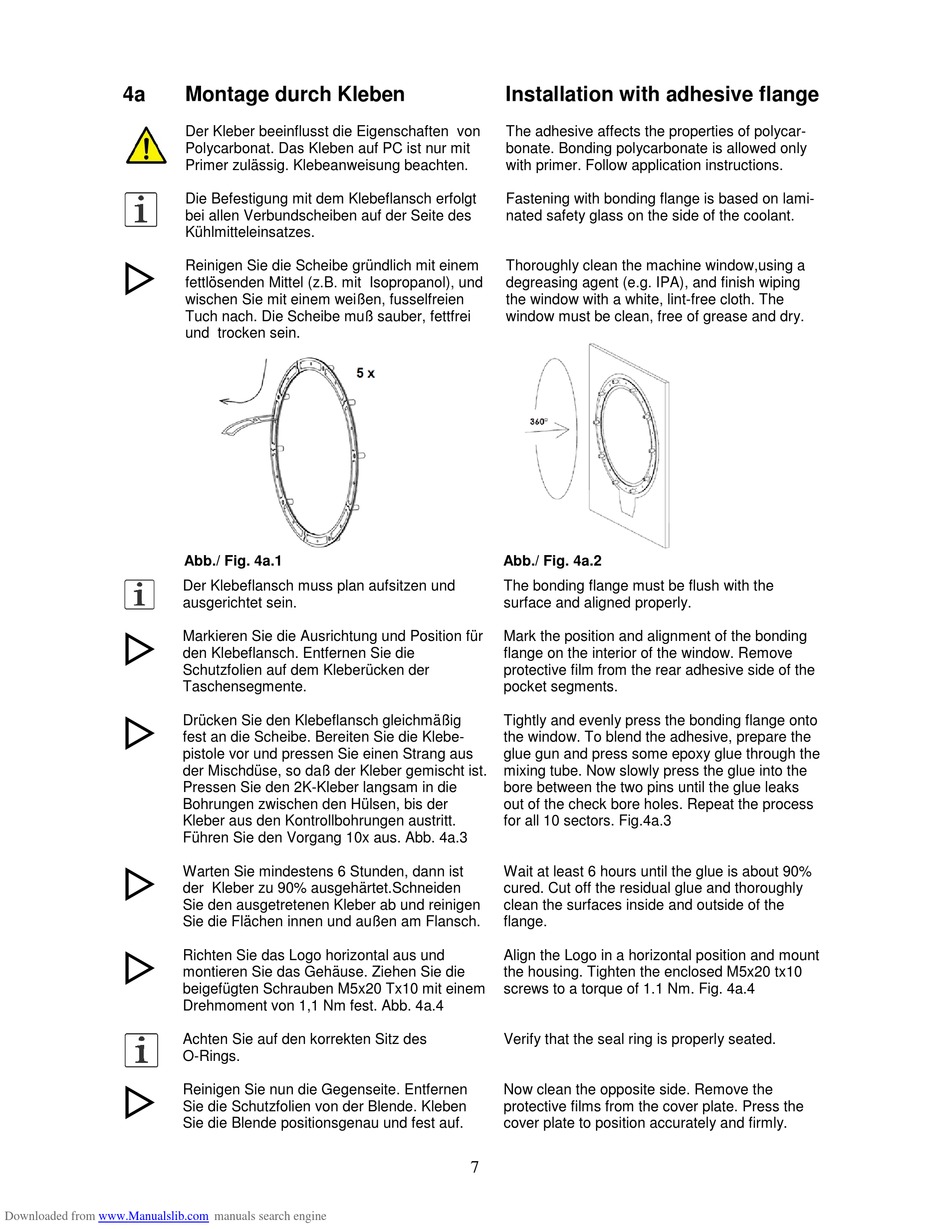

Montage durch Kleben
Der Kleber beeinflusst die Eigenschaften von
Polycarbonat. Das Kleben auf PC ist nur mit
Primer zulässig. Klebeanweisung beachten.
Die Befestigung mit dem Klebeflansch erfolgt
bei allen Verbundscheiben auf der Seite des
Kühlmitteleinsatzes.
Reinigen Sie die Scheibe gründlich mit einem
fettlösenden Mittel (z.B. mit Isopropanol), und
wischen Sie mit einem weißen, fusselfreien
Tuch nach. Die Scheibe muß sauber, fettfrei
und trocken sein.
Abb./ Fig. 4a.1
manuals search engine
Installation with adhesive flange
The adhesive affects the properties of polycar-
bonate. Bonding polycarbonate is allowed only
with primer. Follow application instructions.
Fastening with bonding flange is based on lami-
nated safety glass on the side of the coolant.
Thoroughly clean the machine window,using a
degreasing agent (e.g. IPA), and finish wiping
the window with a white, lint-free cloth. The
window must be clean, free of grease and dry.
Abb./ Fig. 4a.2
The bonding flange must be flush with the
surface and aligned properly.
Mark the position and alignment of the bonding
flange on the interior of the window. Remove
protective film from the rear adhesive side of the
pocket segments.
Tightly and evenly press the bonding flange onto
the window. To blend the adhesive, prepare the
glue gun and press some epoxy glue through the
mixing tube. Now slowly press the glue into the
bore between the two pins until the glue leaks
out of the check bore holes. Repeat the process
for all 10 sectors. Fig.4a.3
Wait at least 6 hours until the glue is about 90%
cured. Cut off the residual glue and thoroughly
clean the surfaces inside and outside of the
flange.
Align the Logo in a horizontal position and mount
the housing. Tighten the enclosed M5x20 tx10
screws to a torque of 1.1 Nm. Fig. 4a.4
Verify that the seal ring is properly seated.
Now clean the opposite side. Remove the
protective films from the cover plate. Press the
cover plate to position accurately and firmly.
