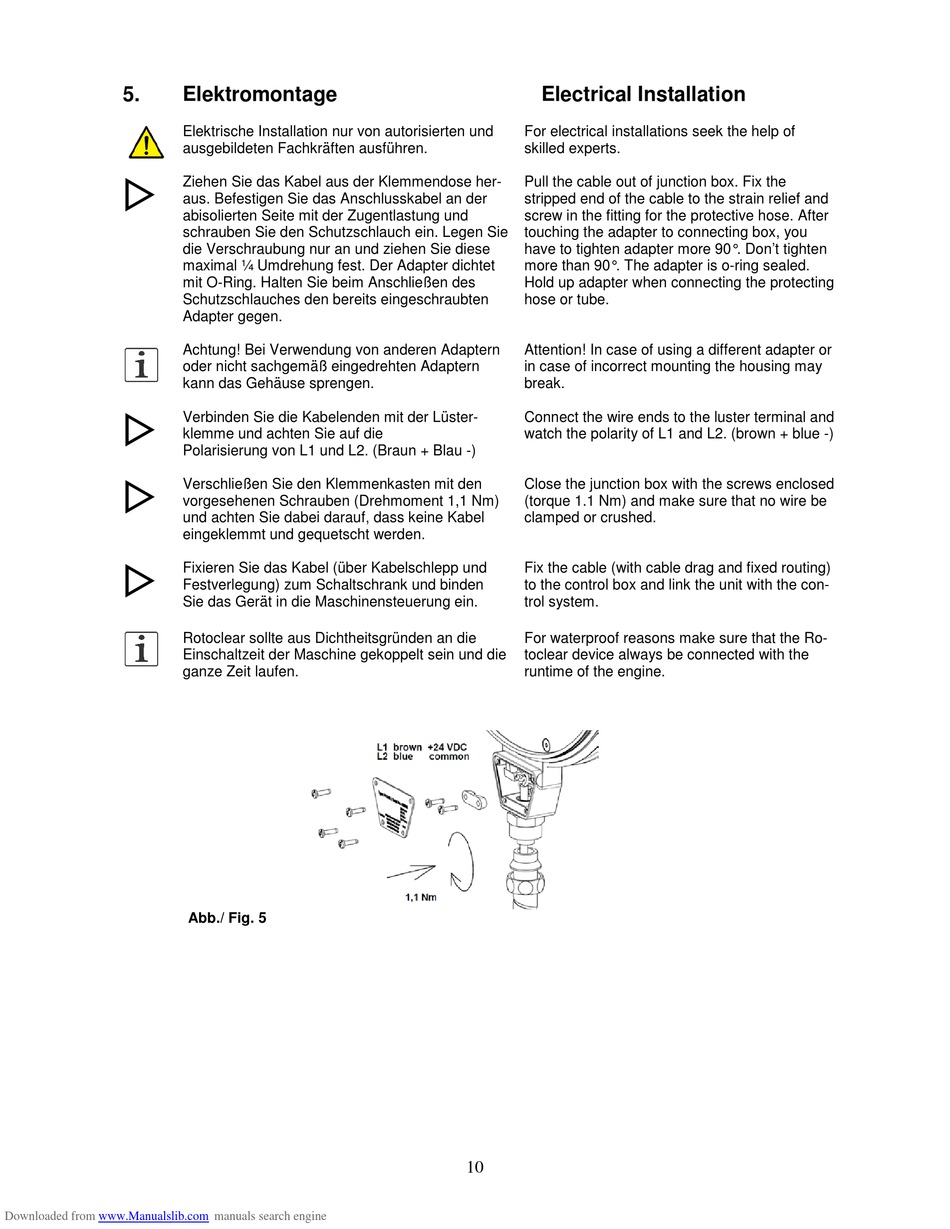

5.
Elektromontage
Elektrische Installation nur von autorisierten und
ausgebildeten Fachkräften ausführen.
Ziehen Sie das Kabel aus der Klemmendose her-
aus. Befestigen Sie das Anschlusskabel an der
abisolierten Seite mit der Zugentlastung und
schrauben Sie den Schutzschlauch ein. Legen Sie
die Verschraubung nur an und ziehen Sie diese
maximal ¼ Umdrehung fest. Der Adapter dichtet
mit O-Ring. Halten Sie beim Anschließen des
Schutzschlauches den bereits eingeschraubten
Adapter gegen.
Achtung! Bei Verwendung von anderen Adaptern
oder nicht sachgemäß eingedrehten Adaptern
kann das Gehäuse sprengen.
Verbinden Sie die Kabelenden mit der Lüster-
klemme und achten Sie auf die
Polarisierung von L1 und L2. (Braun + Blau -)
Verschließen Sie den Klemmenkasten mit den
vorgesehenen Schrauben (Drehmoment 1,1 Nm)
und achten Sie dabei darauf, dass keine Kabel
eingeklemmt und gequetscht werden.
Fixieren Sie das Kabel (über Kabelschlepp und
Festverlegung) zum Schaltschrank und binden
Sie das Gerät in die Maschinensteuerung ein.
Rotoclear sollte aus Dichtheitsgründen an die
Einschaltzeit der Maschine gekoppelt sein und die
ganze Zeit laufen.
Downloaded from
www.Manualslib.com
Abb./ Fig. 5
manuals search engine
Electrical Installation
For electrical installations seek the help of
skilled experts.
Pull the cable out of junction box. Fix the
stripped end of the cable to the strain relief and
screw in the fitting for the protective hose. After
touching the adapter to connecting box, you
have to tighten adapter more 90°. Don't tighten
more than 90°. The adapter is o-ring sealed.
Hold up adapter when connecting the protecting
hose or tube.
Attention! In case of using a different adapter or
in case of incorrect mounting the housing may
break.
Connect the wire ends to the luster terminal and
watch the polarity of L1 and L2. (brown + blue -)
Close the junction box with the screws enclosed
(torque 1.1 Nm) and make sure that no wire be
clamped or crushed.
Fix the cable (with cable drag and fixed routing)
to the control box and link the unit with the con-
trol system.
For waterproof reasons make sure that the Ro-
toclear device always be connected with the
runtime of the engine.
10
