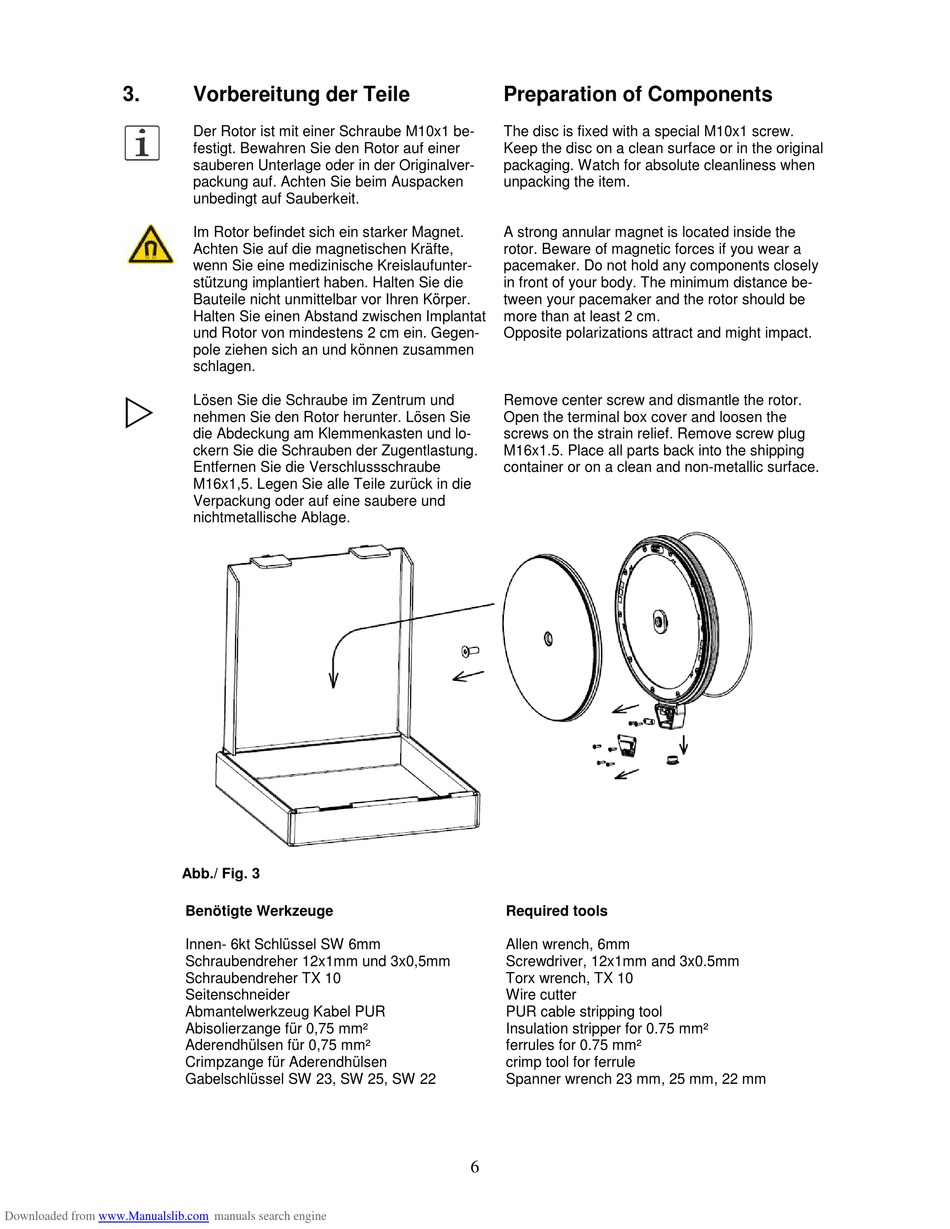

Vorbereitung der Teile
Der Rotor ist mit einer Schraube M10x1 be-
festigt. Bewahren Sie den Rotor auf einer
sauberen Unterlage oder in der Originalver-
packung auf. Achten Sie beim Auspacken
unbedingt auf Sauberkeit.
Im Rotor befindet sich ein starker Magnet.
Achten Sie auf die magnetischen Kräfte,
wenn Sie eine medizinische Kreislaufunter-
stützung implantiert haben. Halten Sie die
Bauteile nicht unmittelbar vor Ihren Körper.
Halten Sie einen Abstand zwischen Implantat
und Rotor von mindestens 2 cm ein. Gegen-
pole ziehen sich an und können zusammen
schlagen.
Lösen Sie die Schraube im Zentrum und
nehmen Sie den Rotor herunter. Lösen Sie
die Abdeckung am Klemmenkasten und lo-
ckern Sie die Schrauben der Zugentlastung.
Entfernen Sie die Verschlussschraube
M16x1,5. Legen Sie alle Teile zurück in die
Verpackung oder auf eine saubere und
nichtmetallische Ablage.
Benötigte Werkzeuge
Innen- 6kt Schlüssel SW 6mm
Schraubendreher 12x1mm und 3x0,5mm
Schraubendreher TX 10
Seitenschneider
Abmantelwerkzeug Kabel PUR
Abisolierzange für 0,75 mm²
Aderendhülsen für 0,75 mm²
Crimpzange für Aderendhülsen
Gabelschlüssel SW 23, SW 25, SW 22
manuals search engine
Preparation of Components
The disc is fixed with a special M10x1 screw.
Keep the disc on a clean surface or in the original
packaging. Watch for absolute cleanliness when
unpacking the item.
A strong annular magnet is located inside the
rotor. Beware of magnetic forces if you wear a
pacemaker. Do not hold any components closely
in front of your body. The minimum distance be-
tween your pacemaker and the rotor should be
more than at least 2 cm.
Opposite polarizations attract and might impact.
Remove center screw and dismantle the rotor.
Open the terminal box cover and loosen the
screws on the strain relief. Remove screw plug
M16x1.5. Place all parts back into the shipping
container or on a clean and non-metallic surface.
Required tools
Allen wrench, 6mm
Screwdriver, 12x1mm and 3x0.5mm
Torx wrench, TX 10
Wire cutter
PUR cable stripping tool
Insulation stripper for 0.75 mm²
ferrules for 0.75 mm²
crimp tool for ferrule
Spanner wrench 23 mm, 25 mm, 22 mm
