4b
Downloaded from
www.Manualslib.com

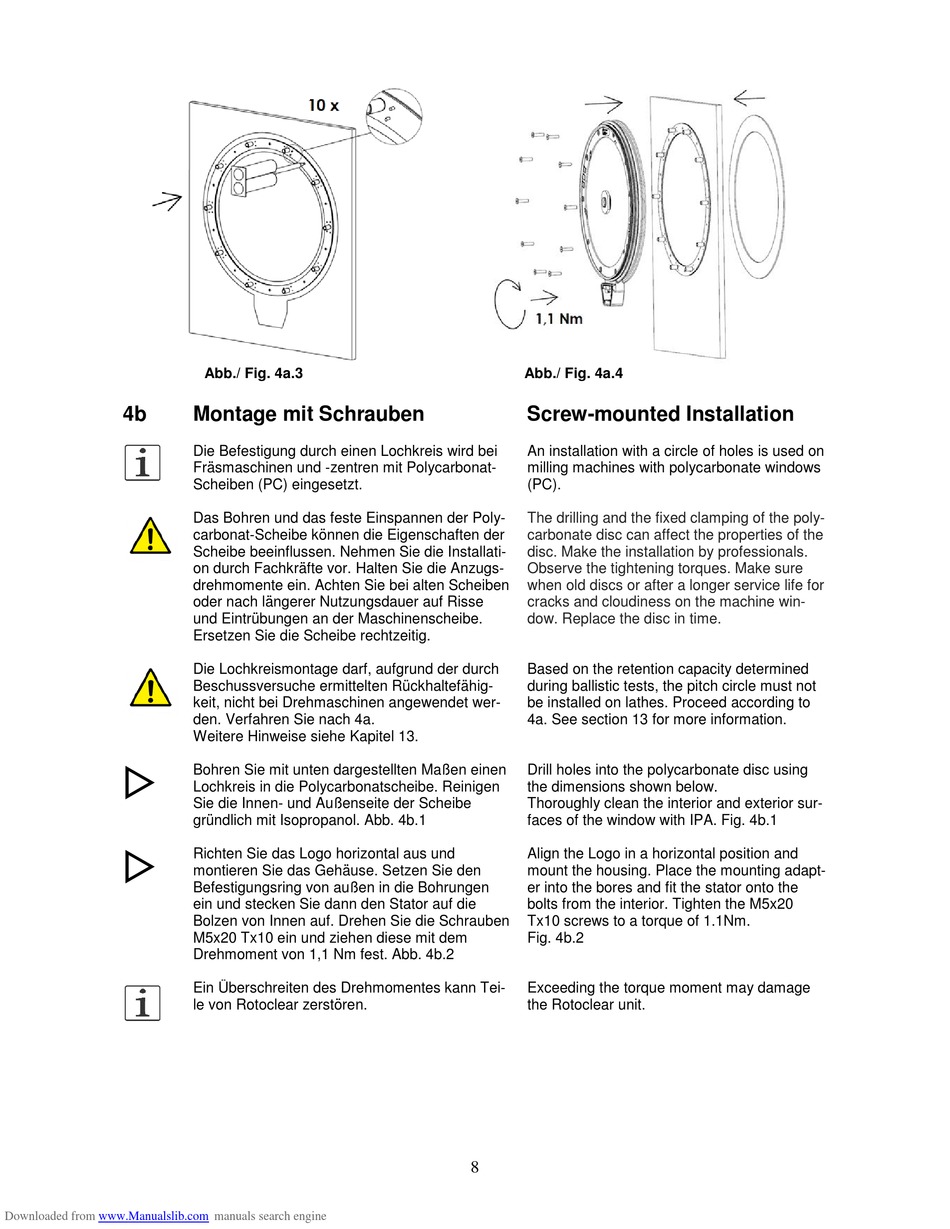

Abb./ Fig. 4a.3
Montage mit Schrauben
Die Befestigung durch einen Lochkreis wird bei
Fräsmaschinen und -zentren mit Polycarbonat-
Scheiben (PC) eingesetzt.
Das Bohren und das feste Einspannen der Poly-
carbonat-Scheibe können die Eigenschaften der
Scheibe beeinflussen. Nehmen Sie die Installati-
on durch Fachkräfte vor. Halten Sie die Anzugs-
drehmomente ein. Achten Sie bei alten Scheiben
oder nach längerer Nutzungsdauer auf Risse
und Eintrübungen an der Maschinenscheibe.
Ersetzen Sie die Scheibe rechtzeitig.
Die Lochkreismontage darf, aufgrund der durch
Beschussversuche ermittelten Rückhaltefähig-
keit, nicht bei Drehmaschinen angewendet wer-
den. Verfahren Sie nach 4a.
Weitere Hinweise siehe Kapitel 13.
Bohren Sie mit unten dargestellten Maßen einen
Lochkreis in die Polycarbonatscheibe. Reinigen
Sie die Innen- und Außenseite der Scheibe
gründlich mit Isopropanol. Abb. 4b.1
Richten Sie das Logo horizontal aus und
montieren Sie das Gehäuse. Setzen Sie den
Befestigungsring von außen in die Bohrungen
ein und stecken Sie dann den Stator auf die
Bolzen von Innen auf. Drehen Sie die Schrauben
M5x20 Tx10 ein und ziehen diese mit dem
Drehmoment von 1,1 Nm fest. Abb. 4b.2
Ein Überschreiten des Drehmomentes kann Tei-
le von Rotoclear zerstören.
manuals search engine
Abb./ Fig. 4a.4
Screw-mounted Installation
An installation with a circle of holes is used on
milling machines with polycarbonate windows
(PC).
The drilling and the fixed clamping of the poly-
carbonate disc can affect the properties of the
disc. Make the installation by professionals.
Observe the tightening torques. Make sure
when old discs or after a longer service life for
cracks and cloudiness on the machine win-
dow. Replace the disc in time.
Based on the retention capacity determined
during ballistic tests, the pitch circle must not
be installed on lathes. Proceed according to
4a. See section 13 for more information.
Drill holes into the polycarbonate disc using
the dimensions shown below.
Thoroughly clean the interior and exterior sur-
faces of the window with IPA. Fig. 4b.1
Align the Logo in a horizontal position and
mount the housing. Place the mounting adapt-
er into the bores and fit the stator onto the
bolts from the interior. Tighten the M5x20
Tx10 screws to a torque of 1.1Nm.
Fig. 4b.2
Exceeding the torque moment may damage
the Rotoclear unit.
8
