6.
Vorbereitung der Sperrluft mit
einem Schutzschlauch
Das Kabel wird im Arbeitsraum der Werkzeug-
maschine durch den Schutzschlauch oder das
Schutzrohr gezogen. Durch diesen Schutz-
schlauch wird Luft nach innen zum Gerät ge-
führt. Die Sperrluft verhindert das Eindringen von
Kühlmittel. Die Sperrluft muss grundsätzlich
angeschlossen sein. Durch unterschiedliche
Dimensionen der Leitungen muss der Einstell-
druck individuell angepasst werden. Abb. 6.2
Zum sicheren Betrieb des Gerätes ist ein Stau-
druck von 2-5mbar (200-500Pa) in der An-
schlussbox erforderlich. Nur so ist das Gerät
dicht. Einen entsprechenden Adapter bieten wir
als Zubehör an. Abb. 6.1
Prüfen Sie im Zweifelsfall den Staudruck in der
Box. Benutzen Sie dazu einen Adapter mit Ma-
nometer (Zubehör). Drücken Sie den Adapter
auf die offene Anschlussbox.
Verändern Sie den Einspeisedruck bis Sie min-
destens einen Staudruck von 2mbar (200Pa)
erreicht haben.
Je nach Einbausituation kann es sinnvoll sein,
ein starres Schutzrohr Ø 12x1 mit nachfolgen-
dem Kabelschlepp zu verlegen. Abb. 6.3
Wenn Sie die Dimensionen und Längen nach
Abb. 6.2 und 6.3 einhalten werden, können Sie
den Einspeisedruck auf ca. 0,5 bar einstellen. In
Abhängigkeit vom Abstand zwischen Einspei-
sung und Rotoclear kann der Einspeise-druck
von 0,3 bis 2 bar notwendig sein um die Sperrluft
von mindestens 1,2 Nm³/h erlangen. Eine ge-
naue Einstellung (Abb. 6.1) reduziert den Luft-
verbrauch.
Der Hersteller bietet zudem in seinem Zubehör
Messmittel zur exakten Einstellung des Druckes
in der Anschlussbox an.

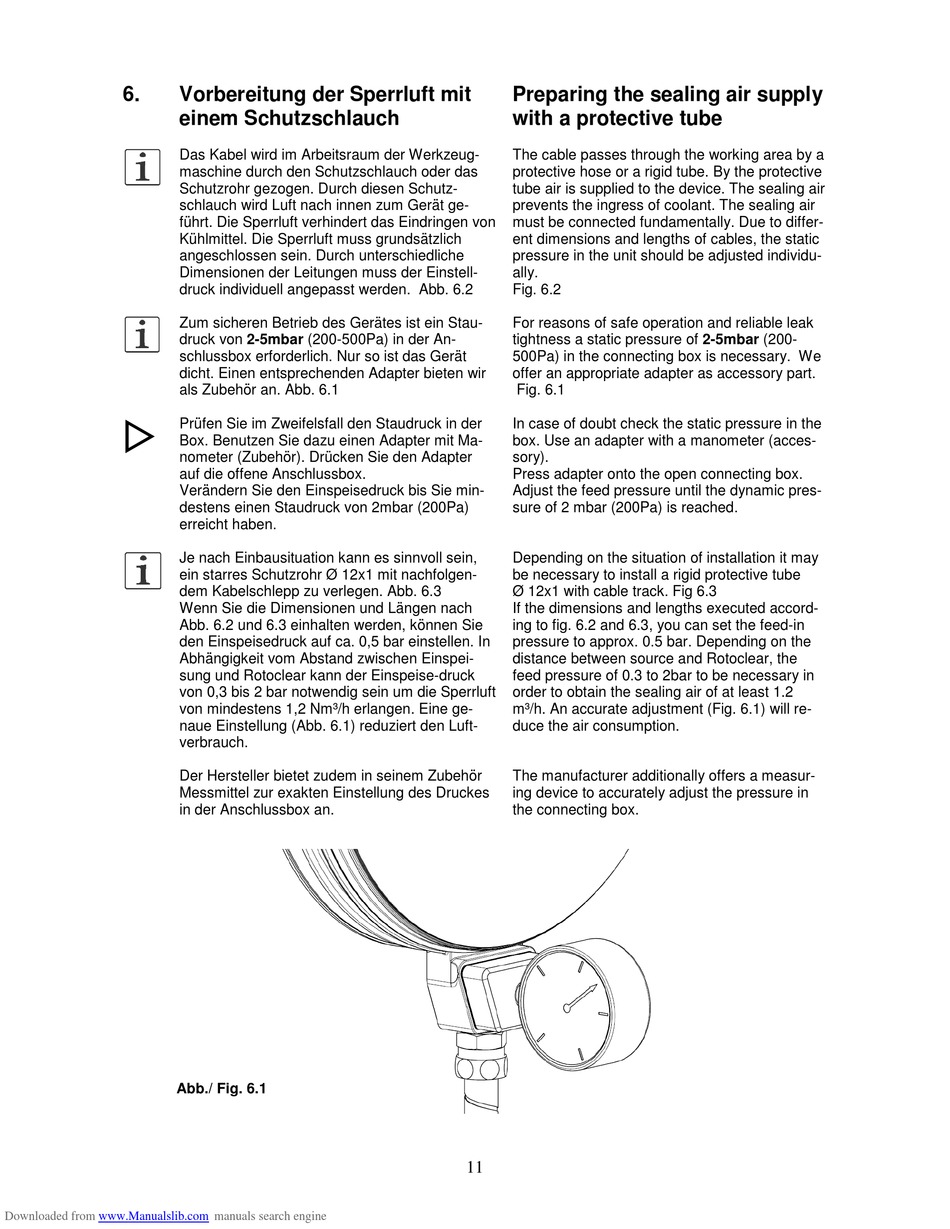

Abb./ Fig. 6.1
Downloaded from
www.Manualslib.com
manuals search engine
Preparing the sealing air supply
with a protective tube
The cable passes through the working area by a
protective hose or a rigid tube. By the protective
tube air is supplied to the device. The sealing air
prevents the ingress of coolant. The sealing air
must be connected fundamentally. Due to differ-
ent dimensions and lengths of cables, the static
pressure in the unit should be adjusted individu-
ally.
Fig. 6.2
For reasons of safe operation and reliable leak
tightness a static pressure of 2-5mbar (200-
500Pa) in the connecting box is necessary. We
offer an appropriate adapter as accessory part.
Fig. 6.1
In case of doubt check the static pressure in the
box. Use an adapter with a manometer (acces-
sory).
Press adapter onto the open connecting box.
Adjust the feed pressure until the dynamic pres-
sure of 2 mbar (200Pa) is reached.
Depending on the situation of installation it may
be necessary to install a rigid protective tube
Ø 12x1 with cable track. Fig 6.3
If the dimensions and lengths executed accord-
ing to fig. 6.2 and 6.3, you can set the feed-in
pressure to approx. 0.5 bar. Depending on the
distance between source and Rotoclear, the
feed pressure of 0.3 to 2bar to be necessary in
order to obtain the sealing air of at least 1.2
m³/h. An accurate adjustment (Fig. 6.1) will re-
duce the air consumption.
The manufacturer additionally offers a measur-
ing device to accurately adjust the pressure in
the connecting box.
