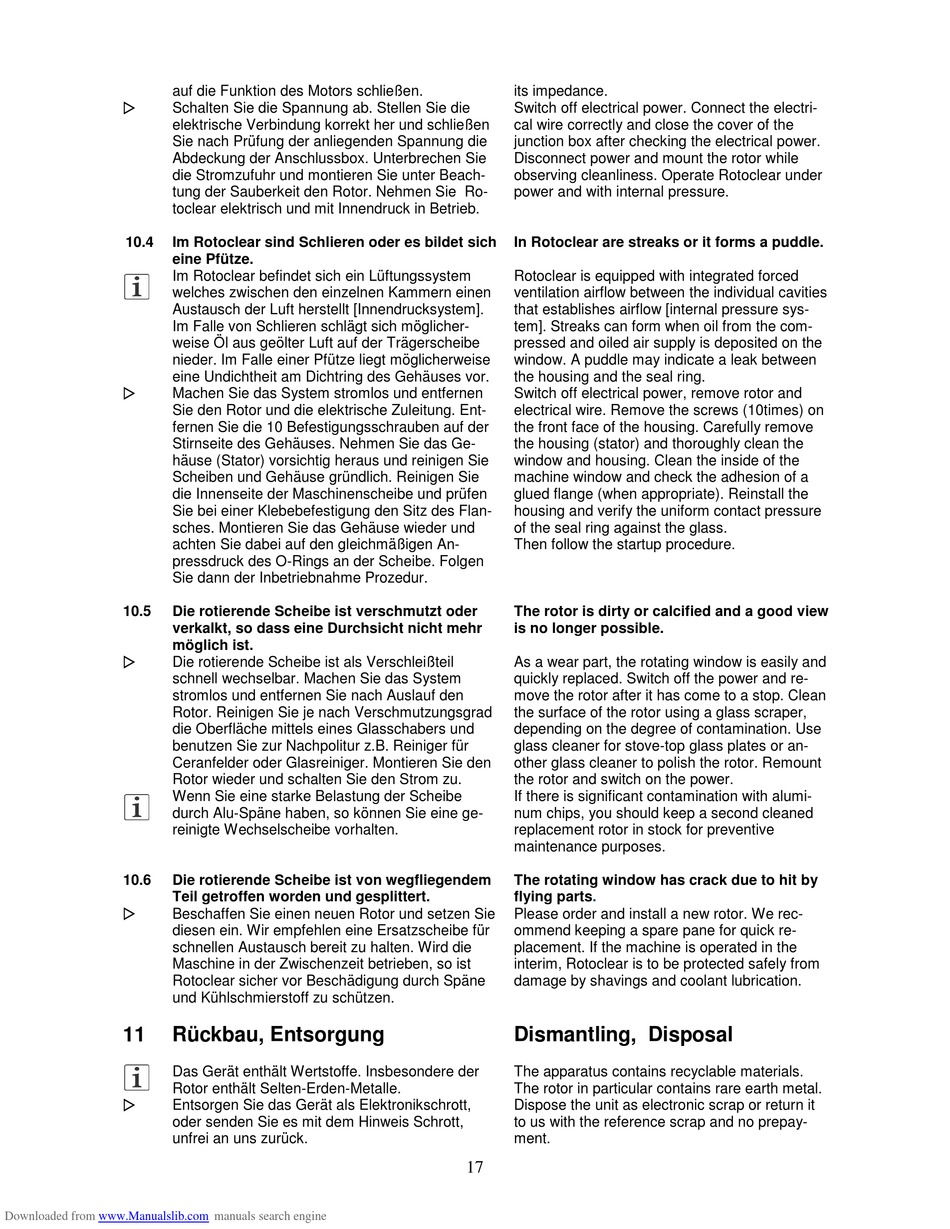

auf die Funktion des Motors schließen.
Schalten Sie die Spannung ab. Stellen Sie die
elektrische Verbindung korrekt her und schließen
Sie nach Prüfung der anliegenden Spannung die
Abdeckung der Anschlussbox. Unterbrechen Sie
die Stromzufuhr und montieren Sie unter Beach-
tung der Sauberkeit den Rotor. Nehmen Sie Ro-
toclear elektrisch und mit Innendruck in Betrieb.
10.4
Im Rotoclear sind Schlieren oder es bildet sich
eine Pfütze.
Im Rotoclear befindet sich ein Lüftungssystem
welches zwischen den einzelnen Kammern einen
Austausch der Luft herstellt [Innendrucksystem].
Im Falle von Schlieren schlägt sich möglicher-
weise Öl aus geölter Luft auf der Trägerscheibe
nieder. Im Falle einer Pfütze liegt möglicherweise
eine Undichtheit am Dichtring des Gehäuses vor.
Machen Sie das System stromlos und entfernen
Sie den Rotor und die elektrische Zuleitung. Ent-
fernen Sie die 10 Befestigungsschrauben auf der
Stirnseite des Gehäuses. Nehmen Sie das Ge-
häuse (Stator) vorsichtig heraus und reinigen Sie
Scheiben und Gehäuse gründlich. Reinigen Sie
die Innenseite der Maschinenscheibe und prüfen
Sie bei einer Klebebefestigung den Sitz des Flan-
sches. Montieren Sie das Gehäuse wieder und
achten Sie dabei auf den gleichmäßigen An-
pressdruck des O-Rings an der Scheibe. Folgen
Sie dann der Inbetriebnahme Prozedur.
10.5
Die rotierende Scheibe ist verschmutzt oder
verkalkt, so dass eine Durchsicht nicht mehr
möglich ist.
Die rotierende Scheibe ist als Verschleißteil
schnell wechselbar. Machen Sie das System
stromlos und entfernen Sie nach Auslauf den
Rotor. Reinigen Sie je nach Verschmutzungsgrad
die Oberfläche mittels eines Glasschabers und
benutzen Sie zur Nachpolitur z.B. Reiniger für
Ceranfelder oder Glasreiniger. Montieren Sie den
Rotor wieder und schalten Sie den Strom zu.
Wenn Sie eine starke Belastung der Scheibe
durch Alu-Späne haben, so können Sie eine ge-
reinigte Wechselscheibe vorhalten.
10.6
Die rotierende Scheibe ist von wegfliegendem
Teil getroffen worden und gesplittert.
Beschaffen Sie einen neuen Rotor und setzen Sie
diesen ein. Wir empfehlen eine Ersatzscheibe für
schnellen Austausch bereit zu halten. Wird die
Maschine in der Zwischenzeit betrieben, so ist
Rotoclear sicher vor Beschädigung durch Späne
und Kühlschmierstoff zu schützen.
11
Rückbau, Entsorgung
Das Gerät enthält Wertstoffe. Insbesondere der
Rotor enthält Selten-Erden-Metalle.
Entsorgen Sie das Gerät als Elektronikschrott,
oder senden Sie es mit dem Hinweis Schrott,
unfrei an uns zurück.
Downloaded from
www.Manualslib.com
manuals search engine
its impedance.
Switch off electrical power. Connect the electri-
cal wire correctly and close the cover of the
junction box after checking the electrical power.
Disconnect power and mount the rotor while
observing cleanliness. Operate Rotoclear under
power and with internal pressure.
In Rotoclear are streaks or it forms a puddle.
Rotoclear is equipped with integrated forced
ventilation airflow between the individual cavities
that establishes airflow [internal pressure sys-
tem]. Streaks can form when oil from the com-
pressed and oiled air supply is deposited on the
window. A puddle may indicate a leak between
the housing and the seal ring.
Switch off electrical power, remove rotor and
electrical wire. Remove the screws (10times) on
the front face of the housing. Carefully remove
the housing (stator) and thoroughly clean the
window and housing. Clean the inside of the
machine window and check the adhesion of a
glued flange (when appropriate). Reinstall the
housing and verify the uniform contact pressure
of the seal ring against the glass.
Then follow the startup procedure.
The rotor is dirty or calcified and a good view
is no longer possible.
As a wear part, the rotating window is easily and
quickly replaced. Switch off the power and re-
move the rotor after it has come to a stop. Clean
the surface of the rotor using a glass scraper,
depending on the degree of contamination. Use
glass cleaner for stove-top glass plates or an-
other glass cleaner to polish the rotor. Remount
the rotor and switch on the power.
If there is significant contamination with alumi-
num chips, you should keep a second cleaned
replacement rotor in stock for preventive
maintenance purposes.
The rotating window has crack due to hit by
flying
parts.
Please order and install a new rotor. We rec-
ommend keeping a spare pane for quick re-
placement. If the machine is operated in the
interim, Rotoclear is to be protected safely from
damage by shavings and coolant lubrication.
Dismantling, Disposal
The apparatus contains recyclable materials.
The rotor in particular contains rare earth metal.
Dispose the unit as electronic scrap or return it
to us with the reference scrap and no prepay-
ment.
