5 Installation und Inbetriebnahme
5
Installation und Inbetriebnahme
Der Kompaktmengenumwerter ist in einem Kunststoffgehäuse mit Schutzgrad IP66 eingebaut. Das
Gerät ist für den Einbau in EX-Zone-0 und EX-Zone-1 zugelassen. Die Modulausstattung ist für die
jeweilige Installationsumgebung unterschiedlich und muss unbedingt beachtet werden. Details
dazu sind im Kapitel 2 zu finden.
29
Im Gehäuse befindet sich die vollständig gekapselte Elektronik, die Batterie für die
Stromversorgung und ein digitaler Drucksensor. Der Drucksensor hat einen M12x1,5 (DIN W 3861)
Prozessanschluss.
Im unteren Teil des Gehäuses befinden sich die Kabeldurchführungen der Mess- und
Signalleitungen. Kabelschirme müssen an diesen Kabelverschraubungen (leitend) aufgelegt
werden.

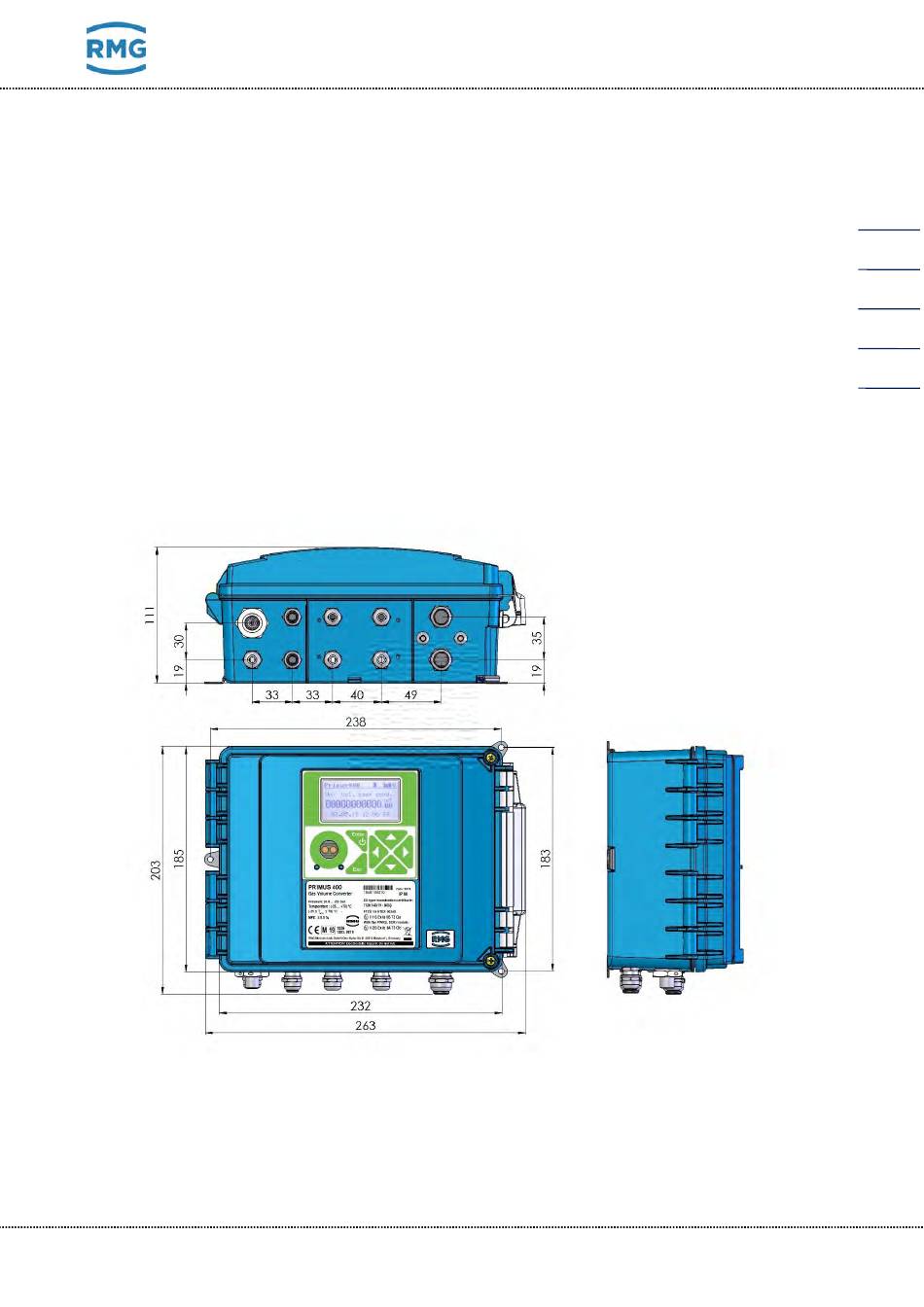

5.1 Abmessungen des Gerätes
Abb. 1: Primus 400 Geräteabmessungen
Handbuch Primus 400 ꞏ DE01 ꞏ 14.05.2020
