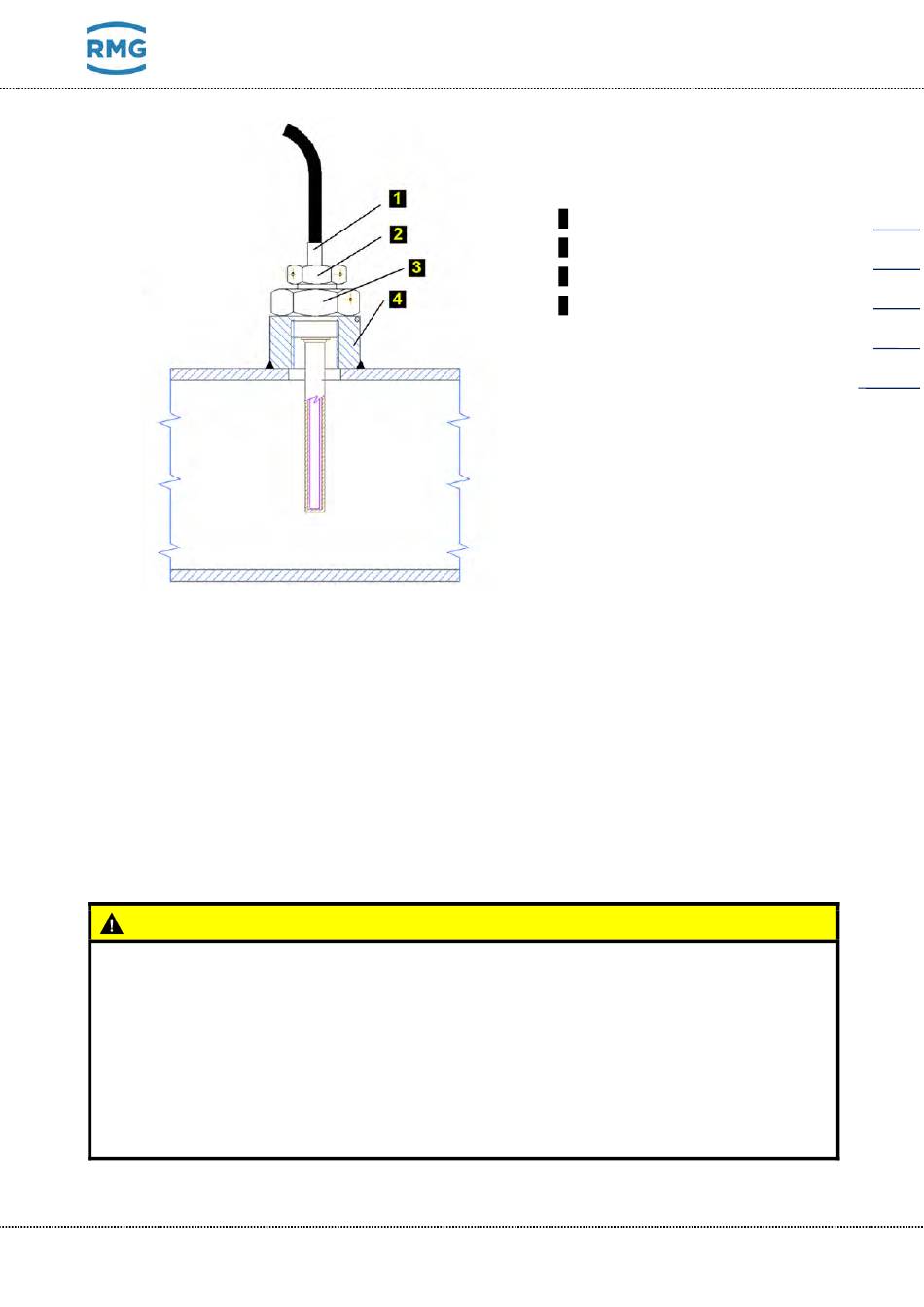

Abb. 9: Montage des Temperatursensors mit einem geraden Schweißnippel

5.5 Elektrischer Anschluss

Nachfolgend wird die elektrische Verbindung des Mengenumwerters mit anderen Geräten
beschrieben. Damit die beschriebenen Verbindungen einwandfrei funktionieren, muss das Gerät
korrekt konfiguriert werden. Das Gerät kann entweder mit der Bediensoftware [19] oder über die
Gerätetastatur konfiguriert werden (siehe Abschnitt 6.8).

5.5.1 Anschlusskabel

Vorsicht
Grundsätzlich abgeschirmte Kabel verwenden, die der Norm entsprechen[5], um das
Gerät mit anderen Geräten zu verbinden.
Geräteseitig müssen die Abschirmungen aller angeschlossenen Kabel mit dem
Metallkörper der Kabelverschraubung gemäß Abb. 10 verbunden werden.
Bei der Installation des Gerätes und dem Anschluss der Kabelabschirmungen
sicherstellen, dass keine Erdschleifen erzeugt werden.
Alle Kabelverschraubungen im Gerät sind elektrisch untereinander verbunden. Das bedeutet,
dass die Abschirmungen aller Kabel, die in das Gerät eintreten, miteinander verbunden sind.
Damit ist ein hoher Widerstand gegen elektromagnetische Störungen gewährleistet.
5 Installation und Inbetriebnahme
1 Temperatursensor
2 Sicherungsmutter
3 Tauchhülse
4 Gerader Schweißnippel
