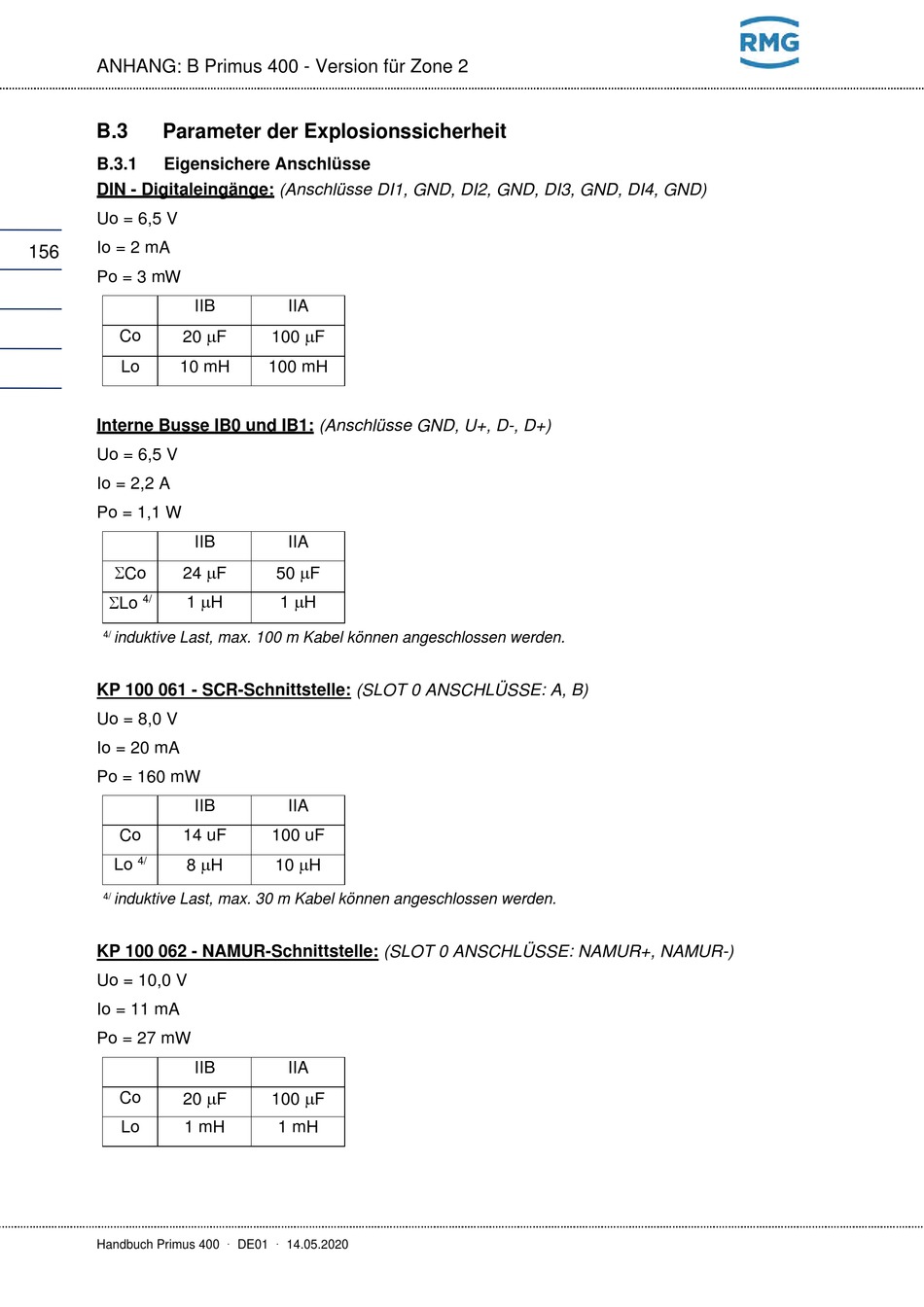

ANHANG: B Primus 400 - Version für Zone 2
B.3

Parameter der Explosionssicherheit

B.3.1 Eigensichere Anschlüsse
DIN - Digitaleingänge: (Anschlüsse DI1, GND, DI2, GND, DI3, GND, DI4, GND)
Uo = 6,5 V
Io = 2 mA
156
Po = 3 mW
IIB
20 F
Co
Lo 10 mH
Interne Busse IB0 und IB1: (Anschlüsse GND, U+, D-, D+)
Uo = 6,5 V
Io = 2,2 A
Po = 1,1 W
IIB
Co 24 F
1 H
Lo
4/
4/ induktive Last, max. 100 m Kabel können angeschlossen werden.
KP 100 061 - SCR-Schnittstelle: (SLOT 0 ANSCHLÜSSE: A, B)
Uo = 8,0 V
Io = 20 mA
Po = 160 mW
IIB
Co 14 uF
8 H
4/
Lo
4/ induktive Last, max. 30 m Kabel können angeschlossen werden.
KP 100 062 - NAMUR-Schnittstelle: (SLOT 0 ANSCHLÜSSE: NAMUR+, NAMUR-)
Uo = 10,0 V
Io = 11 mA
Po = 27 mW
IIB
20 F
Co
Lo 1 mH
Handbuch Primus 400 ꞏ DE01 ꞏ 14.05.2020
IIA
100 F
100 mH
IIA
50 F
1 H
IIA
100 uF
10 H
IIA
100 F
1 mH
