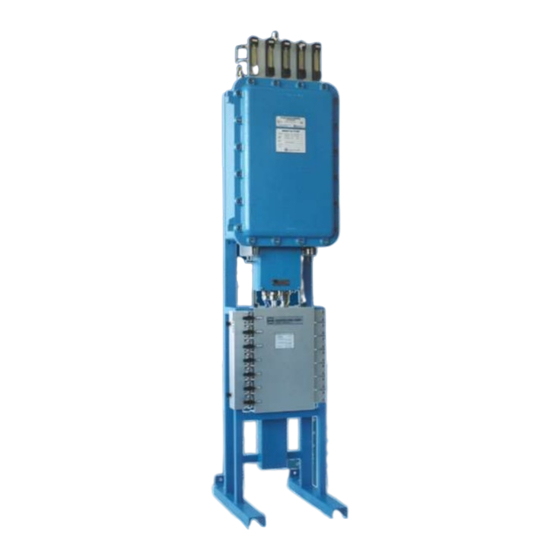

RMG PGC 9300 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. RMG Anleitungen
  4. Messgeräte
  5. PGC 9300
  6. Bedienungsanleitung

RMG PGC 9300 Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für PGC 9300:
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
PGC 9300 – Messwerk
BEDIENUNGSANLEITUNG
Reliable Measurement of Gas
Stand:
14.06.2018
Version
07
Inhaltsverzeichnis
loading

Verwandte Anleitungen für RMG PGC 9300

Inhaltszusammenfassung für RMG PGC 9300

  • Seite 1 PGC 9300 – Messwerk BEDIENUNGSANLEITUNG Reliable Measurement of Gas Stand: 14.06.2018 Version...
  • Seite 2 Erstellungsdatum August 2012 1. Revision März 2013 2. Revision September 2013 3. Revision März 2015 4. Revision 2016 5. Revision Januar 2017 6. Revision 14.06.2018 Dokumentversion und Dokumentver- PGC9300_ME_manual_de_07 Sprache sion 14.06.2018 Sprache Handbuch PGC 9300 · DE07 · 14.06.2018...

  • Seite 3: Inhaltsverzeichnis

    1.4.4 2 KURZANLEITUNG ................27 Mechanischer Anschluss .................. 27 Elektrischer Anschluss ..................29 Inbetriebnahme ....................30 3 DER GASCHROMATOGRAPH PGC 9300 ........31 Typenbezeichnug ....................31 Arbeitsweise ......................33 Aufbau der Messwerkeinheit ................35 Gasverteilung ....................... 38 Der Gaschromatograph ..................39 Analysenablauf ....................
  • Seite 4 Anhang 2 A: Fehler im fortlaufenden Analysenbetrieb ........70 Anhang 2 B: Fehler während der Nachkalibrierung ..........71 Anhang 2 C: Netzausfall des GC 9300 ..............72 ANHANG 3: VORFILTER SPÜLEINHEIT ..........73 ANHANG 4: ZULASSUNGEN ..............78 Handbuch PGC 9300 · DE07 · 14.06.2018...

  • Seite 5: Über Diese Anleitung

    Gasbestandteile durchführen zu können, sind diese regelmäßigen War- tungsaufgaben nötig, um den PGC 9300 funktionsfähig zu halten. Das zweite Kapitel ist eine Kurzanleitung zum Anschließen des PGC 9300. Dabei wird insbesondere der elektrische und mechanische Anschluss skizziert. Die „rich- tige“...

  • Seite 6: Ziel Der Anleitung

    Diese Anleitung vermittelt Informationen, die für den störungsfreien und sicheren Betrieb erforderlich sind. Der Gaschromatograph PGC 9300 wurde nach dem Stand der Technik und aner- kannten sicherheitstechnischen Normen und Richtlinien konzipiert und gefertigt. Dennoch können bei seiner Verwendung Gefahren auftreten, die durch Beachten dieser Anleitung vermeidbar sind.

  • Seite 7: Aufbau Von Hinweisen

    Gerät oder in der Umgebung die Folge sein. Hinweis Dieser Hinweis gibt Ihnen Tipps, die Ihnen Ihre Arbeit erleichtern können. Zusätzlich erhalten Sie durch diesem Hinweis weitere Informationen zum Gerät oder zum Arbeitsprozess, mit dem fehlerhaftes Verhalten vermieden werden kann. Handbuch PGC 9300 · DE07 · 14.06.2018...

  • Seite 8: Arbeiten Mit Dem Gerät

    • Beachten Sie ergänzend die lokalen gesetzlichen Unfallverhütungs-, Instal- lation und Montagevorschriften. Vorsicht Sämtliche Hinweise im Handbuch sind zu beachten. Die Benutzung des Gaschromatograph PGC 9300 ist nur nach Vorgabe der Bedienungsanleitung zulässig. Für Schäden, die durch Nichtbeachtung der Betriebsanleitung entstehen, übernimmt RMG keine Haftung.
  • Seite 9 • Für einen sicheren Betrieb müssen die Technischen Daten beachtet und befolgt werden (Anhang 1: Technische Daten). Leistungsgrenzen dürfen Sie nicht überschreiten. • Für einen sicheren Betrieb darf der Gaschromatograph PGC 9300 nur im Rahmen der bestimmungsgemäßen Verwendung angewendet werden (Ka- pitel 3 Der Gaschromatograph PGC 9300 und 3.8 Anwendungsbereich) •...
  • Seite 10 Gasleitungen zum Messwerk, sowie das Messwerk selbst gespült wur- den. Befindet sich noch Luft im Leitungssystem oder im Messwerk, so führt dies zur Zerstörung des Messwerks. Beachten Sie dazu auch die Be- dienungsanleitung zum PGC-Messwerk CP 4900! Handbuch PGC 9300 · DE07 · 14.06.2018...
  • Seite 11 • Die Messanlage ist vor der Inbetriebnahme auf Vollständigkeit zu überprü- fen. • Befestigen Sie den PGC 9300 am Boden, um einen sicheren Stand zu ge- währleisten. Benutzen Sie dazu Schellen, o.ä. um die Füße am Boden zu fest zuhalten. Im hinteren Bereich der Füße befinden sich Befestigungsö- sen, die eine Montage an der Wand oder einer Schwelle erlauben.

  • Seite 12: Gefahren Bei Wartung Und Instandsetzung

    Gerät beschädigt werden. Reinigen Sie das Gerät nur gemäß der Be- triebsanleitung. Nur mit einem leicht feuchten Tuch reinigen! Gefahr Der Gaschromatograph PGC 9300 darf nur bestimmungsgemäß eingesetzt werden! (Kapitel 3 Der Gaschromatograph PGC 9300 und 3.8 Anwen- dungsbereich). Handbuch PGC 9300 · DE07 · 14.06.2018...

  • Seite 13: Qualifikation Des Personals

    Strom- und Spannungswerte können im explosionsgefährdeten Bereich Explosio- nen auslösen. Die Risikobeurteilung setzt voraus, dass bei einem Anschluss eines PGC 9300 eine Entleerung und Lüftung der Rohrleitung stattfindet. Somit und nur dann befindet sich in der Rohrleitung kein explosionsfähiges Gasgemisch. Selbst- verständlich sind nur Arbeiten von geschultem Personal zulässig (s.
  • Seite 14 Eine durch Aufschlag oder Reibung verursachte Zündgefahr ist zu vermei- den. In explosionsgefährdeten Bereichen darf die vom Gaschromatograph PGC 9300 weiterführende Verkabelung und Installation nur durch geschul- tes Personal gemäß EN60079-14 und unter Berücksichtigung der nationa- len Bestimmungen erfolgen. Als Fachkräfte gelten Personen nach DIN VDE 0105 oder IEC 364 oder di- rekt vergleichbaren Normen Nur geschultes und unterwiesenes Personal einsetzen.

  • Seite 15: Gültigkeit Der Anleitung

    Gültigkeit der Anleitung Diese Anleitung beschreibt den Gaschromatograph PGC 9300. Der Gaschromato- graph PGC 9300 ist nur ein Teil einer kompletten Anlage. Auch die Anleitungen der anderen Komponenten der Anlage sind zu beachten. Wenn Sie widersprüchli- che Anweisungen finden, nehmen Sie Kontakt mit RMG und/oder den Herstellern der anderen Komponenten auf.

  • Seite 16: Verantwortung Des Betreibers

    • Stöße und Vibrationen sind zu vermeiden • PGC 9300 vor Feuchtigkeit schützen • Transport nur liegend auf dem Rücken • PGC 9300 auf einer Palette mit Keilen und Spanngurten gesichert transpor- tieren, gegen Bewegen und Kippen sichern Handbuch PGC 9300 · DE07 · 14.06.2018...

  • Seite 17: Lieferumfang

    Transportes bitte umgehend den Service von RMG kontaktieren Gefahr Verletzungsgefahr beim Transport • Zum Heben der PGC 9300 dürfen nur Halterungs- und Rahmenelemente verwendet werden. • Bitte beachten Sie den entsprechenden zulässigen Lasten für die Hebevor- richtungen (s. Kapitel Anhang 1: Technische Daten).

  • Seite 18: Lagerung

    1 Über diese Anleitung 1.2.10 Lagerung Vermeiden Sie lange Lagerzeiten. Der PGC 9300 ist ein hoch präzises Messgerät, das nicht länger gelagert werden sollte. Bei einer längeren Lagerung (größer 4 Wochen) kann sonst eine erneute Werkskalibrierung erforderlich werden. Prüfen Sie den Gaschromatograph PGC 9300 nach der Lagerung auf Beschädigungen und Funktion.

  • Seite 19: Explosionsgeschützte Ausführung

    T5 / T4 Gb Das Gerät entspricht den Bestimmungen der Richtlinie 94/9/EG. Gefahr Der PGC 9300 darf in explosionsgefährdeten Bereichen in Zone 1 installiert werden, die durch Gase und Dämpfe gefährdet sind, die der Explosions- gruppe IIB+H und der Temperaturklasse T4 bzw. T5 zugeordnet sind.

  • Seite 20: Anschlussgehäuse In Erhöhter Sicherheit

    Nicht benutzte Öffnungen für Leitungseinführungen sind durch schlag- feste, gegen Selbstlockern und Verdrehen gesicherte Verschluss-Stopfen zu verschließen. Beim Schließen ist zu beachten, dass die Dichtungen wirksam bleiben, um die Schutzart IP 54 zu gewährleisten. Handbuch PGC 9300 · DE07 · 14.06.2018...

  • Seite 21: Kontroll- Und Wartungsarbeiten

    Betrieb des Gerätes und für jegliche Inanspruchnahme von Garantieleistungen. Hinweis Handbuch, Wartungsbuch sowie Abnahmeprüfzeugnis und Prüfprotokolle sind in der Nähe des PGC 9300 zugänglich und stets griffbereit aufzube- wahren (siehe auch Kapitel 1.2.4.2 Gefahren bei der Inbetriebnahme). Alle Maßnehmen, insbesondere sämtliche Wartungsarbeiten sind zu doku- mentieren.
  • Seite 22 Drahtbürsten gereinigt werden, sondern nur auf chemischem Weg, z.B. mit reduzierenden Ölen. Anschließend sind Spalte wieder sorgfältig mit säurefreien Korrosionsschutzmitteln, z.B. ESSO RUST BAN 397, Mobil Oil Tecrex 39 oder gleichwertigen zu schützen. Handbuch PGC 9300 · DE07 · 14.06.2018...

  • Seite 23: Kondensat Ablassen Am Messwerk

    Kondensat ablassen am Messwerk Am Messwerk befinden sich Membranfilter mit Kondensat-Sammelbehälter (Abbil- dung 6: Gaschromatograph PGC 9300, Pos. 6, einer pro Gasstrom, Standard bei Bi- ogas, Option bei Erdgas). Von Zeit zu Zeit ist das Kondensat über die Entleerungs- ventile unter den Behältern abzulassen.

  • Seite 24: Trägergasflasche Wechseln

    1.4.3 Trägergasflasche wechseln Für den Betrieb des PGC 9300 ist beim Trägergas ein Eingangsdruck von 5,5 bar erforderlich. Dieser Wert darf um maximal 10% unterschritten werden, darunter wird ein Alarm ausgelöst. Da das Trägergas auch eine Schutzfunktion hat und das Messwerk vor dem Eindringen von Sauerstoff schützt, sollte dieser Fall nie eintre-...
  • Seite 25 Entlüftungsventil 1A öffnen und nach erfolgtem Druckausgleich 1A wie- der schließen. Vorsicht ACHTUNG: (Träger-) Gas entströmt unter Flaschendruck! Punkte (5.) und (6.) weitere zweimal ausführen, um den Hochdruckbe- reich Luft-frei zu spülen. Flaschenventil A und danach Entnahmeventil 2A öffnen. Handbuch PGC 9300 · DE07 · 14.06.2018...
  • Seite 26 Trägergas weitere 2 Minuten ausströmen lassen, um beide Seiten der Umschalteinheit Luft-frei zu spülen. Verschraubung am Trägergaseingang des PGCs wieder festziehen. Alle Leitungen auf Leckage Freiheit überprüfen. Am Wahlschalter die Flasche wählen, die zur Entnahme im Betrieb ge- nutzt werden soll. Handbuch PGC 9300 · DE07 · 14.06.2018...
  • Seite 27 1 Über diese Anleitung Abbildung 1: Blockschaltbild automatische Umschalteinheit Typ USE-3A Handbuch PGC 9300 · DE07 · 14.06.2018...

  • Seite 28: Wechsel Des Trägergasfilters

    Deshalb ist bei allen Messwerken mit Sauerstoff / Wasserstoff-Messung am Trä- gergas-eingang ein zusätzlicher Filter eingebaut (Abbildung 6: Gaschromatograph PGC 9300, Pos. 6). Es handelt sich dabei um einen Feuchtigkeitsfilter, der Wasser aus dem Trägergas herausfiltert. Der Filter kann bei RMG als Ersatzteil bezogen werden, die Typenbezeichnung lautet: Gas Clean Moisture Filter (Fa.
  • Seite 29 Abbildung 2: Molsiebfilter 11. Die Verschraubung unter Durchfluss wieder schließen. 12. Die Verschraubung und den Bereich der Rändelverschraubung mit einem Spür- gerät auf Lecks untersuchen. 13. Mindestens 6 Stunden warten, bis das Messwerk gespült ist. Handbuch PGC 9300 · DE07 · 14.06.2018...
  • Seite 30 Der gesättigte Filter gilt als Sondermüll und ist gemäß den gesetzlichen Vorgaben zu entsorgen. Im Anhang 3: Vorfilter Spüleinheit wird beschrieben, wie – mit 2 Filtereinheiten - ein einfacher Wechsel mit reduzierten Wartezeiten realisiert werden kann. Handbuch PGC 9300 · DE07 · 14.06.2018...

  • Seite 31: Kurzanleitung

    Anwender alle diese Sicherheitshinweise voll- ständig kennt und bei seiner Arbeit mit dem Gerät umsetzt. RMG lehnt eine Haftung bei sämtlichen Beschädigungen des Gerätes oder weiteren angeschlossenen Geräten ab, wenn ein Anwender aus diesem Kapitel „Kurzanleitung“ ableitet, auch nur eine der gesamten Handbuch aufgeführten Sicherheitshinweise vernachlässigen zu können.
  • Seite 32 Grenzwerte erfolgt eine Fehlermeldung und es wird keine weitere Analyse durchgeführt. Weiteres Vorgehen Nach dem Abgleich der Eingangsdrücke ist im manuellen Modus die Betriebsart „Normale-Kalib.“ anzuwählen. Der Chromatograph führt einen Kalibrierzyklus durch. Handbuch PGC 9300 · DE07 · 14.06.2018...

  • Seite 33: Elektrischer Anschluss

    2 Kurzanleitung Nach erfolgreicher Kalibrierung wechselt der PGC 9300 automatisch in die Be- triebsart „Autorun“. Details bei einer Unterbrechung der Trägergasversorgung lesen Sie bitte im Kapi- tel 4.5 Unterbrechung der Trägergasversorgung nach. 2.2 Elektrischer Anschluss Klemmenbelegung: Messwerk Signal GC 9300...

  • Seite 34: Inbetriebnahme

    2 Kurzanleitung 2.3 Inbetriebnahme Die Inbetriebnahme findet in der Regel zusammen mit dem Kontroller statt. Lesen Sie dazu das zugehörige Handbuch des GC 9300 (PGC9300_AC_ma- nual_de_12). Handbuch PGC 9300 · DE07 · 14.06.2018...

  • Seite 35: Der Gaschromatograph Pgc 9300

    Parameter berechnet werden können. Diese andere separate Auswerteein- heit ist der GC 9300, der als Auswerteeinheit und Steuerrechner den Ablauf der Analyse bestimmt und die Messergebnisse ausgibt. Der PGC 9300 wird immer zu- sammen mit dem GC 9300 betrieben.
  • Seite 36 Messbereich für H C (Trägergas Argon) He, H A (Trägergas Helium) , CO PGC 9305 Erdgas B (Trägergas Helium) bis C Die zeitliche Abfolge der Komponenten entspricht der Reihenfolge in der Auflistung. Tabelle 1 Handbuch PGC 9300 · DE07 · 14.06.2018...

  • Seite 37: Arbeitsweise

    Geschwindigkeiten durch die Säule. Am Säulen- ende erscheinen somit alle Komponenten zeitlich voneinander getrennt. Ein Wärmeleitfähigkeitsdetektor erfasst den Austritt der Komponenten. Für jede Komponente wird somit ein unterschiedlich langes und hohes Signal erzeugt, ein Handbuch PGC 9300 · DE07 · 14.06.2018...
  • Seite 38 Die weitere Auswertung der ermittelten Flächenanteile erfolgt im Analysenrechner GC 9300. Wird der PGC 9300 als Mehrströmer eingesetzt und mehr als 2 DSfG – Busverbin- dungen benötigt, dann können diese durch ein Gateway, den GC 9310, zur Verfü- gung gestellt werden. Dieses ist in Abbildung 5: Trennung der Ex-Zonen links oberhalb des Analyserechners GC 9300 zu sehen.

  • Seite 39: Aufbau Der Messwerkeinheit

    Kalibrierung zu wiederholen ist (Kalibrierintervall = 1 Tag), einstellbar sind aber auch andere Intervallzeiten. Der PGC 9300 kann als Einströmer zur Analyse des Gases von einer Entnahme- stelle oder als Mehrströmer für bis zu vier Entnahmestellen ausgeführt sein. Hinweis Bei Mehrströmern wechselt in der Standardeinstellung mit jeder Analyse...
  • Seite 40 3 Der Gaschromatograph PGC 9300 Diese Einheit umfasst die Trennsäulen, Beheizung, Injektoren, Detektoren, Druck- regelung, Datenerfassungs- und Kommunikationshardware in einer kompakten Einheit. Das Gehäuse ist beheizt, um die erforderliche Innentemperatur sicherzu- stellen. Handbuch PGC 9300 · DE07 · 14.06.2018...
  • Seite 41 3.) Schwebekörper- Durchflussmesser für Bypass-, Messgase 4.) Gaseingangsmodul von links mit Filterscheibe in der Leitung (Standardausführung) Option: 5.) Eingangsfilter Trägergas 6.) Membranfiltereinheit mit Kondensatsammlern (Handausschleusung) für Messgase Gesamtgewicht ca. 75 kg Abbildung 6: Gaschromatograph PGC 9300 Handbuch PGC 9300 · DE07 · 14.06.2018...

  • Seite 42: Gasverteilung

    Auftretende Leckagen können somit den Analysengasstrom nicht kontaminieren. 1. Betriebsgas 5. Filter 1. Messgas 5. Filter 2. Kalibriergas 6. Analysengas 2. Kalibriergas 6. Analysegas 3. Referenzgas 7. Entlüftung 3. Referenzgas 7. Entlüftung 4. Magnetventil 4. Magnetventil Abbildung 7: Gas (Prinzip-Skizze) Handbuch PGC 9300 · DE07 · 14.06.2018...

  • Seite 43: Der Gaschromatograph

    Hier erfolgen die Datenerfassung und Datenaufbereitung, die Temperaturrege- lung und Drucküberwachung, sowie die Kommunikation mit dem Mainboard. Das Mainboard sorgt für die Auswertung des Chromatogramms und für die Übertragung aller Messdaten an den Analysenrechner. Handbuch PGC 9300 · DE07 · 14.06.2018...
  • Seite 44 3 Der Gaschromatograph PGC 9300 Analysenmodule Magnetventile Druckregler Druckgeber Ex d Gehäuse Abbildung 8: Gasverteilung (Foto) Handbuch PGC 9300 · DE07 · 14.06.2018...
  • Seite 45 3 Der Gaschromatograph PGC 9300 Analysenmodule Mainboard Spannungsversorgung Säulendruck- regelung Säulenelektronik Abbildung 9: Funktionsböcke Handbuch PGC 9300 · DE07 · 14.06.2018...

  • Seite 46: Analysenablauf

    Gasprobe mit Druck, wodurch diese geschlossen werden (rot). Das druckregu- lierte Trägergas fließt kontinuierlich über Strömungswiderstände durch die Analy- sen- sowie die Referenzsäule. - Spülung (Abbildung 10: Spülung (Ausgangsstellung)) Abbildung 10: Spülung (Ausgangsstellung) Handbuch PGC 9300 · DE07 · 14.06.2018...
  • Seite 47 Das Magnetventil für die Gasprobe wird auf Entlüftung geschaltet, der Druck an dem Mikroventil wird abgebaut und das Ventil öffnet. Der Gasstrom durchspült die Probenschleife. Beim PGC 9300 erfolgt Dauerspülung, die immer zugeschaltet ist. - Druckbeaufschlagung (Abbildung 11: Druckbeaufschlagung) Abbildung 11: Druckbeaufschlagung Das Probenmagnetventil öffnet das Mikroventil für die Gasprobe mit Trägergas...
  • Seite 48 Das Injektionsmagnetventil schaltet auf die Entlüftung und öffnet das Mikroventil für die Injektion. Das druckregulierte Trägergas des Schaltmagnetventils treibt die Gasprobe durch das Injektionsmikroventil in die Säule. Der Referenzsäule wird kein Probengas zugeführt. Handbuch PGC 9300 · DE07 · 14.06.2018...
  • Seite 49 TRÄGERGAS 5,5bar PROBENEINGANG TRÄGERGAS DRUCKREGULIERT GASPROBE Abbildung 13: Analyse Das Injektionsmagnetventil öffnet und beaufschlagt das Injektionsmikroventil mit Druck, wodurch dieses geschlossen wird. Die Gasprobe wird in der Säule aufge- trennt und passiert den Detektor. Handbuch PGC 9300 · DE07 · 14.06.2018...

  • Seite 50: Die Trennsäulen

    Das in Abbildung 7: Gas (Prinzip-Skizze) dargestellte Ablaufschema gilt entspre- chend für alle Kanäle. 3.8 Anwendungsbereich In der Regel wird der PGC 9300 im Ex d Gehäuse im Ex – Bereich Zone 1 betrie- ben. Sicherheitsklassifizierung: II 2G Ex db e IIB+H T5 (<...
  • Seite 51 Der Messgasdruck wird im Werk auf 1 bar eingestellt. Der einmal festgelegte Druck an der Gasverteilung muss dann jedoch innerhalb eines Toleranzbandes gehalten werden. Die Messung und Überwachung erfolgt ebenfalls über den Analysenrechner. Handbuch PGC 9300 · DE07 · 14.06.2018...

  • Seite 52: Verwendete Gase Und Gasverbrauch

    1,00 iso-Butan 0,20 0,20 0,20 n-Butan 0,20 0,20 0,20 neo-Pentan 0,05 0,00 0,00 iso-Pentan 0,05 0,00 0,05 n-Pentan 0,05 0,00 0,05 n-Hexan 0,05 0,00 0,05 Sauerstoff 0,00 0,40 0,50 Wasserstoff 0,00 0,20 1,00 Handbuch PGC 9300 · DE07 · 14.06.2018...

  • Seite 53: Messgas

    Flüssige Bestandteile und sonstige Verunreinigungen sind nicht zulässig. Bezüglich des Eingangsdruckes und des Gasverbrauchs gelten die unter 3.10.1 und 3.10.2 angegebenen Werte. Der Arbeitsbereich der Module liegt innerhalb fol- gender Grenzwerte: Handbuch PGC 9300 · DE07 · 14.06.2018...
  • Seite 54 Summe ausgewiesen. Ohne Säule C wird der Sauerstoff zusammen mit Stickstoff erkannt und ausgewiesen. Die Grenzwerte werden durch den Analysenrechner überwacht. Hinweis Im eichamtlichen Betrieb gelten die Grenzwerte auf dem Typenschild. Handbuch PGC 9300 · DE07 · 14.06.2018...

  • Seite 55: Anschluss Und Inbetriebnahme

    Trägergasdurchfluss sichergestellt ist und mindestens 15 Minuten anliegt! Die elektrischen Anschlüsse sind nach den beiliegenden Schaltungsunterlagen so- wohl für den Analysenrechner, als auch für das Messwerk auszuführen. Es gilt die folgende Anschlussbelegung. 20 PE 19 PE Abbildung 14: Anschlussbelegung Handbuch PGC 9300 · DE07 · 14.06.2018...
  • Seite 56 (23-26) der Kabeltyp NYY-J 3G 4 mm verwendet werden. Spannbereiche der Kabelverschraubungen (zulässige Kabeldurchmesser): Anzahl Innerer Mantel Äußerer Mantel Ex-PGC 3,1 – 8,6 mm 6,0 – 13,4 mm 6,1 – 11,6 mm 9,5 – 15,9 mm Handbuch PGC 9300 · DE07 · 14.06.2018...
  • Seite 57 Vorgabewerte eingestellt. Diese Werte sind zu kontrollieren und gegebenenfalls zu ändern (siehe Handbuch Analysenrechner GC 9300)! Die geänderten Werte bleiben gespeichert und stehen auch nach einem er- neuten Abschalten zur Verfügung. Handbuch PGC 9300 · DE07 · 14.06.2018...

  • Seite 58: Gasanschlüsse

    Die Abgasleitung ist mit einem Mindestinnendurchmesser von 4 mm auszuführen. Vorgesehen ist ein Anschluss 6 mm-Klemmring. Hinweis An der Leitung dürfen keine weiteren Geräte angeschlossen werden. Abgasleitungen müssen getrennt ausgeführt werden. Gefahr In der Leitung darf sich kein Überdruck aufbauen. Handbuch PGC 9300 · DE07 · 14.06.2018...

  • Seite 59: Trägergasanschluss

    Bildschirm „Status“ des Analysenrechners zugänglich. Zum Druckab- gleich des Analysengaseingangs ist am GC 9300 der gemessene Eingangsdruck abzulesen. Wird der Druckabgleich für Messgas durchgeführt, ist die Einstellung auch für Kalibriergas und Referenzgas passend. Handbuch PGC 9300 · DE07 · 14.06.2018...

  • Seite 60: Säulenvordruck Und Säulentemperatur

    Wenn der Analysenrechner im Status „STOP“ ist – also die laufende Analyse be- endet wurde – werden zunächst alle Eingangshähne an der Gasverteilung (Abbil- dung 6: Gaschromatograph PGC 9300 / A - M) geschlossen. Ist der Trägergas- druck am Messwerk weit genug gefallen, senkt die Software automatisch die Säu- lentemperaturen auf 30°C ab und schaltet die Detektoren aus.
  • Seite 61 Nun kann die Spannungsversorgung für das Messwerk wieder eingeschaltet wer- den. Nach einer Wartezeit von weiteren15 min können die restlichen Eingangs- hähne (Abbildung 6: Gaschromatograph PGC 9300 / B, C und- M) wieder geöffnet werden. Der Analysenrechner muss jetzt in den Modus „Normale-Kalib“ umgestellt werden.
  • Seite 62 Zuerst unbedingt den Blindstopfen entfernen, da sich sonst ein zu hoher Druck im Messwerk aufbaut! Nichtbeachtung kann zu irreparablen Schäden am Messwerk führen! Die Ausführungen mit Säule C enthalten zusätzlich eine austauschbare Filterkartu- sche zwischen Absperrhahn und Gehäusedurchführung für die Trägergasleitung. Handbuch PGC 9300 · DE07 · 14.06.2018...

  • Seite 63: Betriebsarten Des Messwerks

    Der Referenzgaseingang (für Prüfgas) wird aufgeschaltet und eine fortlaufende Analyse durchgeführt. Es können jedoch maximal so viele Analysen durchgeführt werden wie in „GC9300 Modus/Ref.-Gas/Maximale Anzahl“ vorgegeben. Danach erfolgt ein automatischer Wechsel in „Autorun“. Handbuch PGC 9300 · DE07 · 14.06.2018...

  • Seite 64: Grundkalibrierung

    5.5 Grundkalibrierung Es wird ein Kalibrierzyklus ausgelöst und die ermittelten Faktoren werden im Rechner als Responsefaktoren der Grundkalibrierung zusammen mit den Retenti- onszeiten abgelegt. Nach dem Kalibrierzyklus wird in die Betriebsart „AUTORUN“ gewechselt. Handbuch PGC 9300 · DE07 · 14.06.2018...

  • Seite 65: Anhang 1: Technische Daten

    +5 und +40°C vorgeschrieben. Diese Temperaturgrenzen gelten auch für die Kalibriergaszuleitungen und den Aufstellungsort der Kalib- riergasflasche. Das Gerät ist vor direktem Witterungseinfluss zu schützen. Abmessungen: siehe Abbildung 6: Gaschromatograph PGC 9300 Gewicht: 75 kg Handbuch PGC 9300 · DE07 · 14.06.2018...
  • Seite 66 Ausrichtung durch rote Farbmarkierung an der Sonde. Auslegungsparameter DN Ø Nenndurchmesser Schnitt C-C Gewinde der Muffe Zoll Höhe der Muffe L2 Rohrwanddicke Eintauchtiefe L3 (Pos.3) Anschlussrohr Ø Schutzhaube nein Isolierverschraubung ja nein Handbuch PGC 9300 · DE07 · 14.06.2018...
  • Seite 67 Sonde und dem Kugelhahn gehöhren nicht zum Lieferumfang. Gasleitung Es ist zu beachten, daß die Öffnung in der Rohrleitung zentrisch zum Rohrstück und Kugelhahn sein muß und einen Durchmesser von min. 25mm betragen muß. Handbuch PGC 9300 · DE07 · 14.06.2018...
  • Seite 68 Zuleitung für Anschlüsse A,B: 1/8”-, 4mm-, 6 mm Rohr. im Anschlusskabel-Frostfreiheit bis -25°C 11.) Ex(e)(i)-Klemmendose für Pos.-Nr. 10 und Absperrorgane und Verschraubungen in Heizung-Analysenleitung Swageloksystem (Edelstahl) 12.) Halter für Wandmontage 13.) Begrenzungsblende ø0,4mm Gesamtgewicht ca. 30kg Handbuch PGC 9300 · DE07 · 14.06.2018...
  • Seite 69 11.) Ex-Heizung 100W mit 30°C Festwertthermostat 1/8”-, 4mm-, 6mm Rohr. im Anschlusskabel - Frostfreiheit bis -25°C 12.) Ex(e)(i)-Klemmendose für Pos.-Nr.11 und Absperrorgane und Verschraubungen in Heizung-Analysenleitung Swageloksystem (Edelstahl). 13.) Begrenzungsblende ø0,4mm Gesamtgewicht ca. 70 kg 15.) Insektenschutzsieb Handbuch PGC 9300 · DE07 · 14.06.2018...
  • Seite 70 Ins Freie Ausgangsdruck = 0,14-7 bar Eingangsdruck=100 bar ( max ) 1.) Absperrventil 2.) Koaleszenzfilter 3.) Filter 4.) HD-Druckminderer 5.) SBV 6.) Vordruckmanometer 7.) Hinterdruckmanometer 8.) Minimesskupplung 9.) Begrenzungsblende 10.) Strömungswächter SBV (Option) Handbuch PGC 9300 · DE07 · 14.06.2018...
  • Seite 71 Anhang 1: Technische Daten Druckreduzierstufe Typ DRS100 Handbuch PGC 9300 · DE07 · 14.06.2018...
  • Seite 72 Typ DRS100 Funktionsschema Ausgangsdruck = 0-8 bar Eingangsdruck = 100 bar 1.) Absperrventil 2.) Filter 3.) Drossel 4.) Druckminderer 100/8 bar 5.) SBV mit 8 bar Öffnungsdruck 6.) Hinterdruckmanometer 0-16 bar 7.) Trockner Handbuch PGC 9300 · DE07 · 14.06.2018...

  • Seite 73: Gasversorgungseinheit

    Flaschenanschluss nach DIN 477, Nr.6 oder nach BS 341, Nr. 3 9.) Hochdruckspirale (Edelstahl) mit Alle Rohrverschraubungen und Rohrleitungen Flaschenanschluss nach DIN 477, Nr. 14 oder BS 341, Nr. 4 nach Swagelok System aus Edelstahl Handbuch PGC 9300 · DE07 · 14.06.2018...

  • Seite 74: Anhang 2: Fehlermeldungen

    - falsche Einstellung Eingangsdruck von Mess- /Kalibrier- oder - Flaschendruck -Kontrolle Bildschirm „Status“ Referenzgas außerhalb der Toleranz. Trägergasdruck -I Der Trägergaseingangsdruck liegt außer- - falsche Einstellung halb der Toleranz. - Flaschendruck - Kontrolle Bildschirm „Status“ Handbuch PGC 9300 · DE07 · 14.06.2018...

  • Seite 75: Anhang 2 B: Fehler Während Der Nachkalibrierung

    Abweichung (Bildschirm „Detail“ unter „Kalibrierer- gebnisse“ und „Kalibrierparameter/ Grenzwerte Kal.“) Kal: Die bei der Kalibrierung ermittelte Ge- - siehe 100 Gesamtfläche samtfläche weicht um mehr als 30% von dem Wert der Grundkalibrierung ab. Handbuch PGC 9300 · DE07 · 14.06.2018...

  • Seite 76: Anhang 2 C: Netzausfall Des Gc 9300

    Neustart zunächst ein Selbsttest des Gerätes. Ist dieser abgeschlossen und das Messwerk ist bereit, so wird (nach einer vorgegebenen Wartezeit) automa- tisch eine Kalibrierung eingeleitet. Nach der Kalibrierung wird der Analysebetrieb fortgesetzt. Handbuch PGC 9300 · DE07 · 14.06.2018...

  • Seite 77: Anhang 3: Vorfilter Spüleinheit

    Die äußeren Abmessungen, das Bohrbild der Wandbefestigung und die Lage der Träger-gasanschlüsse sind identisch. Somit kann bei einem Wechsel der Vorfiltereinheitstypen ein Austausch problemlos erfolgen. Installationsschema Die folgenden Abbildung 15: Installationsschema zeigt das Installationsschema. Abbildung 15: Installationsschema Handbuch PGC 9300 · DE07 · 14.06.2018...
  • Seite 78 Rechter Filter Eingangsventil für Filter A Ausgangsventil für Filter A Entlüftungsventil für Filter A Eingangsventil für Filter B Ausgangsventil für Filter B Entlüftungsventil für Filter B Einstellbares Schwebekörper-Durchflussmesser für HE Ausblaseleitung Anschluss zur Ausblaseleitung Handbuch PGC 9300 · DE07 · 14.06.2018...
  • Seite 79 Anhang 3: Vorfilter Spüleinheit Abbildung 17: Funktionsschema Handbuch PGC 9300 · DE07 · 14.06.2018...
  • Seite 80 Hahn A2 öffnen (Filter A in Betrieb) Neuen Filter B verwenden, Filter A ist in Betrieb HE-Filter auf Pos. B einsetzen Hahn B1 öffnen Hahn B3 öffnen RM für Spülbetrieb auf 10-15 ml einstellen. 24h spülen Hahn B3 schliessen Handbuch PGC 9300 · DE07 · 14.06.2018...
  • Seite 81 Neuen Filter A verwenden, Filter B ist in Betrieb HE-Filter auf Pos. A einsetzen Hahn A1 öffnen Hahn A3 öffnen RM für Spülbetrieb auf 10-15 ml einstellen. 24h spülen Hahn A3 schliessen Hahn B2 schliessen Hahn A2 öffnen Hahn B1 schliessen Handbuch PGC 9300 · DE07 · 14.06.2018...

  • Seite 82: Anhang 4: Zulassungen

    Sie sich mit Ihrer lokalen Vertriebsbetreuung in Verbindung RMG Messtechnik GmbH Otto-Hahn-Straße 5 35510 Butzbach, Deutschland Tel: +49 (0) 6033 897 – 0 Fax: +49 (0) 6033 897 – 130 Email: service@rmg.com Handbuch PGC 9300 · DE07 · 14.06.2018...
