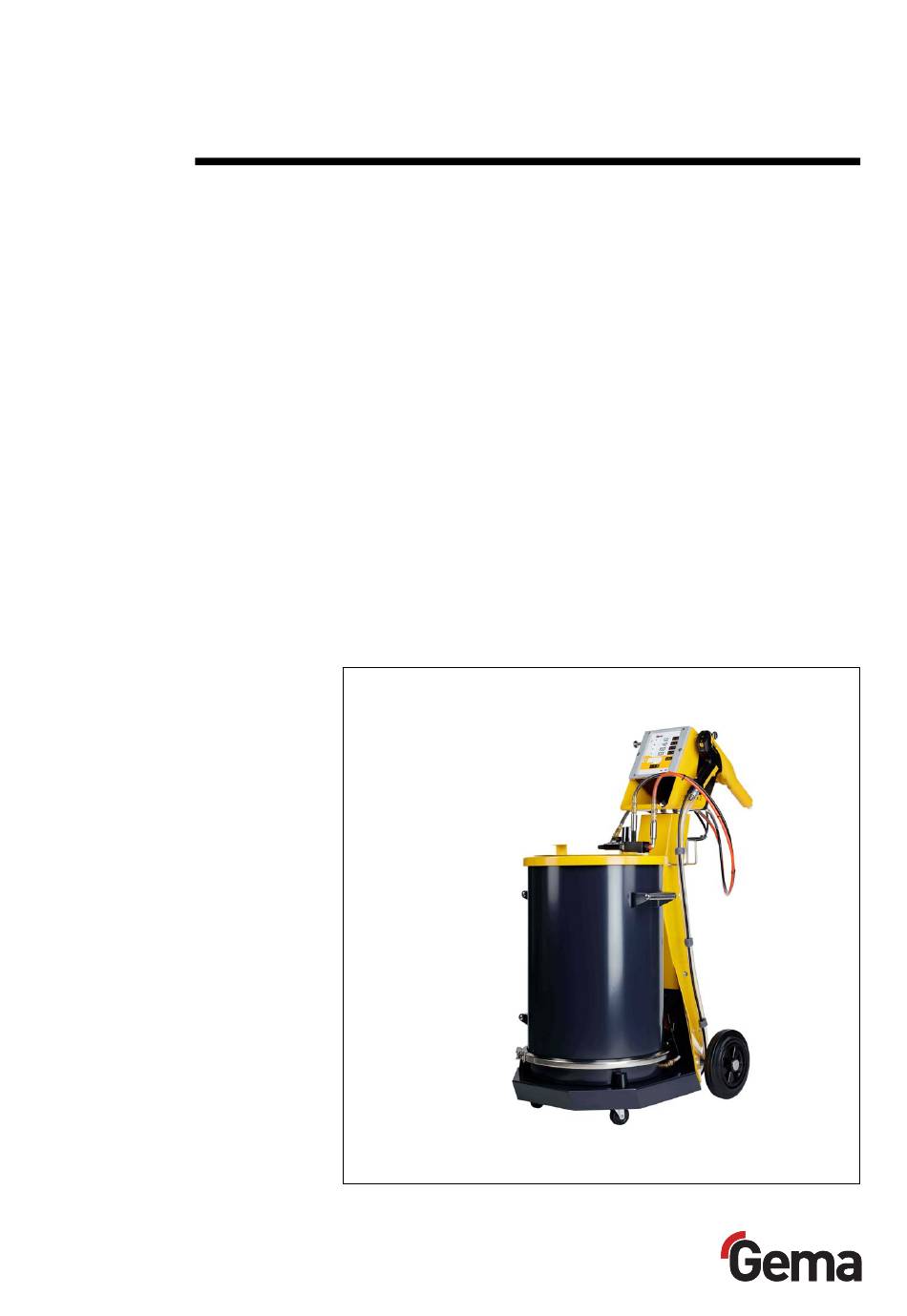

- Seite 1 1011 511 Betriebsanleitung und Ersatzteilliste Handbeschichtungsgerät OptiFlex 2 FE Originalbetriebsanleitung...
- Seite 2 Die im vorliegenden Handbuch enthaltenen Informationen sind nach bes- tem Wissen und Gewissen am Tage der Veröffentlichung richtig und zu- treffend. Der Inhalt stellt jedoch keine bindende Verpflichtung für Gema Switzerland GmbH dar und das Recht auf Änderungen ohne Ankündi- gung bleibt vorbehalten.
-
Seite 3: Inhaltsverzeichnis
Richtwerte für OptiStar CG13 mit dem Injektor EI06-V ......14 Luft-Durchflussmengen ................15 Lieferumfang ......................15 OptiFlex 2 FE ................... 15 Typische Eigenschaften – Charakteristika der Funktionen ........16 Verarbeitung des Pulvers aus dem fluidisierten Pulverbehälter ....16 Frei drehbarer Kopfteil ................16 Inbetriebnahme Vorbereitung zur Inbetriebnahme ................. - Seite 4 Auswechseln des Filterelements ............. 36 Fehlerbehebung Allgemeines ......................37 Ersatzteilliste Bestellen von Ersatzteilen ..................39 OptiFlex 2 FE – Ersatzteilliste ................40 OptiFlex 2 FE – Ersatzteile ................... 41 OptiFlex 2 FE – Pneumatikgruppe ............... 42 2 • Inhaltsverzeichnis OptiFlex 2 FE...
-
Seite 5: Über Diese Anleitung
Pos: 11 /Kapitel/Über diese Anleitung ++++ Für alle Anleitungen ++++/Allgemeines @ 1\mod_1452610204952_6.docx @ 22324 @ 2 @ 1 Allgemeines Diese Betriebsanleitung enthält alle wichtigen Informationen, die Sie für die Arbeit mit OptiFlex 2 FE benötigen. Sie wird Sie durch die Inbetrieb- nahme führen und Ihnen Hinweise und Tipps zur optimalen Verwendung Ihres neuen Pulverbeschichtungssystems geben. -
Seite 6: Darstellung Des Inhalts
Pos: 14 /Kapitel/Über diese Anleitung ++++ Für alle Anleitungen ++++/Darstellung des Inhalts @ 1\mod_1452784296568_6.docx @ 23800 @ 23 @ 1 Darstellung des Inhalts Positionsangaben im Text Positionsangaben in Abbildungen werden als Verweis in beschreibendem Text verwendet. Beispiel: "Die Hochspannung (H), in der Pistolenkaskade erzeugt, wird zur Mittel- elektrode geleitet." 4 • Über diese Anleitung OptiFlex 2 FE... -
Seite 7: Sicherheit
Risiko hierfür trägt allein der Benutzer. Wenn dieses Pro- dukt abweichend von unseren Vorgaben für andere Betriebsverhält- nisse und/oder andere Stoffe eingesetzt werden soll, so ist das Ein- verständnis der Firma Gema Switzerland GmbH einzuholen. – Zur bestimmungsgemässen Verwendung gehört auch die Einhaltung der vom Hersteller vorgeschriebenen Betriebs-, Wartungs- und In- standhaltungsbedingungen. - Seite 8 Es muss darauf geachtet werden, dass sämtliche Komponenten der Anlage gemäss den örtlichen Vorschriften geerdet sind. HINWEIS Für weitere Informationen wird auf die ausführlichen Gema- Sicherheitshinweise verwiesen. Pos: 19 /Warnhinweise ++++ Für alle Anleitungen ++++/WARNUNG/Arbeiten ohne Betriebsanleitung @ 1\mod_1452779639975_6.docx @ 23689 @ @ 1...
- Seite 9 Die Steuergeräte der Sprühpistolen dürfen in Zone 22 aufgestellt und Explosionsgefahr betrieben werden. Sprühpistolen sind für die Zone 21 zugelassen. Nur Original-Gema - Ersatzteile bieten Gewähr, dass der EX- Schutz erhalten bleibt. Bei Schäden durch Verwendung von Fremdteilen entfällt jeglicher Anspruch auf Garantie oder Schadenersatz! Bedingungen, die zu gefährlichen Staubkonzentration in Pulversprühka-...
-
Seite 10: Statische Aufladung
Herzschrittmachern sich auf keinen Fall in dem Bereich aufhalten dürfen mit Herzschrittmacher wo starke Hochspannungs- und elektromagnetische Felder entstehen. verboten Personen mit Herzschrittmachern sollten sich grundsätzlich nicht in der Nähe von den in Betrieb befindlichen Pulversprüheinrichtungen aufhal- ten! 8 • Sicherheit OptiFlex 2 FE... - Seite 11 Filterklasse FFP2 entspricht. Das Bedienungspersonal muss elektrisch leitfähige Fussbekleidung tra- gen (z.B. Ledersohlen) mit Schutzkappen. Das Bedienungspersonal sollte die Pistole in der blossen Hand halten. Werden Handschuhe getragen, so müssen diese elektrisch leitfähig sein. Sicherheit • 9 OptiFlex 2 FE...
-
Seite 13: Produktbeschreibung
V 01/16 Produktbeschreibung Anwendungsgebiet Das Handbeschichtungsgerät OptiFlex 2 FE (mit Pulverbehälter) ist aus- schliesslich für die elektrostatische Beschichtung mit anorganischen, nicht brennbaren Email-Pulvern konzipiert (siehe dazu auch im Kapitel "Tech- nische Daten"). Jeder darüber hinausgehende Gebrauch gilt als nicht bestimmungsge- mäss. -
Seite 14: Vernünftigerweise Vorhersehbare Fehlanwendung
11 Pistolenhalter Injektor EI06-V 12 Schlauchhalter Gestell 14 Ablage Fluidisierter Pulverbehälter 15 Gummirad Entlüftungsstutzen (Airmover) 16 Lenkrolle Handpistole OptiSelect GM03-E Sämtliche Informationen über die Handpistole OptiSelect GM03-E finden Sie in der entsprechenden, beiliegenden Betriebsanleitung! 12 • Produktbeschreibung OptiFlex 2 FE... -
Seite 15: Technische Daten
Sämtliche Informationen über den Injektor finden Sie in der entsprechen- den, beiliegenden Betriebsanleitung! Technische Daten Anschliessbare Pistolen OptiFlex 2 FE anschliessbar OptiSelect GM03-E ACHTUNG Das Handbeschichtungsgerät OptiFlex 2 FE darf nur mit dem aufgeführ- ten Pistolentyp verwendet werden! Elektrische Daten OptiFlex 2 FE Nenneingangsspannung 100-240 VAC Frequenz 50-60 Hz... -
Seite 16: Abmessungen
V 01/16 Abmessungen OptiFlex 2 FE Breite 460 mm Tiefe 832 mm Höhe 1105 mm Gewicht 46 kg Verarbeitbare Pulver OptiFlex 2 FE Email-Pulver Kunststoffpulver nein Metallic -Pulver nein Pulverausstoss (Richtwerte) Allgemeine Bedingungen für den Injektor EI06-V Pulvertyp Email Pulverschlauchlänge (m) Pulverschlauch Ø... -
Seite 17: Luft-Durchflussmengen
V 01/16 Luft-Durchflussmengen Die Gesamtluft setzt sich aus Förderluft und Zusatzluft zusammen, im Verhältnis zur gewählten Pulvermenge (in %). Hierbei wird die Gesamt- luftmenge konstant gehalten. Werks- OptiFlex 2 FE Bereich einstellung Durchflussmenge Fluidluft: OptiFlex F (ohne Airmover- Luftbedarf) 0-5,0 Nm³/h 1,0 Nm³/h... -
Seite 18: Typische Eigenschaften - Charakteristika Der Funktionen
Typische Eigenschaften – Charakteristika der Funkti- onen Verarbeitung des Pulvers aus dem fluidisierten Pulverbehälter Mit dem Handbeschichtungsgerät OptiFlex 2 FE wird das Pulver aus dem fluidisierten Pulverbehälter verarbeitet. Frei drehbarer Kopfteil Das Handbeschichtungsgerät OptiFlex 2 FE bietet dem Bediener die Möglichkeit, sich seinen Arbeitsplatz bei der Bedienung und Einstellung... -
Seite 19: Inbetriebnahme
Pistole richtig angeschlossen – entsprechende Strom- und Druckluftversorgung vorhanden – Pulveraufbereitung und Pulverqualität Aufstellung Das Handbeschichtungsgerät OptiFlex 2 FE soll immer vertikal und auf ebenem Boden aufgestellt werden. ACHTUNG Zu hohe Umgebungstemperatur – Das Gerät nur dort aufstellen, wo die Umgebungstemperatur zwi- schen +15 und +40 °C beträgt, d.h. -
Seite 20: Aufbauanleitung
V 01/16 Aufbauanleitung Das Handbeschichtungsgerät OptiFlex 2 FE wird gemäss mitgelieferter Aufbau- und Anschlussanleitung aufgebaut. Abb. 4: 18 • Inbetriebnahme OptiFlex 2 FE... -
Seite 21: Anschlussanleitung
Fluidisierter Pulverbehälter GM03-E Entlüftungsstutzen (Airmo- Steuergerät OptiStar CG13 ver) Injektor EI06-V Fluidisierung Filtereinheit Das Handbeschichtungsgerät OptiFlex 2 FE wird gemäss beiliegender Aufbau- und Anschlussanleitung angeschlossen (siehe auch die Be- triebsanleitung der Handpistolensteuerung OptiStar CG13). Inbetriebnahme • 19 OptiFlex 2 FE... - Seite 22 V 01/16 HINWEIS Erdverbindungskabel mit der Klemmzange an die Kabine oder an die Aufhängevorrichtung klemmen. Erdverbindungen mit Ohm-Meter überprüfen und max. 1 MOhm si- cherstellen! HINWEIS Die Druckluft muss öl- und wasserfrei sein! 20 • Inbetriebnahme OptiFlex 2 FE...
-
Seite 23: Erstinbetriebsetzung
Bei eventuellen Fehlern siehe die Fehlersuchanleitung oder die Be- triebsanleitung der Pistolensteuerung! Abb. 6: HINWEIS Das weitere Vorgehen zur Inbetriebnahme der Handpistole OptiSelect GM03-E ist in der Betriebsanleitung der Pistolensteuerung OptiStar CG13 (Kapitel "Erstinbetriebsetzung" und "Inbetriebnahme") ausführ- lich beschrieben! Erstinbetriebsetzung • 21 OptiFlex 2 FE... -
Seite 24: Kopfteil Einstellen
Systemparameter P00 vom Werk auf den Wert "0" (Fluidgerät Typ F) eingestellt (mehr dazu siehe in der Be- triebsanleitung der Pistolensteuerung OptiStar CG13)! – Nach jedem Einschalten der Pistolensteuerung wird das zuletzt Eingestellte beibehalten. 22 • Erstinbetriebsetzung OptiFlex 2 FE... -
Seite 25: Bedienung
Beschichtungspulvers Atembeschwerden verursachen oder zu Rutsch-/Sturzgefahr führen. – Das Handgerät darf nur vor einer entsprechend dimensionierten Absaugeinheit (wie z.B. Gema-Classic-Open-Kabine) betrieben werden. Pistolensteuerung mit Taste on einschalten. Die Anzeigen leuchten auf, und das Gerät ist betriebsbereit Pulverbehälter auf das fahrbare Gestell stellen... - Seite 26 Beschreibung Voreinstellung Pulverausstoss 60 % Gesamtluft 4.0 Nm³/h Hochspannung 80 kV Sprühstrom 20 µA Elektrodenspülluft 0,1 Nm³/h Fluidluft 1,0 Nm³/h (OptiFlex-F) Gesamtluftmenge einstellen gute Pulverwolke zu wenig Gesamtluft 24 • Erstinbetriebsetzung OptiFlex 2 FE...
- Seite 27 Bei Eingabe von Werten, die das Gerät nicht umsetzen kann, wird der Bediener durch Blinken der entsprechenden Anzeige und vorübergehender Fehlermeldung darauf aufmerksam ge- macht! 10. Elektrodenspülluft einstellen – Taste drücken Es wird auf die zweite Anzeige-Ebene umgeschaltet: Erstinbetriebsetzung • 25 OptiFlex 2 FE...
-
Seite 28: Aktivieren Der Spülfunktion
Handgeräte ohne optionales Spülmodul (Systemparame- ter P01=0) Dieser Spülmodus kann nur aus dem Ruhezustand (Prozessparameter- anzeige, kein Pulveraustrag) aktiviert werden. HINWEIS Beim Handbeschichtungsgerät OptiFlex 2 FE muss der Injektor für den Reinigungsvorgang abgezogen werden. 26 • Erstinbetriebsetzung OptiFlex 2 FE... - Seite 29 Spülsequenz abgelaufen ist. Der Bediener steuert die Anzahl und die Länge der Spülimpulse durch erneutes Drücken des Pistolen- manuell abzugs STOPP = oder Nach Beendigung der Spülprozedur wechselt die Steuerung in den Be- schichtungsmodus zurück. Erstinbetriebsetzung • 27 OptiFlex 2 FE...
-
Seite 30: Einstellung Der Hintergrundbeleuchtung
V 01/16 Einstellung der Hintergrundbeleuchtung Taste drücken Die Anzeige wechselt zu der folgenden Ebene: Die gewünschte Helligkeit einstellen 28 • Erstinbetriebsetzung OptiFlex 2 FE... -
Seite 31: Farbwechsel
Bei einem Farbwechsel müssen die einzelnen Komponenten des Hand- beschichtungsgeräts sorgfältig gereinigt werden. Sämtliche Pulverpartikel des früheren Farbtones müssen dabei entfernt werden! Nachfolgend beschrieben ist ein sog. Extrem-Farbwechsel (hell-dunkel). Zerstäuber entfernen, reinigen und Pistole durchblasen Erstinbetriebsetzung • 29 OptiFlex 2 FE... - Seite 32 17. Ansaugrohr reinigen 18. Restliches Pulver in einen Behälter leeren 19. Den Behälter und vor allem den Boden absaugen 20. Den Behälter mit einem Lappen reinigen 21. Den Pulverbehälter wieder zusammensetzen 22. Neues Pulver einfüllen 30 • Erstinbetriebsetzung OptiFlex 2 FE...
-
Seite 33: Ausserbetriebnahme
Ausserbetriebnahme Pistolenabzug loslassen Steuergerät ausschalten HINWEIS Die Einstellungen für Hochspannung, Pulverausstoss, Elektrodenspül- luft und Fluidisierung bleiben gespeichert. Bei Nichtbenutzung während mehreren Tagen Netzstecker herausziehen Beschichtungsgerät reinigen (siehe Kapitel "Reinigung und War- tung") Hauptdruckluftzufuhr unterbrechen Erstinbetriebsetzung • 31 OptiFlex 2 FE... -
Seite 35: Reinigung Und Wartung
Wöchentliche Wartung Pulverbehälter, Injektor und Pistole reinigen. Erdverbindungen des Steuergerätes mit der Beschichtungskabine, der Aufhängevorrichtung der Objekte, bzw. der Förderkette kontrol- lieren Bei Nichtbenutzung während mehrerer Tage Netzstecker herausziehen Beschichtungsapparat reinigen Hauptdruckluftzufuhr unterbrechen Reinigung und Wartung • 33 OptiFlex 2 FE... -
Seite 36: Pulverschlauchspülung
Ansaugrohr und Injektor reinigen (siehe dazu die Betriebsanleitung des Injektors) Restliches Pulver in einen Behälter leeren Behälter, vor allem den Boden, absaugen Behälter mit einem Lappen reinigen Pulverbehälter wieder zusammensetzen HINWEIS Den Pulverbehälter erst vor Gebrauch wieder füllen! 34 • Reinigung und Wartung OptiFlex 2 FE... -
Seite 37: Reinigung Der Handpistole Optiselect Gm03-E
Pistole vom Anschluss in Durchflussrichtung mit Druckluft durchbla- Das integrierte Pistolenrohr mit mitgelieferter Rundbürste reinigen Pistole nochmals mit Druckluft durchblasen Pulverschlauch reinigen Pistole wieder komplettieren und anschliessen HINWEIS Siehe dazu auch die Betriebsanleitung der Handpistole OptiSelect GM03-E! Reinigung und Wartung • 35 OptiFlex 2 FE... -
Seite 38: Wartung Und Reinigung Der Filtereinheit
Die Filtereinheit am Handbeschichtungsgerät misst und reinigt die Druck- luft. Hier befindet sich der Hauptdruckluftanschluss vom Gerät. Auswechseln des Filterelements Vorgehensweise: Filterglas an der Filtereinheit aufschrauben Komplettes Filterelement entnehmen Filterelement ersetzen Filterglas innen reinigen und wieder montieren 36 • Reinigung und Wartung OptiFlex 2 FE... -
Seite 39: Fehlerbehebung
Pistole verstopft Fangdüse im Injektor Ersetzen verstopft Fangdüse nicht einge- Fangdüse einsetzen setzt Fluidisierung funktioniert siehe unten nicht Gesamtluft falsch einge- Gesamtluft richtig stellt einstellen (Default- wert 4 Nm³/h) Hauptventil defekt Hauptventil aus- wechseln Fehlerbehebung • 37 OptiFlex 2 FE... - Seite 40 Gerät an die Druck- nicht fluidisiert luft anschliessen Fluidluft am Steuergerät Fluidluft richtig ein- zu tief eingestellt stellen Motordrossel defekt Lokale Gema- Vertretung kontak- tieren Keine Elektroden- Spülluft-Motordrossel Lokale Gema- spülluft defekt Vertretung kontak- tieren 38 • Fehlerbehebung OptiFlex 2 FE...
-
Seite 41: Ersatzteilliste
Typ und Seriennummer Ihres Pulverbeschichtungsgerätes – Bestell-Nr., Menge und Beschreibung jedes Ersatzteiles Beispiel: – Typ OptiFlex 2 FE, Seriennummer 1234 5678 – Bestell-Nr. 203 386, 1 Stück, Bride – Ø 18/15 mm Bei Bestellungen von Kabeln und Schläuchen muss immer die benötigte Länge angegeben werden. -
Seite 42: Optiflex 2 Fe - Ersatzteilliste
V 01/16 OptiFlex 2 FE – Ersatzteilliste Pistolensteuereinheit CG13 – komplett (siehe entsprechende Betriebsanleitung) 1009 971 Handpistole GM03-E – komplett (siehe entsprechende Betriebsanleitung) 1012 545 Injektor EI06-V – komplett (siehe entsprechende Betriebsanleitung) 406 341 Pneumatikverbindung Förderluft – komplett (inkl. Pos. 4.1, 4.2 und 4.3) Schnellkupplung –... -
Seite 43: Optiflex 2 Fe - Ersatzteile
V 01/16 OptiFlex 2 FE – Ersatzteile Abb. 7: Ersatzteile Ersatzteilliste • 41 OptiFlex 2 FE... -
Seite 44: Optiflex 2 Fe - Pneumatikgruppe
V 01/16 OptiFlex 2 FE – Pneumatikgruppe Pneumatikgruppe – komplett 1008 235 Filterpatrone – 20 µm 1008 239# Stopfen – Ø 8 mm 238 023 # Verschleissteil Abb. 8: Pneumatikgruppe 42 • Ersatzteilliste OptiFlex 2 FE... - Seite 45 V 01/16 Ersatzteilliste • 43 OptiFlex 2 FE...
