harz (z.B. UHU plus / endfest 300) an das vorbereitete
Klebestück (Mutter) und schieben Sie es in die entspre-
chende Bohrung des Rumpfes. Stecken Sie im Rumpf die
Lagerhülse 54 auf und darauf den Ruderhebel 53. Stek-
ken Sie nun die Lagerhülse auf der anderen Seite durch
den Rumpf und verschrauben Sie das Lager mit dem
zweiten, mit Klebeharz versehenen Klebestück 55.
Ein Tip: Kleben Sie vor diesen Arbeiten den gesamten
Seitenleitwerksbereich mit Packband ab und legen nur
das "Operationsfeld" frei. Sie verhindern damit unschöne
Verunreinigungen durch Klebeharz.

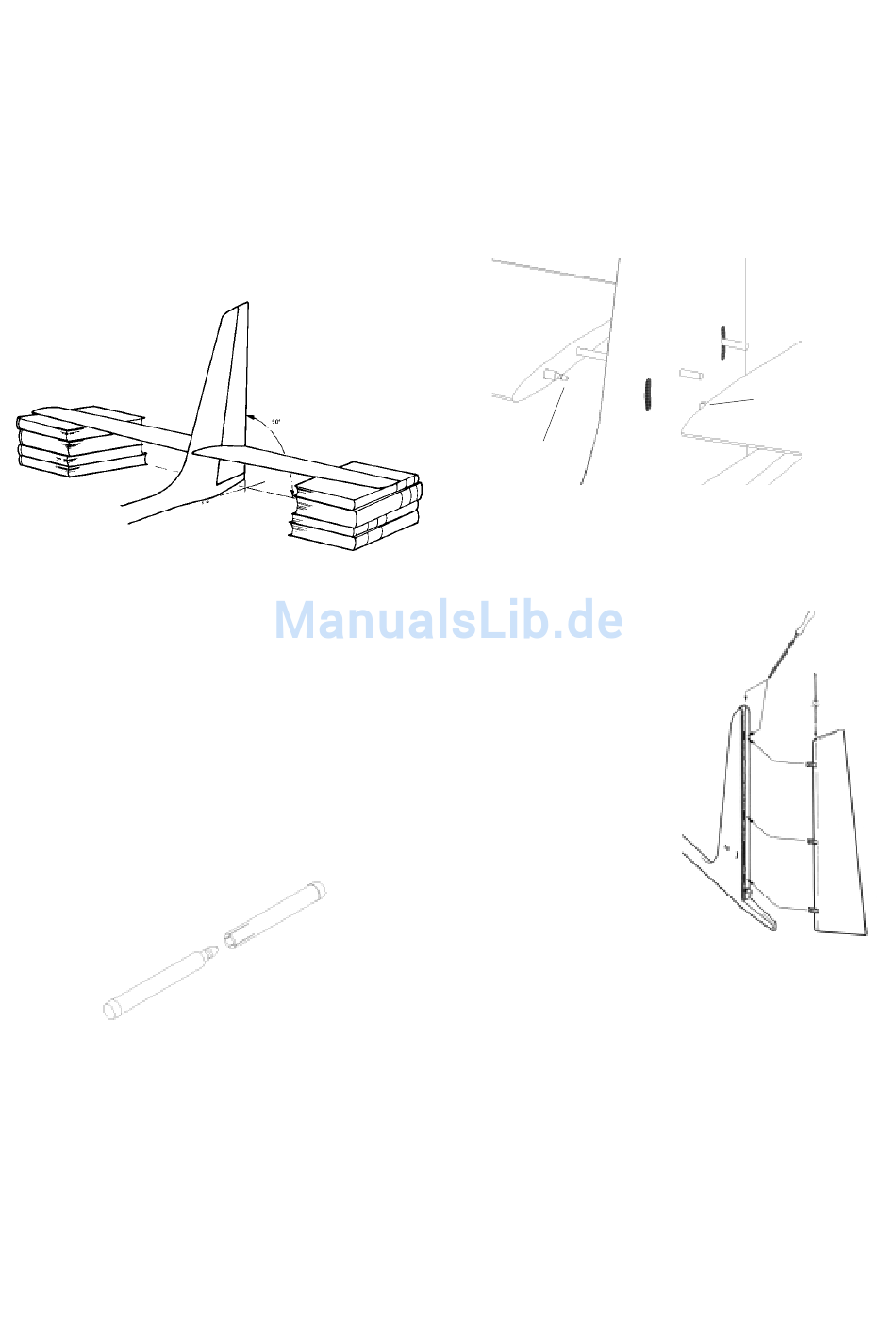

Positionieren Sie den Rumpf mit dem aufgesteckten
Höhenleitwerk in der vorbereiteten Klebevorrichtung und
lassen das Klebeharz über Nacht aushärten!
Abb. 6
Pendellock - Fixierung der Höhenruder untereinander
Sie kennen das Problem: Bei Pendelleitwerken neigen die
Leitwerkshälften häufig dazu, nach außen von dem Stahl-
drähten zu rutschen. Das ist nicht nur unschön, sondern u.U.
auch sehr gefährlich. Damit ist jetzt Schluss!
Die Einbauposition des Pendel-Lock wird durch die Markie-
rung am Rumpf vorgegeben.
Einbau: Am Rumpf innerhalb der Markierung einen ca.
5...6mm breiten Schlitz bohren und feilen. Die Länge richtet
sich nach dem Ruderausschlag und muss nicht größer als
notwendig sein.
Kleben Sie das „Operationsfeld" am Rumpf mit einem Strei-
fen Packband ab damit dieser nicht durch Klebstoff verun-
reinigt wird. Öffnen Sie das Klebeband über den Durchbrü-
chen mit einem Klingenmesser.
59
Abb.7
Nun probehalber die Leitwerkshälften mit den Stahldrähten
und dem zusammengeschnapptem Pendel-Lock - noch ohne
Klebstoff - zusammenstecken. Wenn alles passt wird zuerst
die Drucköse 60 im Leitwerk mit eingedicktem 5-Minuten-
Harz (Glaspulver) eingeklebt - die freie Länge sollte dabei
dem halben Leitwerksabstand entsprechen. An die Feder-
stege darf dabei kein Klebstoff gelangen - zuvor mit einem
Klebeband umwickeln und später wieder entfernen. Die Aus-
richtung erfolgt parallel zu den Stahldrähten. Nach Trock-
nung der Drucköse wird der Druckstift 59 in die Drucköse 60
eingeschnappt.
Dann die Leitwerkshälfte mit dem Pendel-Lock an den Rumpf
stecken, Klebstoff in die Bohrung des anderen Leitwerks ge-
6
ben. Beim Aufstecken der zweiten Leitwerkshälfte den Druck-
stift einführen und in Höhenruder-Vollausschlagstellung aus-
härten lassen - sonst lässt es sich später nur schwergängig
bewegen.
Handhabung: Zum Ausrasten des Pendel-Lock werden die
Leitwerkshälften gleichzeitig mit je einer Hand umfasst, mit
kräftigem Zug auseinandergezogen und abgenommen. Falls
Sie die Haltekraft des Schnapps noch erhöhen wollen kann
über die Drucköse noch ein schmaler Ring (ca. 2 mm)
Schrumpfschlauch geschrumpft werden.
Abb. 8
Seitenleitwerk, Seitenruder und Abschlußleiste
Werksseitig wurde bereits in der Form eine Abschlußleiste
im Rumpf eingebaut. Sie verhindert den Verzug des
Leitwerks.
1. Machen Sie mit einer Rundfeile Ø8-10 mm die Anlenk-
hutze für das Seitenruder frei.
2.Für das Seitenruder erforder-
liche Hohlkehle oben in das Sei-
tenleitwerk feilen.
3. Die vorgrfrästen Löcher für
die Ruderlager 51 öffnen.
4. Arbeiten Sie im Ruder die
Kanäle für das Lagerscharnier
nach; eine kleine Handfräse ist
dabei sehr hilfreich. Es geht aber
auch mit einem scharfen Mes-
ser und einem kleinen Stichel.
Anschließend Ruderlager 82 in
das Seitenruderlagerrohr ein-
stecken.
5. Kleben Sie die Scharniere in
die Abschlußleiste. Vor dem Ab-
60
binden des Klebers die Teile
sorgfältig ausrichten.
Augenschraube in das Seitenruder einbauen
Zum Einbau der Augenschraube 44 ein Loch mit Ø4mm
bis an die gegenüberliegende Beplankung bohren. Die
Bohrung mittig in Verlängerung der Hutze so dicht wie
möglich am späteren Drehpunkt des Ruders vorsehen,
damit sich der Anlenkpunkt exakt 90° zur Ruderscharnier-
linie befindet. Entfernen Sie innerhalb der Bohrung im
Umkreis von ca. 10 mm das Styropor. Das geht mit einem
abgewinkelten, erhitzten Draht (Feuerzeug).
Kürzen Sie die Augenschraube nur soviel wie notwendig,
damit das Gestänge in der Hutze frei beweglich ist.
Kleben Sie die Augenschraube nach der Oberflächenbe-
handlung mit reichlich UHU Plus Endfest 300 ein. Dazu
den geschaffenen Hohlraum unter der Beplankung voll-
ständig füllen. Das Klebegut mit dosierter Wärmezufuhr
(Fön) etwas verflüssigen und z.B. mit einem Stahldraht
tropfenweise einbringen. Augenschraube einstecken, aus-
richten und übergelaufenes Harz entfernen.
59
60
Abb. 9
