2

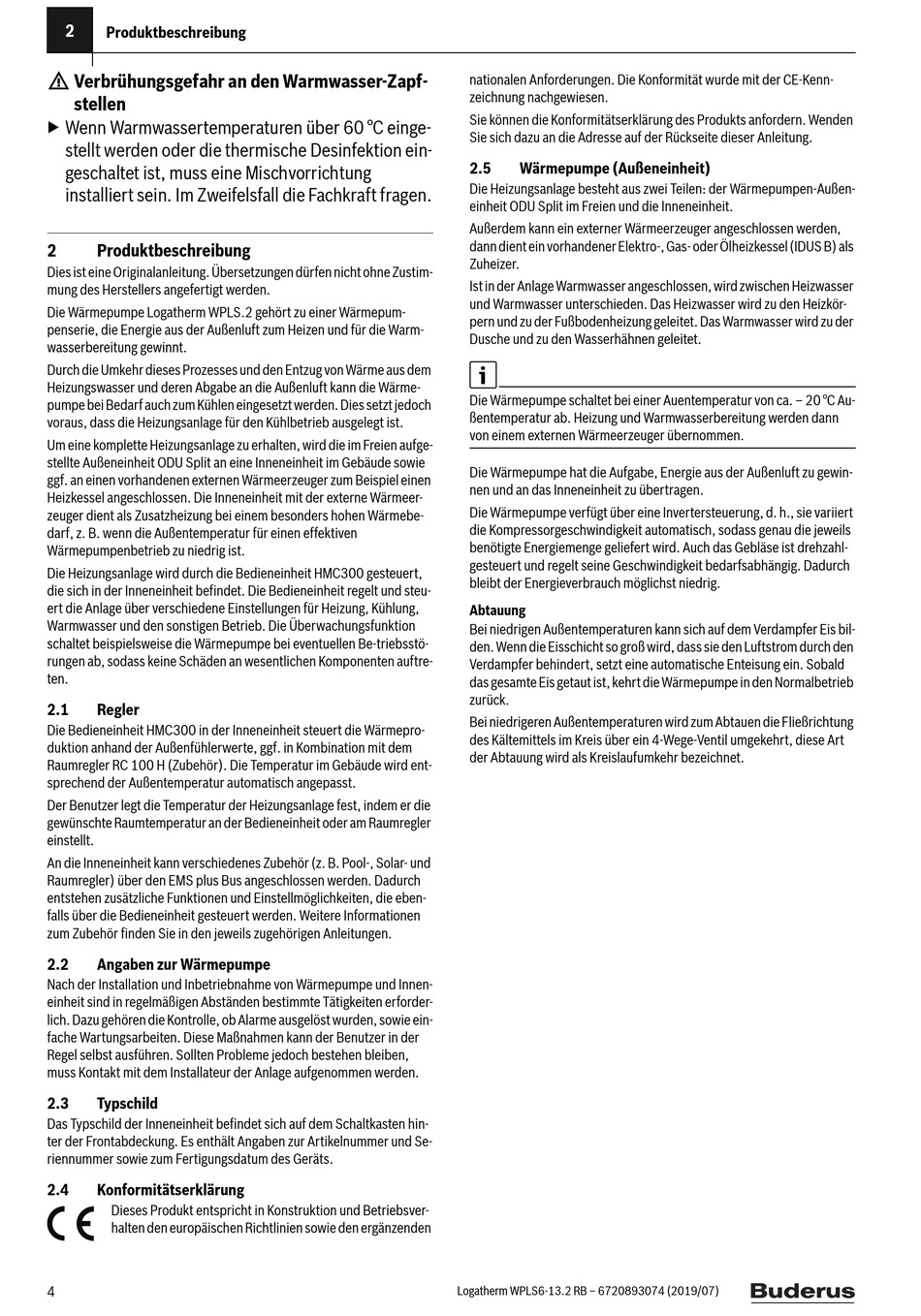

Produktbeschreibung

H Verbrühungsgefahr an den Warmwasser-Zapf-
stellen
▶ Wenn Warmwassertemperaturen über 60 °C einge-
stellt werden oder die thermische Desinfektion ein-
geschaltet ist, muss eine Mischvorrichtung
installiert sein. Im Zweifelsfall die Fachkraft fragen.
2 Produktbeschreibung
Dies ist eine Originalanleitung. Übersetzungen dürfen nicht ohne Zustim-
mung des Herstellers angefertigt werden.
Die Wärmepumpe Logatherm WPLS.2 gehört zu einer Wärmepum-
penserie, die Energie aus der Außenluft zum Heizen und für die Warm-
wasserbereitung gewinnt.
Durch die Umkehr dieses Prozesses und den Entzug von Wärme aus dem
Heizungswasser und deren Abgabe an die Außenluft kann die Wärme-
pumpe bei Bedarf auch zum Kühlen eingesetzt werden. Dies setzt jedoch
voraus, dass die Heizungsanlage für den Kühlbetrieb ausgelegt ist.
Um eine komplette Heizungsanlage zu erhalten, wird die im Freien aufge-
stellte Außeneinheit ODU Split an eine Inneneinheit im Gebäude sowie
ggf. an einen vorhandenen externen Wärmeerzeuger zum Beispiel einen
Heizkessel angeschlossen. Die Inneneinheit mit der externe Wärmeer-
zeuger dient als Zusatzheizung bei einem besonders hohen Wärmebe-
darf, z. B. wenn die Außentemperatur für einen effektiven
Wärmepumpenbetrieb zu niedrig ist.
Die Heizungsanlage wird durch die Bedieneinheit HMC300 gesteuert,
die sich in der Inneneinheit befindet. Die Bedieneinheit regelt und steu-
ert die Anlage über verschiedene Einstellungen für Heizung, Kühlung,
Warmwasser und den sonstigen Betrieb. Die Überwachungsfunktion
schaltet beispielsweise die Wärmepumpe bei eventuellen Be-triebsstö-
rungen ab, sodass keine Schäden an wesentlichen Komponenten auftre-
ten.
2.1

Regler

Die Bedieneinheit HMC300 in der Inneneinheit steuert die Wärmepro-
duktion anhand der Außenfühlerwerte, ggf. in Kombination mit dem
Raumregler RC 100 H (Zubehör). Die Temperatur im Gebäude wird ent-
sprechend der Außentemperatur automatisch angepasst.
Der Benutzer legt die Temperatur der Heizungsanlage fest, indem er die
gewünschte Raumtemperatur an der Bedieneinheit oder am Raumregler
einstellt.
An die Inneneinheit kann verschiedenes Zubehör (z. B. Pool-, Solar- und
Raumregler) über den EMS plus Bus angeschlossen werden. Dadurch
entstehen zusätzliche Funktionen und Einstellmöglichkeiten, die eben-
falls über die Bedieneinheit gesteuert werden. Weitere Informationen
zum Zubehör finden Sie in den jeweils zugehörigen Anleitungen.
2.2 Angaben zur Wärmepumpe
Nach der Installation und Inbetriebnahme von Wärmepumpe und Innen-
einheit sind in regelmäßigen Abständen bestimmte Tätigkeiten erforder-
lich. Dazu gehören die Kontrolle, ob Alarme ausgelöst wurden, sowie ein-
fache Wartungsarbeiten. Diese Maßnahmen kann der Benutzer in der
Regel selbst ausführen. Sollten Probleme jedoch bestehen bleiben,
muss Kontakt mit dem Installateur der Anlage aufgenommen werden.
2.3

Typschild

Das Typschild der Inneneinheit befindet sich auf dem Schaltkasten hin-
ter der Frontabdeckung. Es enthält Angaben zur Artikelnummer und Se-
riennummer sowie zum Fertigungsdatum des Geräts.
2.4 Konformitätserklärung
Dieses Produkt entspricht in Konstruktion und Betriebsver-
halten den europäischen Richtlinien sowie den ergänzenden
4
nationalen Anforderungen. Die Konformität wurde mit der CE-Kenn-
zeichnung nachgewiesen.
Sie können die Konformitätserklärung des Produkts anfordern. Wenden
Sie sich dazu an die Adresse auf der Rückseite dieser Anleitung.
2.5 Wärmepumpe (Außeneinheit)
Die Heizungsanlage besteht aus zwei Teilen: der Wärmepumpen-Außen-
einheit ODU Split im Freien und die Inneneinheit.
Außerdem kann ein externer Wärmeerzeuger angeschlossen werden,
dann dient ein vorhandener Elektro-, Gas- oder Ölheizkessel (IDUS B) als
Zuheizer.
Ist in der Anlage Warmwasser angeschlossen, wird zwischen Heizwasser
und Warmwasser unterschieden. Das Heizwasser wird zu den Heizkör-
pern und zu der Fußbodenheizung geleitet. Das Warmwasser wird zu der
Dusche und zu den Wasserhähnen geleitet.
Die Wärmepumpe schaltet bei einer Auentemperatur von ca. – 20 °C Au-
ßentemperatur ab. Heizung und Warmwasserbereitung werden dann
von einem externen Wärmeerzeuger übernommen.
Die Wärmepumpe hat die Aufgabe, Energie aus der Außenluft zu gewin-
nen und an das Inneneinheit zu übertragen.
Die Wärmepumpe verfügt über eine Invertersteuerung, d. h., sie variiert
die Kompressorgeschwindigkeit automatisch, sodass genau die jeweils
benötigte Energiemenge geliefert wird. Auch das Gebläse ist drehzahl-
gesteuert und regelt seine Geschwindigkeit bedarfsabhängig. Dadurch
bleibt der Energieverbrauch möglichst niedrig.
Abtauung
Bei niedrigen Außentemperaturen kann sich auf dem Verdampfer Eis bil-
den. Wenn die Eisschicht so groß wird, dass sie den Luftstrom durch den
Verdampfer behindert, setzt eine automatische Enteisung ein. Sobald
das gesamte Eis getaut ist, kehrt die Wärmepumpe in den Normalbetrieb
zurück.
Bei niedrigeren Außentemperaturen wird zum Abtauen die Fließrichtung
des Kältemittels im Kreis über ein 4-Wege-Ventil umgekehrt, diese Art
der Abtauung wird als Kreislaufumkehr bezeichnet.
Logatherm WPLS6-13.2 RB – 6720893074 (2019/07)
