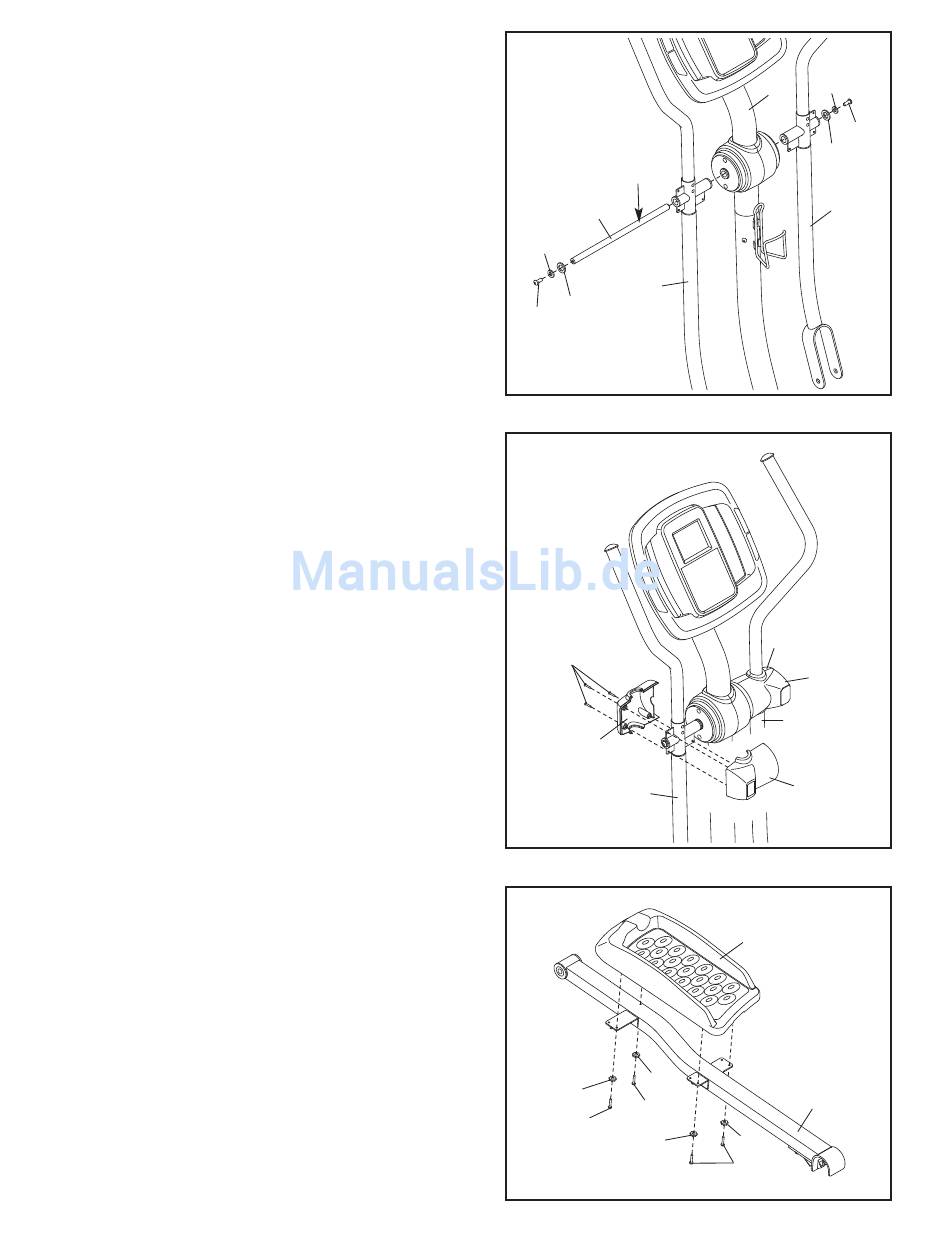

11. Stecken Sie die Drehachse (74) in den Pfosten (3)
und zentrieren Sie sie. Schmieren Sie eine großzügi-
ge Menge des mitgelieferten Schmierfetts auf die
Drehachse.
Richten Sie den linken Oberkörper-Arm (11) aus wie
angezeigt und schieben Sie ihn auf das linke Ende
der Drehachse (74). Schieben Sie den rechten
Oberkörper-Arm (12) auf das rechte Ende der
Drehachse.
Ziehen Sie an beiden Enden der Drehachse (74) je
eine M8 x 23mm Schraube mit Nylon-Klemmteil (84)
mit einer M8 Scheibe (88) und einer Federscheibe
(111) fest. Achten Sie darauf, dass sich die
Federscheiben an den Enden der Drehachse befin-
den.
12. Halten Sie die linke vordere Haltestangen-
Abdeckung (18) und die linke hintere Haltestangen-
Abdeckung (19) um den linken Oberkörper-Arm
(11). Bringen Sie die Abdeckungen mit drei M4 x
32mm Halbrundschrauben (105) an.
Bringen Sie die rechte vordere Haltestangen-
Abdeckung (20) und die rechte hintere
Haltestangen-Abdeckung (21) auf dieselbe Art
und Weise am rechten Oberkörper-Arm (12) an.
13. Suchen Sie das linke Pedal (13) und die linke
Pedalbein (14). Sie sind mit Aufklebern markiert (L
oder Left bedeutet links; R oder Right bedeutet
rechts).
Bringen Sie das linke Pedal (13) mit einer M4 x
45mm Schraube (108), drei M4 x 14mm Schrauben
(104) und vier Zahnscheiben (112) an der linken
Pedalbein (14) an.
Bringen Sie das rechte Pedal (nicht abgebildet)
auf dieselbe Art und Weise an der rechten
Pedalbein (nicht abgebildet) an.
11
Schmierfett
74
88
111
84
12
105
18
11
13
112
108
104
112
10
88
3
111
11
20
21
12
19
13
112
14
112
104
84
12
