Technische Unterlagen
7. 4. Pneumatikpläne Profi-Class

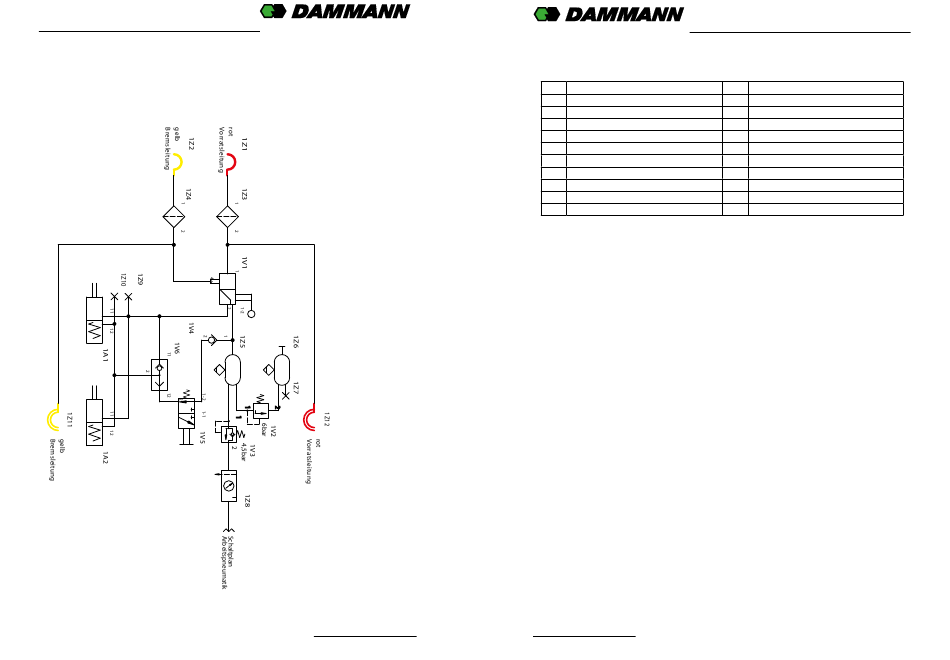

7. 4. 1. Zweileitungs Bremssystem
Abb. 54. Zweieitungs Bremssystem
Seite 140
®
Erstellt im: Mai 2020
®
Pos.
Benennung
1A1
Tristopzyl. TSL 24" /30"
1A2
Tristopzyl. TSL 24" /30"
1V1
Anhängerbremsv. mit Kraftreg.
1V2
Überströmventil ohne Rückstr.
1V3
Überströmventil mit Rückstr.
1V4
Rückschlagventil
1V5
Löseventil Knopf rot
1V6
Zweiwegeventil
1Z1
Kupplungskopf rot
1Z2
Kupplungskopf gelb
Erstellt im: Mai 2020
Technische Unterlagen
Pos.
Benennung
1Z3
Leitungsfilter M22 x 1,5
1Z4
Leitungsfilter M22 x 1,5
1Z5
Luftbehälter 700 x 246 30ltr.
1Z6
Luftbehälter 660 x 206 20ltr.
1Z7
Prüfanschluss M22 x 1,5 a
1Z8
Wartungseinheit
1Z9
Prüfanschluss M22 x 1,5 a
1Z10 Prüfanschluss M22 x 1,5 a
1Z11
Kupplungskopf rot autom.
1Z12 Kupplungskopf gelb autom.
Seite 141
