Bedienung der Spritze mit JRIII

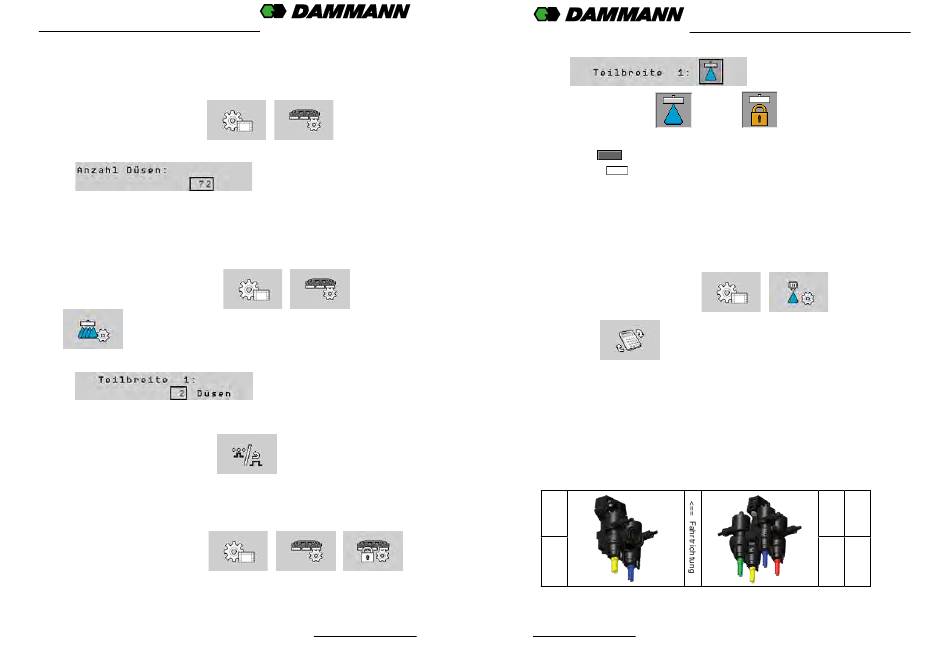

5. 19. Anzahl Düsen / Düsenträger
Hier wird die Gesamt Anzahl der Düsen / Düsenträger eingegeben, ein Mehrfachdüsenträger zählt hier als
eine Düse, auch hier sind Randdüsen zu berücksichtigen.
1. Gestängemaske aufrufen über die Softkeys
2. Anzahl Düsen auswählen mit dem Drehrad / durch tippen.
3. Anzahl Düsen / Düsenträger eingeben.
5. 20. Anzahl Düsen pro Teilbreite
Die Teilbreiten sind immer in Fahrtrichtung von links her aufsteigend. Teilbreite 1 ist immer außen links.
Je nach Anzahl der Teilbreiten öffnen sich die Anzahl Düsen Masken
1. Anzahl Düsen Maske aufrufen über die Softkeys
2. Teilbreite mit Drehrad / durch Tippen auswählen.
3. Anzahl Düsen eingeben und bestätigen.
4. Weiter mit nächsten Teilbreiten
5. Maske zu weiteren Teilbreiten mit dem Softkey
5. 21. Teilbreiten dauerhaft aktivieren / deaktivieren
Teilbreiten können deaktiviert werden, dieses ist zum Beispiel notwendig bei Handklappgelenken oder
Flanschplatten im Gestänge.
1. Teilbreitenmaske aufrufen über die Softkeys
2. Teilbreite mit Drehrad / durch tippen auswählen.
Seite 96
®
>
>
>
>
>
Erstellt im: Mai 2020
®
3. Teilbreite dauerhaft aktivieren
/ deaktivieren
Auf der Startmaske wird der Status der Teilbreiten im unter dem Gestänge angezeigt:
»
Aktiviert
»
Deaktiviert
5. 22. Düsenassistent am Einfachdüsenträger
Der Düsenassistent dient zur Auswahl der passenden Düse /-n und der Kalibrierung der Düsen.
»
Welche Geschwindigkeit bei gegebenen Sollwert, gewählten Spritzdruckbereich und gewählter Düse
möglich ist.
Welche Ausbringmenge bei gegebener Geschwindigkeit, gewählten Spritzdruckbereich und gewähl-
»
ter Düse möglich ist.
Den Düsen Assistent aufrufen über die Softkeys
Über das Softkey
wird umgeschaltet zwischen Geschwindigkeits- und Ausbringmengenvor-
gabe.
5. 23. Düsen einrichten am Düsenträger
Genormte Düsen werden über Ihre nach ISO vergebenen Farbe ausgewählt, nicht genormte Düsen bekom-
men die Bezeichnung Düse A, B, C .... je nach Düsenträger und Position am Düsenträger. Jede Düse muss
im Anschluss kalibriert werden.
Das Einrichten der Düsen ist mit größter Sorgfalt zu machen, eine Falsche Angabe der Düsen hat negativen
Einfluss auf das Spritzergebnis. Da dieser Wert zum Berechnen der Ausbringmenge dient.
In dieser Maske werden die Düsen für den Mehrfachdüsenträger eingerichtet. Düse eins ist in Fahrtrichtung
gesehen die vordere (linke beim Quattrodüsenträger) Düse.
1
2
Erstellt im: Mai 2020
Bedienung der Spritze mit JRIII
>
.
1
2
3
4
Seite 97
