Bedienung und Wartung

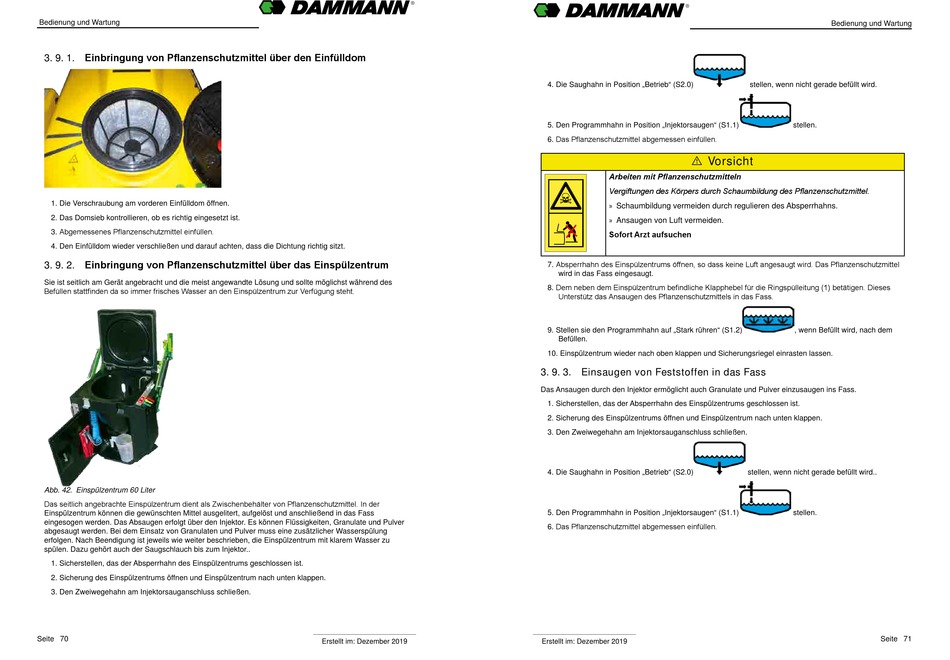

3. 9. 1. Einbringung von Pflanzenschutzmittel über den Einfülldom
1. Die Verschraubung am vorderen Einfülldom öffnen.
2. Das Domsieb kontrollieren, ob es richtig eingesetzt ist.
3. Abgemessenes Pflanzenschutzmittel einfüllen.
4. Den Einfülldom wieder verschließen und darauf achten, dass die Dichtung richtig sitzt.
3. 9. 2. Einbringung von Pflanzenschutzmittel über das Einspülzentrum
Sie ist seitlich am Gerät angebracht und die meist angewandte Lösung und sollte möglichst während des
Befüllen stattfinden da so immer frisches Wasser an den Einspülzentrum zur Verfügung steht.
Abb. 42. Einspülzentrum 60 Liter
Das seitlich angebrachte Einspülzentrum dient als Zwischenbehälter von Pflanzenschutzmittel. In der
Einspülzentrum können die gewünschten Mittel ausgelitert, aufgelöst und anschließend in das Fass
eingesogen werden. Das Absaugen erfolgt über den Injektor. Es können Flüssigkeiten, Granulate und Pulver
abgesaugt werden. Bei dem Einsatz von Granulaten und Pulver muss eine zusätzlicher Wasserspülung
erfolgen. Nach Beendigung ist jeweils wie weiter beschrieben, die Einspülzentrum mit klarem Wasser zu
spülen. Dazu gehört auch der Saugschlauch bis zum Injektor..
1. Sicherstellen, das der Absperrhahn des Einspülzentrums geschlossen ist.
2. Sicherung des Einspülzentrums öffnen und Einspülzentrum nach unten klappen.
3. Den Zweiwegehahn am Injektorsauganschluss schließen.
Seite 70
®
Erstellt im: Dezember 2019
®
4. Die Saughahn in Position „Betrieb" (S2.0)
5. Den Programmhahn in Position „Injektorsaugen" (S1.1)
6. Das Pflanzenschutzmittel abgemessen einfüllen.
I Vorsicht
Arbeiten mit Pflanzenschutzmitteln
Vergiftungen des Körpers durch Schaumbildung des Pflanzenschutzmittel.
» Schaumbildung vermeiden durch regulieren des Absperrhahns.
» Ansaugen von Luft vermeiden.
Sofort Arzt aufsuchen
7. Absperrhahn des Einspülzentrums öffnen, so dass keine Luft angesaugt wird. Das Pflanzenschutzmittel
wird in das Fass eingesaugt.
8. Dem neben dem Einspülzentrum befindliche Klapphebel für die Ringspülleitung (1) betätigen. Dieses
Unterstütz das Ansaugen des Pflanzenschutzmittels in das Fass.
9. Stellen sie den Programmhahn auf „Stark rühren" (S1.2)
Befüllen.
10. Einspülzentrum wieder nach oben klappen und Sicherungsriegel einrasten lassen.
3. 9. 3. Einsaugen von Feststoffen in das Fass
Das Ansaugen durch den Injektor ermöglicht auch Granulate und Pulver einzusaugen ins Fass.
1. Sicherstellen, das der Absperrhahn des Einspülzentrums geschlossen ist.
2. Sicherung des Einspülzentrums öffnen und Einspülzentrum nach unten klappen.
3. Den Zweiwegehahn am Injektorsauganschluss schließen.
4. Die Saughahn in Position „Betrieb" (S2.0)
5. Den Programmhahn in Position „Injektorsaugen" (S1.1)
6. Das Pflanzenschutzmittel abgemessen einfüllen.
Erstellt im: Dezember 2019
Bedienung und Wartung
stellen, wenn nicht gerade befüllt wird.
stellen.
, wenn Befüllt wird, nach dem
stellen, wenn nicht gerade befüllt wird..
stellen.
Seite 71
