Befüllung Über Einfülldom Im Freien Fall; Befüllung Mit Der Pumpe; Befüllung Mit Dem Injektor - DAMMANN Profi-Class Bedienungsanleitung

Bedienung und Wartung

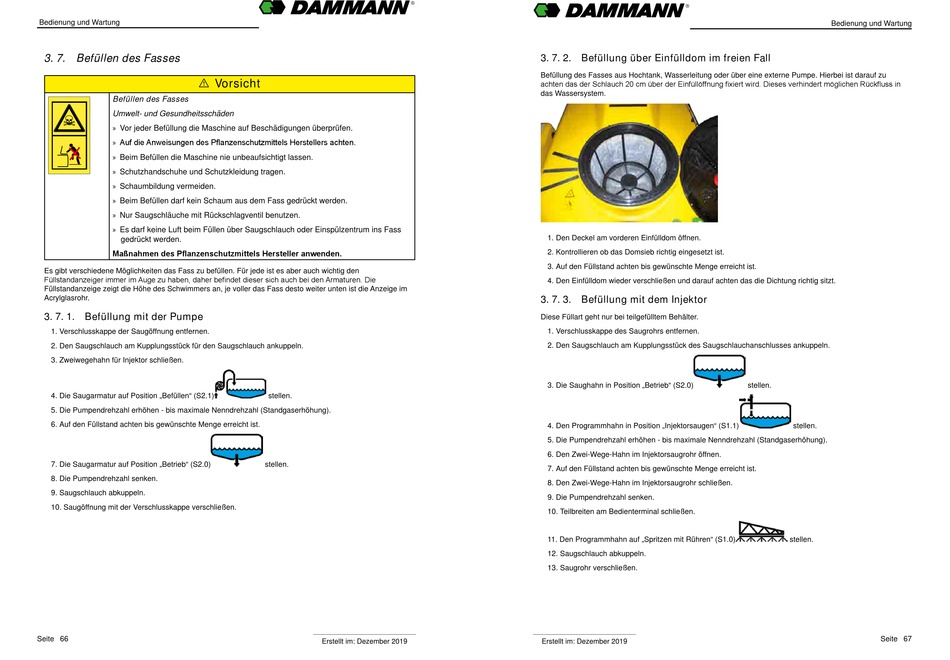

3. 7. Befüllen des Fasses
I Vorsicht
Befüllen des Fasses
Umwelt- und Gesundheitsschäden
» Vor jeder Befüllung die Maschine auf Beschädigungen überprüfen.
» Auf die Anweisungen des Pflanzenschutzmittels Herstellers achten.
» Beim Befüllen die Maschine nie unbeaufsichtigt lassen.
» Schutzhandschuhe und Schutzkleidung tragen.
» Schaumbildung vermeiden.
» Beim Befüllen darf kein Schaum aus dem Fass gedrückt werden.
» Nur Saugschläuche mit Rückschlagventil benutzen.
» Es darf keine Luft beim Füllen über Saugschlauch oder Einspülzentrum ins Fass
gedrückt werden.
Maßnahmen des Pflanzenschutzmittels Hersteller anwenden.
Es gibt verschiedene Möglichkeiten das Fass zu befüllen. Für jede ist es aber auch wichtig den
Füllstandanzeiger immer im Auge zu haben, daher befindet dieser sich auch bei den Armaturen. Die
Füllstandanzeige zeigt die Höhe des Schwimmers an, je voller das Fass desto weiter unten ist die Anzeige im
Acrylglasrohr.
3. 7. 1. Befüllung mit der Pumpe
1. Verschlusskappe der Saugöffnung entfernen.
2. Den Saugschlauch am Kupplungsstück für den Saugschlauch ankuppeln.
3. Zweiwegehahn für Injektor schließen.
4. Die Saugarmatur auf Position „Befüllen" (S2.1)
5. Die Pumpendrehzahl erhöhen - bis maximale Nenndrehzahl (Standgaserhöhung).
6. Auf den Füllstand achten bis gewünschte Menge erreicht ist.
7. Die Saugarmatur auf Position „Betrieb" (S2.0)
8. Die Pumpendrehzahl senken.
9. Saugschlauch abkuppeln.
10. Saugöffnung mit der Verschlusskappe verschließen.
Seite 66
®
stellen.
stellen.
Erstellt im: Dezember 2019
®
3. 7. 2. Befüllung über Einfülldom im freien Fall
Befüllung des Fasses aus Hochtank, Wasserleitung oder über eine externe Pumpe. Hierbei ist darauf zu
achten das der Schlauch 20 cm über der Einfüllöffnung fixiert wird. Dieses verhindert möglichen Rückfluss in
das Wassersystem.
1. Den Deckel am vorderen Einfülldom öffnen.
2. Kontrollieren ob das Domsieb richtig eingesetzt ist.
3. Auf den Füllstand achten bis gewünschte Menge erreicht ist.
4. Den Einfülldom wieder verschließen und darauf achten das die Dichtung richtig sitzt.
3. 7. 3. Befüllung mit dem Injektor
Diese Füllart geht nur bei teilgefülltem Behälter.
1. Verschlusskappe des Saugrohrs entfernen.
2. Den Saugschlauch am Kupplungsstück des Saugschlauchanschlusses ankuppeln.
3. Die Saughahn in Position „Betrieb" (S2.0)
4. Den Programmhahn in Position „Injektorsaugen" (S1.1)
5. Die Pumpendrehzahl erhöhen - bis maximale Nenndrehzahl (Standgaserhöhung).
6. Den Zwei-Wege-Hahn im Injektorsaugrohr öffnen.
7. Auf den Füllstand achten bis gewünschte Menge erreicht ist.
8. Den Zwei-Wege-Hahn im Injektorsaugrohr schließen.
9. Die Pumpendrehzahl senken.
10. Teilbreiten am Bedienterminal schließen.
11. Den Programmhahn auf „Spritzen mit Rühren" (S1.0)
12. Saugschlauch abkuppeln.
13. Saugrohr verschließen.
Erstellt im: Dezember 2019
Bedienung und Wartung
stellen.
stellen.
stellen.
Seite 67
