Bedienung und Wartung

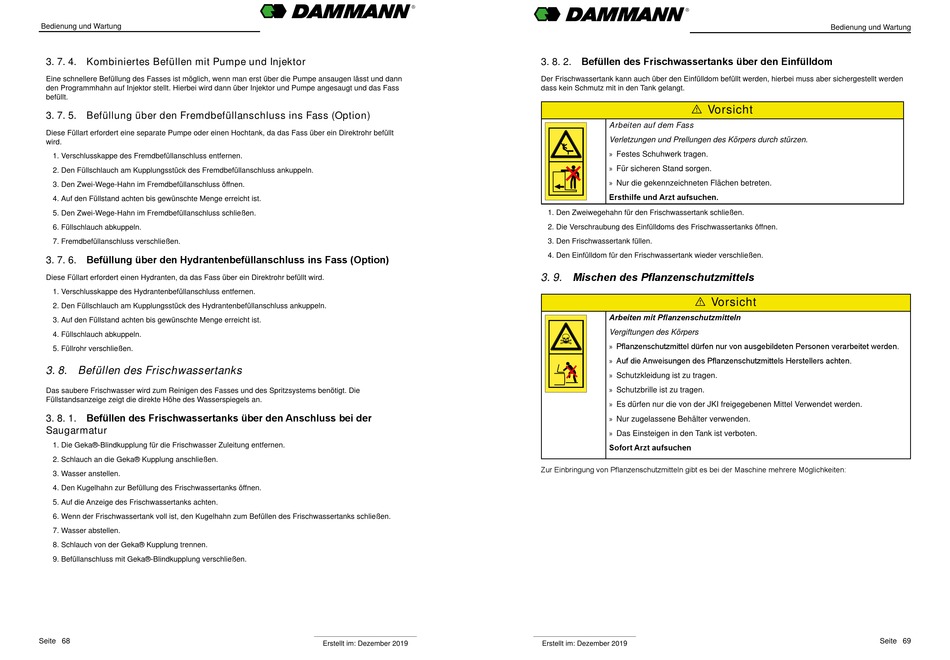

3. 7. 4. Kombiniertes Befüllen mit Pumpe und Injektor
Eine schnellere Befüllung des Fasses ist möglich, wenn man erst über die Pumpe ansaugen lässt und dann
den Programmhahn auf Injektor stellt. Hierbei wird dann über Injektor und Pumpe angesaugt und das Fass
befüllt.
3. 7. 5. Befüllung über den Fremdbefüllanschluss ins Fass (Option)
Diese Füllart erfordert eine separate Pumpe oder einen Hochtank, da das Fass über ein Direktrohr befüllt
wird.
1. Verschlusskappe des Fremdbefüllanschluss entfernen.
2. Den Füllschlauch am Kupplungsstück des Fremdbefüllanschluss ankuppeln.
3. Den Zwei-Wege-Hahn im Fremdbefüllanschluss öffnen.
4. Auf den Füllstand achten bis gewünschte Menge erreicht ist.
5. Den Zwei-Wege-Hahn im Fremdbefüllanschluss schließen.
6. Füllschlauch abkuppeln.
7. Fremdbefüllanschluss verschließen.
3. 7. 6. Befüllung über den Hydrantenbefüllanschluss ins Fass (Option)
Diese Füllart erfordert einen Hydranten, da das Fass über ein Direktrohr befüllt wird.
1. Verschlusskappe des Hydrantenbefüllanschluss entfernen.
2. Den Füllschlauch am Kupplungsstück des Hydrantenbefüllanschluss ankuppeln.
3. Auf den Füllstand achten bis gewünschte Menge erreicht ist.
4. Füllschlauch abkuppeln.
5. Füllrohr verschließen.
3. 8. Befüllen des Frischwassertanks
Das saubere Frischwasser wird zum Reinigen des Fasses und des Spritzsystems benötigt. Die
Füllstandsanzeige zeigt die direkte Höhe des Wasserspiegels an.
3. 8. 1. Befüllen des Frischwassertanks über den Anschluss bei der
Saugarmatur
1. Die Geka®-Blindkupplung für die Frischwasser Zuleitung entfernen.
2. Schlauch an die Geka® Kupplung anschließen.
3. Wasser anstellen.
4. Den Kugelhahn zur Befüllung des Frischwassertanks öffnen.
5. Auf die Anzeige des Frischwassertanks achten.
6. Wenn der Frischwassertank voll ist, den Kugelhahn zum Befüllen des Frischwassertanks schließen.
7. Wasser abstellen.
8. Schlauch von der Geka® Kupplung trennen.
9. Befüllanschluss mit Geka®-Blindkupplung verschließen.
Seite 68
®
Erstellt im: Dezember 2019
®
3. 8. 2. Befüllen des Frischwassertanks über den Einfülldom
Der Frischwassertank kann auch über den Einfülldom befüllt werden, hierbei muss aber sichergestellt werden
dass kein Schmutz mit in den Tank gelangt.
I Vorsicht
Arbeiten auf dem Fass
Verletzungen und Prellungen des Körpers durch stürzen.
» Festes Schuhwerk tragen.
» Für sicheren Stand sorgen.
» Nur die gekennzeichneten Flächen betreten.
Ersthilfe und Arzt aufsuchen.
1. Den Zweiwegehahn für den Frischwassertank schließen.
2. Die Verschraubung des Einfülldoms des Frischwassertanks öffnen.
3. Den Frischwassertank füllen.
4. Den Einfülldom für den Frischwassertank wieder verschließen.
3. 9. Mischen des Pflanzenschutzmittels
I Vorsicht
Arbeiten mit Pflanzenschutzmitteln
Vergiftungen des Körpers
» Pflanzenschutzmittel dürfen nur von ausgebildeten Personen verarbeitet werden.
» Auf die Anweisungen des Pflanzenschutzmittels Herstellers achten.
» Schutzkleidung ist zu tragen.
» Schutzbrille ist zu tragen.
» Es dürfen nur die von der JKI freigegebenen Mittel Verwendet werden.
» Nur zugelassene Behälter verwenden.
» Das Einsteigen in den Tank ist verboten.
Sofort Arzt aufsuchen
Zur Einbringung von Pflanzenschutzmitteln gibt es bei der Maschine mehrere Möglichkeiten:
Erstellt im: Dezember 2019
Bedienung und Wartung
Seite 69
