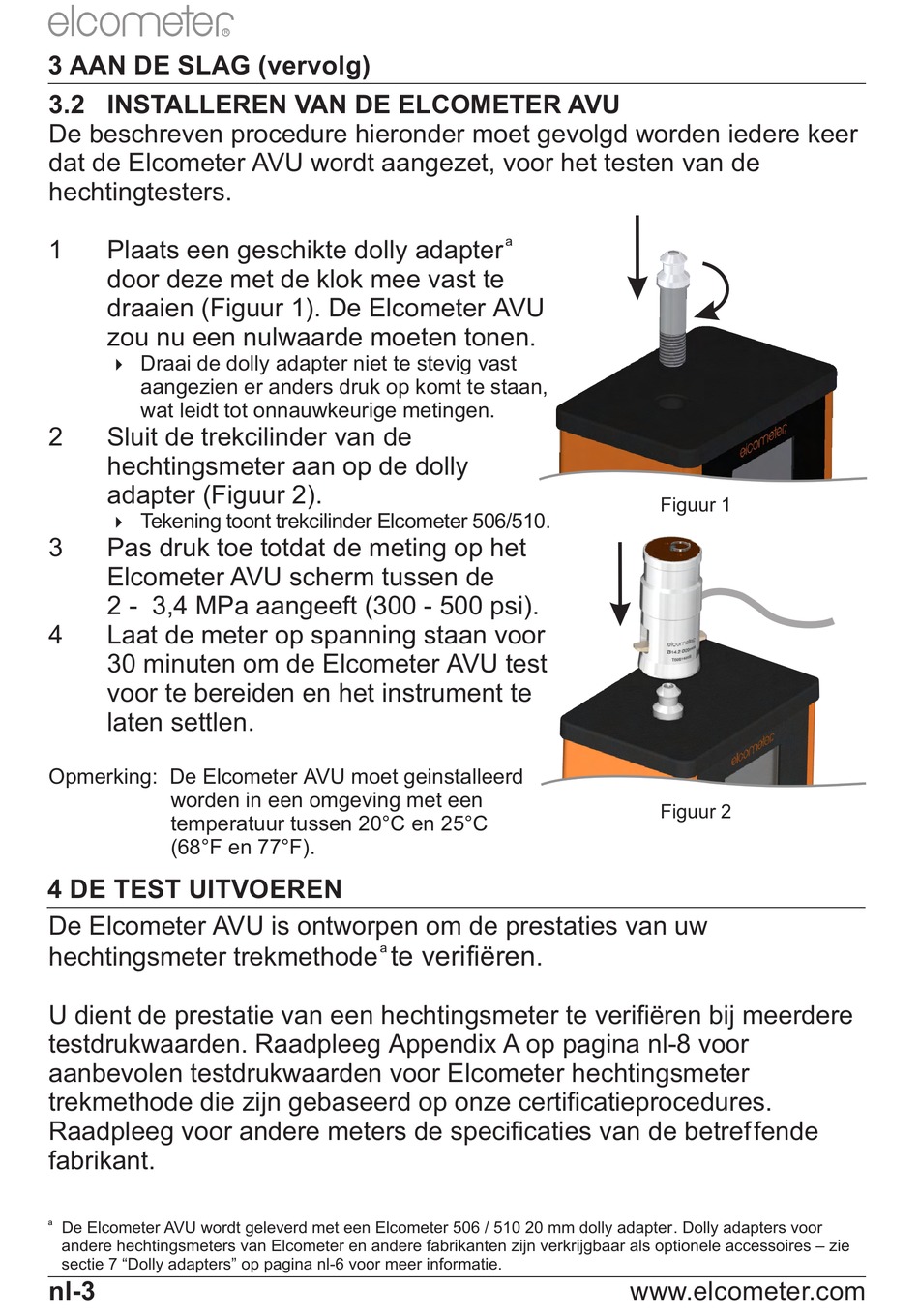

3 AAN DE SLAG
3.2 INSTALLEREN VAN DE ELCOMETER AVU
De beschreven procedure hieronder moet gevolgd worden iedere keer
dat de Elcometer AVU wordt aangezet, voor het testen van de
hechtingtesters.
1 Plaats een geschikte dolly adapter
door deze met de klok mee vast te
draaien (Figuur 1). De Elcometer AVU
zou nu een nulwaarde moeten tonen.
 Draai de dolly adapter niet te stevig vast
aangezien er anders druk op komt te staan,
wat leidt tot onnauwkeurige metingen.
2 Sluit de trekcilinder van de
hechtingsmeter aan op de dolly
adapter (Figuur 2).
Tekening toont trekcilinder Elcometer 506/510.

3 Pas druk toe totdat de meting op het
Elcometer AVU scherm tussen de
2 - 3,4 MPa aangeeft (300 - 500 psi).
4 Laat de meter op spanning staan voor
30 minuten om de Elcometer AVU test
voor te bereiden en het instrument te
laten settlen.
Opmerking: De Elcometer AVU moet geinstalleerd
worden in een omgeving met een
temperatuur tussen 20°C en 25°C
(68°F en 77°F).

4 DE TEST UITVOEREN

De Elcometer AVU is ontworpen om de prestaties van uw
hechtingsmeter trekmethode
U dient de prestatie van een hechtingsmeter te verifiëren bij meerdere
testdrukwaarden. Raadpleeg Appendix A op pagina nl-8 voor
aanbevolen testdrukwaarden voor Elcometer hechtingsmeter
trekmethode die zijn gebaseerd op onze certificatieprocedures.
Raadpleeg voor andere meters de specificaties van de betref fende
fabrikant.
a
De Elcometer AVU wordt geleverd met een Elcometer 506 / 510 20 mm dolly adapter. Dolly adapters voor
andere hechtingsmeters van Elcometer en andere fabrikanten zijn verkrijgbaar als optionele accessoires – zie
sectie 7 "Dolly adapters" op pagina nl-6 voor meer informatie.
nl-3
R
(vervolg)
a
te verifiëren
a
Figuur 1
Figuur 2
.
