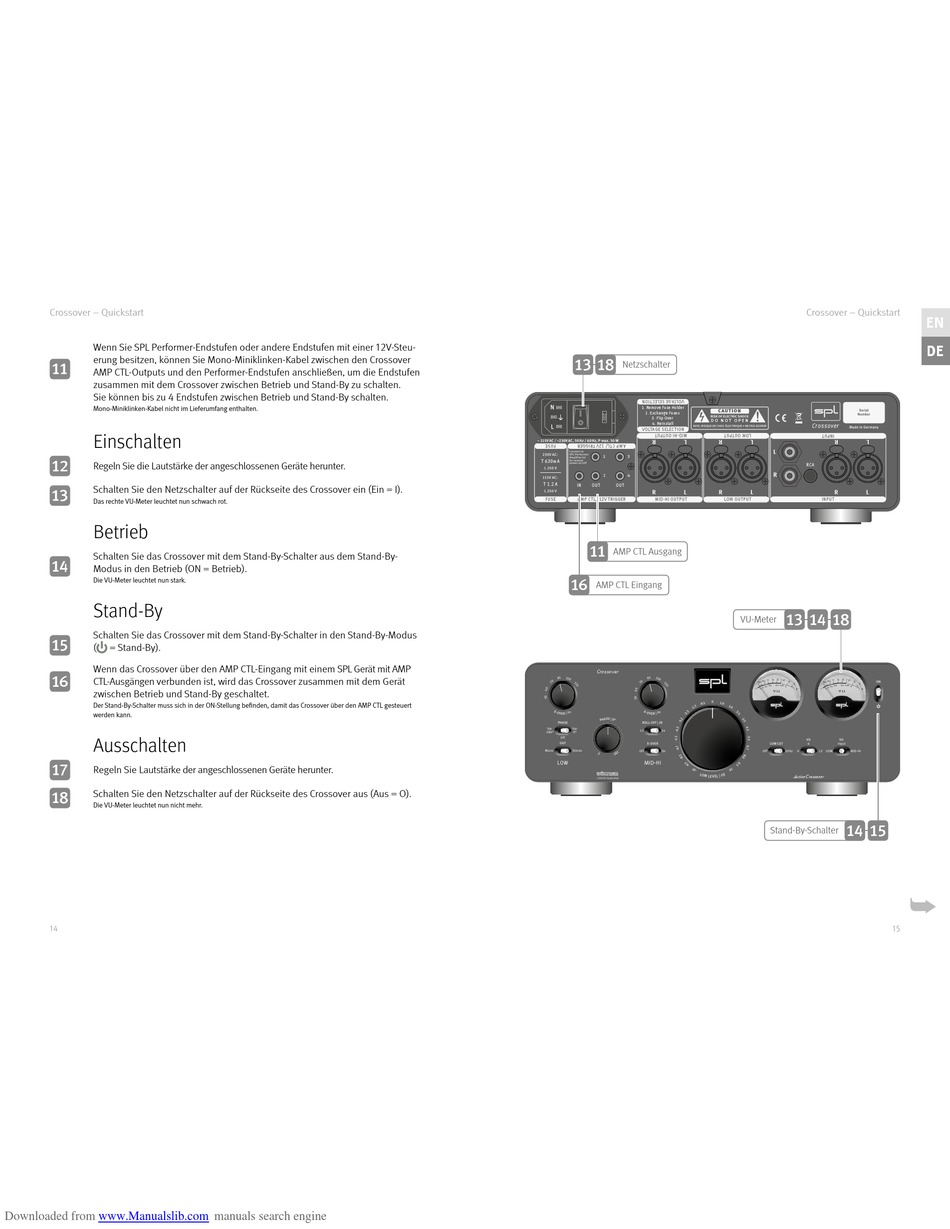

Crossover – Quickstart
Wenn Sie SPL Performer-Endstufen oder andere Endstufen mit einer 12V-Steu-
erung besitzen, können Sie Mono- Miniklinken-Kabel zwischen den Crossover
11
AMP CTL-Outputs und den Performer-Endstufen anschließen, um die Endstufen
zusammen mit dem Crossover zwischen Betrieb und Stand-By zu schalten.
Sie können bis zu 4 Endstufen zwischen Betrieb und Stand-By schalten.
Mono-Miniklinken-Kabel nicht im Lieferumfang enthalten.
Einschalten
12
Regeln Sie die Lautstärke der angeschlossenen Geräte herunter.
Schalten Sie den Netzschalter auf der Rückseite des Crossover ein (Ein = I).
13
Das rechte VU-Meter leuchtet nun schwach rot.
Betrieb
Schalten Sie das Crossover mit dem Stand-By-Schalter aus dem Stand-By-
14
Modus in den Betrieb (ON = Betrieb).
Die VU-Meter leuchtet nun stark.
Stand-By
Schalten Sie das Crossover mit dem Stand-By-Schalter in den Stand-By-Modus
15
(
= Stand-By).
Wenn das Crossover über den AMP CTL-Eingang mit einem SPL Gerät mit AMP
16
CTL-Ausgängen verbunden ist, wird das Crossover zusammen mit dem Gerät
zwischen Betrieb und Stand-By geschaltet.
Der Stand-By-Schalter muss sich in der ON-Stellung befinden, damit das Crossover über den AMP CTL gesteuert
werden kann.
Ausschalten
17
Regeln Sie Lautstärke der angeschlossenen Geräte herunter.
Schalten Sie den Netzschalter auf der Rückseite des Crossover aus (Aus = O).
18
Die VU-Meter leuchtet nun nicht mehr.
14
Downloaded from
www.Manualslib.com
manuals search engine
13 18
Netzschalter
1. Remove Fuse Holder
2. Exchange Fuses
RISK OF ELECTRIC SHOCK
3. Flip Over
D O N O T O P E N
4. Reinstall
AVIS: RISQUE DE CHOC ÉLECTRIQUE • NE PAS OUVRIR
VOLTAGE SELECTION
~ 115V AC / ~230V AC, 50 Hz / 60 Hz, P max. 50 W
Connect to
230V AC:
SPL Performer
1
3
Amplifier (s)
T 630mA
for remote
power on/off
L 250 V
2
4
115V AC:
T 1.2 A
IN
OUT
OUT
L 250 V
R
L
FUSE
AMP CTL/ 12V TRIGGER
MID-HI OUTPUT
11
AMP CTL Ausgang
16
AMP CTL Eingang
Crossover
PHASE
ROLL-OFF | dB
Var
Var
12
24
-180°
0°
Off
OUT
X-OVER
Mono
Stereo
Off
On
LOW
MID-HI
VOLTAiR
120V DC Audio Rail
Crossover – Quickstart
C AUT I O N
Serial
Number
Crossover
Made in Germany
L
RCA
R
R
L
R
L
LOW OUTPUT
INPUT
13
14 18
VU-Meter
ON
VU
VU
6
Input
LOW CUT
Off
20 Hz
0
12
LOW
MID-HI
Active Crossover
14
15
Stand-By-Schalter
15
EN
DE
