Crossover
PHASE
ROLL-OFF | dB
Var
Var
12
-180°
0°
Off
OUT
X-OVER
Mono
Stereo
Off
LOW
MID-HI
VOLTAiR
120V DC Audio Rail

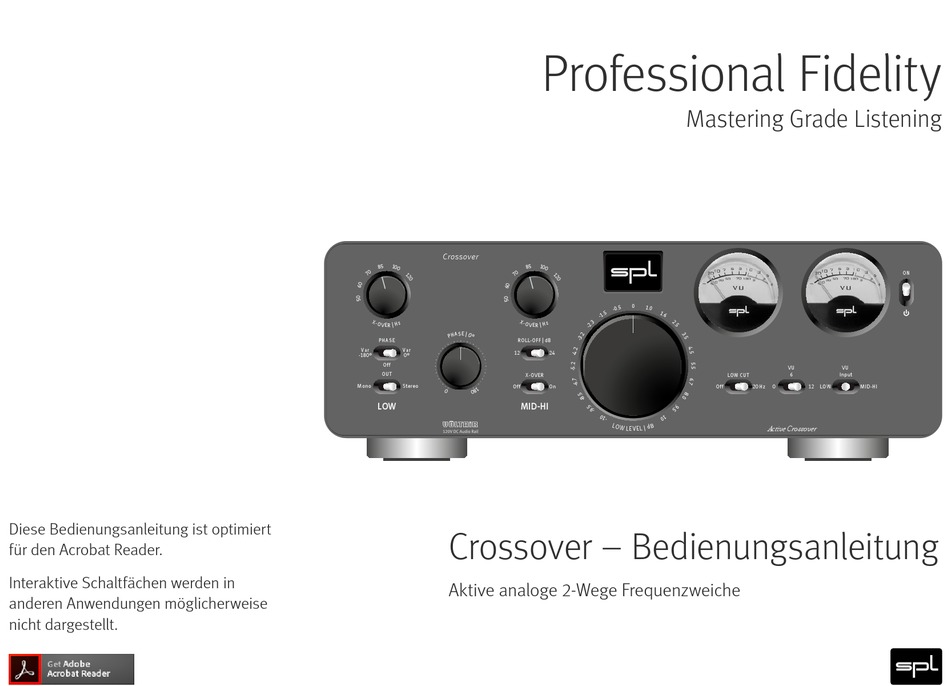

Crossover – Bedienungsanleitung
Aktive analoge 2-Wege Frequenzweiche
Professional Fidelity
Mastering Grade Listening
24
On
Off
ON
VU
VU
LOW CUT
6
Input
20 Hz
0
12
LOW
MID-HI
Active Crossover
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für SPL Crossover
Inhaltszusammenfassung für SPL Crossover
- Seite 1 LOW CUT Input Mono Stereo 20 Hz MID-HI MID-HI VOLTAiR Active Crossover 120V DC Audio Rail Diese Bedienungsanleitung ist optimiert Crossover – Bedienungsanleitung für den Acrobat Reader. Interaktive Schaltfächen werden in Aktive analoge 2-Wege Frequenzweiche anderen Anwen dungen möglicherweise nicht dargestellt.

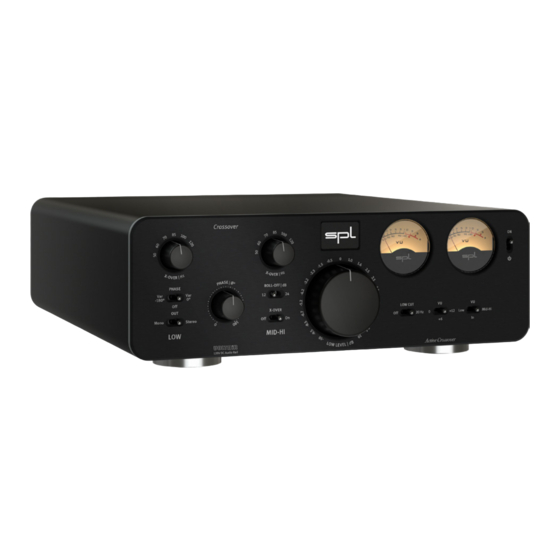

- Seite 2 Dank, dass Sie sich für das SPL Crossover entschieden haben. Das SPL Crossover ist eine analoge High-End 2-Wege Frequenzweiche mit der Sie Ihre Subwoofer perfekt auf Ihre Top-Speaker abstimmen können. Sie können Übergangsfrequenzen und Phasenlage in der analogen Ebene einstellen.
-
Seite 3: Inhaltsverzeichnis
Inhalt Erste Schritte Low Cut Frontansicht VU-Meter Rückansicht AMP CTL (Stand-By / Amplifier Control) Technische Daten VOLTAiR – 120-Volt-Technik Vergleiche Eingänge LOW-Bereich Ausgänge Interne Stromversorgung OUT Mono-Stereo-Schalter Netzteil X-OVER (Trennfrequenz) Maße (inkl. Füße) PHASE Gewicht Pegel Wichtige Hinweise MID-HI-Bereich CE-Konformitätserklärung X-OVER Ein/Aus X-Over Hz (Trennfrequenz) Roll-Off... -
Seite 4: Erste Schritte
Erste Schritte Erste Schritte Lesen und befolgen Sie bitte unbedingt die Anweisungen sowie die Sicherheitshinweise der dem Produkt beiliegenden Quickstart-Anleitung! Sie können sie auch hier downloaden. Über den -Button gelangen Sie zum Inhaltsverzeichnis. Über den -Button gelangen Sie zur Frontansicht des Gerätes. Über den -Button gelangen Sie zur Rückansicht des Gerätes. -
Seite 5: Frontansicht
Stand-by Crossover PHASE ROLL-OFF | dB LOW-Phasenschalter -180° 0° Input X-OVER LOW CUT Mono Stereo 20 Hz MID-HI MID-HI LOW Mono/Stereo VOLTAiR Active Crossover 120V DC Audio Rail LOW-Phasenregler LOW-Pegel VU-Meter Eingangswahl MID-HI X-Over Ein/Aus Low Cut VU-Pegel MID-HI Roll-Off... -
Seite 6: Rückansicht
RISK OF ELECTRIC SHOCK 3. Flip Over D O N O T O P E N 4. Reinstall Crossover AVIS: RISQUE DE CHOC ÉLECTRIQUE • NE PAS OUVRIR Made in Germany VOLTAGE SELECTION ~ 115V AC / ~230V AC, 50 Hz / 60 Hz, P max. 50 W... -
Seite 7: Voltair - 120-Volt-Technik
Durch die einzigartig hohe Betriebsspannung erzielt die VOLTAiR-Technik außergewöhnliche technische Spezifika- tionen im Dynamikumfang, Rauschabstand und in der Übersteuerungsfestigkeit. Daraus resultiert ein unverfälsch- tes, absolut entspanntes Hörvergnügen. SPL's 120-Volt-Technik bezeichnet die interne Audio-Arbeitsspannung (+/- 60V DC). Sie ist nicht zu verwechseln mit der externen Netzspannung (z.B. 115V oder 230V AC). -
Seite 8: Vergleiche
Parameter auf dieser Beziehung beruhen, verbessert eine erhöhte Betriebsspannung auch die Werte für Dynamikumfang, Verzerrungsgrenze und Rauschabstand. Betriebsspannungen Dynamikumfang Volt 120 V 141,4 30 V 124,2 OPA 134@30 V SPL-OP@120 V + / - 15 Volt + / - 60 Volt... - Seite 9 Komponenten und Schaltungen, da die Werte um ca. 10 dB besser sind. Beim Klirrfaktor ist der SPL-OP mehr als 8 dB besser als der TL071 – unter Schalldruckpegelbezug entspricht das einer Verbesserung von mehr als 130 %. Die in der Audiotechnik meistgenutzte Betriebsspannung beträgt +/- 15 V.
-
Seite 10: Low-Bereich
LOW-Bereich LOW-Bereich Im LOW-Bereich stellen Sie die Trennfrequenz (X-Over), die Lautstärke (LOW-Pegel) und die Phase des LOW-Sig- nals ein. Außerdem wählen Sie hier, ob Ihr Lautsprechersystem einen oder zwei Subwoofer hat. PHASE OUT Mono-Stereo-Schalter -180° 0° Wenn Ihr Lautsprechersystem aus einem Subwoofer und zwei Top-Speakern besteht (2.1), Mono Stereo stellen Sie den... -
Seite 11: Phase
LOW-Bereich Crossover PHASE PHASE Mit dem Phasen-Schalter (5) und dem Phasenregler (7) können Sie Laufzeitabweichun- -180° 0° gen zwischen Ihren Subwoofern und den Top Speakern ausgleichen. Dies ist sinnvoll, wenn Sie Ihre Subwoofer an einer anderen Position in Ihrem Raum aufgestellt haben. -
Seite 12: Mid-Hi-Bereich
Crossover MID-HI-Bereich MID-HI-Bereich Im MID-HI-Bereich stellen Sie die Trennfrequenz und die Flankensteilheit des Filters für Ihrer Top Speaker ein. ROLL-OFF | dB PHASE X-OVER Ein/Aus -180° 0° Wenn Sie Ihre Top Speaker ohne Filter (Full Range) nutzen wollen, stellen Sie den... -
Seite 13: Low Cut
Low Cut PHASE ROLL-OFF | dB Low Cut -180° 0° Mit dem Low Cut-Schalter (11) können Sie einen Hochpass-Filter einschalten. Der Hoch- X-OVER LOW CUT Mono Stereo 20 Hz pass-Filter setzt bei 20 Hz mit einer Flankensteilheit von 12 dB pro Oktave ein und wirkt auf MID-HI beide Bereiche –... -
Seite 14: Vu-Meter
Schalter (13) – Input (Stereo-Eingänge)/LOW (Subwoofer-Ausgänge)/MID-HI (Top MID-HI Stereo 20 Hz MID-HI Speaker-Ausgänge). VOLTAiR Active Crossover 120V DC Audio Rail MID-HI Bei Bedarf können Sie mit dem VU-Pegel-Schalter (12) die Empfindlichkeit um 6 oder 12 dB VOLTAiR Active Crossover herabsetzen. Die VU-Meter zeigen dann bis +17 dB an. Dank einer optimalen Ballistik ist eine ausgewogene opti- 120V DC Audio Rail sche Wahrnehmung des Audiosignals gewährleistet. -
Seite 15: Amp Ctl (Stand-By / Amplifier Control)
(IN) anliegt, ist das Crossover in Betrieb. Sobald die Schaltspannung von 12 Volt DC abgeschaltet wird, schaltet das Crossover in Stand-By. Der Stand-By-Schalter muss sich in der ON-Stellung befinden, damit das Crossover über den AMP CTL gesteuert werden kann. -
Seite 16: Technische Daten
Technische Daten Technische Daten Eingänge XLR-Eingänge • Neutrik XLR, symmetrisch, Pin 2 = (+) • Impedanz: ca. 20k Ohm • Gleichtaktunterdrückung: -82 dB • Max. Eingangspegel: +32,5 dB Cinch-Eingang • unsymmetrisch • Impedanz: ca. 10k Ohm • Max. Eingangspegel: +32,5 dB... -
Seite 17: Ausgänge
Technische Daten Ausgänge LOW Output • Übersprechen bei 70 Hz: -70 dB • Klirrfaktor: 0,0014 % @ 30 Hz (0 dBu) • Rauschen (A-bewertet): -104,9 dB • Dynamikumfang: 136,9 dB MID-HI Output • Frequenzgang: MID-HI Frequenz (50, 60, 70, 85.100, 120 Hz) bis 300 kHz ( -3 dB) •... -
Seite 18: Interne Stromversorgung
• Leistungsaufnahme: max 50 VA • Stand-By Stromaufnahme: < 0,1 W ~ 115V AC / ~230V AC, 50 Hz / 60 Hz, P max. 45 W Connect to SPL Performer Amplifier (s) for remote power on/off AMP CTL/ 12V TRIGGER... -
Seite 19: Maße (Inkl. Füße)
Technische Daten Maße (inkl. Füße) • (BxHx) 278 x 100 x 330 mm Gewicht • 5,4 kg (nur Gerät) • 7 kg (Versand) -
Seite 20: Wichtige Hinweise
Produktes durch die SPL electronics GmbH. Konstruktion und Schaltungstechnik unterliegen ständi- ger Weiterent wicklung und Verbesserung. Technische Änderungen bleiben vorbehalten. © 2018 SPL electronics GmbH. Dieses Handbuch ist urheberrechtlich geschützt. Alle Rechte, technische Änderun- gen und Druckfehler vorbehalten. Das Kopieren, Vervielfältigen, Übersetzen oder Umsetzen in irgendein elektro- nisches Medium oder in maschinell lesbare Form im Ganzen oder in Teilen ist nur mit ausdrücklicher schriftlicher...
