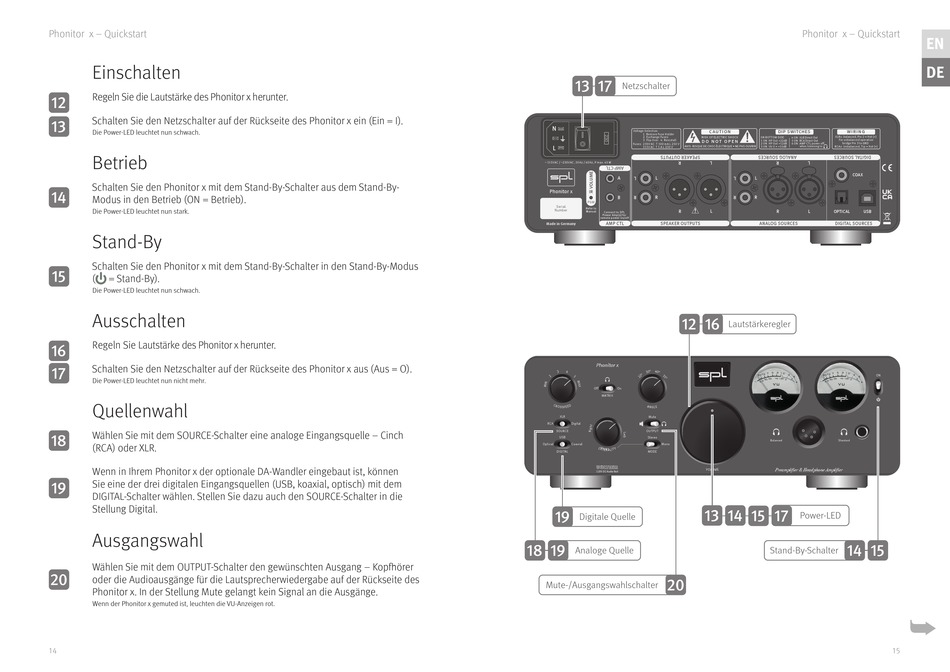

Phonitor x – Quickstart
Einschalten
Regeln Sie die Lautstärke des Phonitor x herunter.
Schalten Sie den Netzschalter auf der Rückseite des Phonitor x ein (Ein = I).
Die Power-LED leuchtet nun schwach.

Betrieb

Schalten Sie den Phonitor x mit dem Stand-By-Schalter aus dem Stand-By-
Modus in den Betrieb (ON = Betrieb).
Die Power-LED leuchtet nun stark.
Stand-By
Schalten Sie den Phonitor x mit dem Stand-By-Schalter in den Stand-By-Modus
( = Stand-By).
Die Power-LED leuchtet nun schwach.
Ausschalten
Regeln Sie Lautstärke des Phonitor x herunter.
Schalten Sie den Netzschalter auf der Rückseite des Phonitor x aus (Aus = O).
Die Power-LED leuchtet nun nicht mehr.
Quellenwahl
Wählen Sie mit dem SOURCE-Schalter eine analoge Eingangsquelle – Cinch
(RCA) oder XLR.
Wenn in Ihrem Phonitor x der optionale DA-Wandler eingebaut ist, können
Sie eine der drei digitalen Eingangsquellen (USB, koaxial, optisch) mit dem
DIGITAL-Schalter wählen. Stellen Sie dazu auch den SOURCE-Schalter in die
Stellung Digital.
Ausgangswahl
Wählen Sie mit dem OUTPUT-Schalter den gewünschten Ausgang – Kopfh örer
oder die Audioausgänge für die Lautsprecherwiedergabe auf der Rückseite des
Phonitor x. In der Stellung Mute gelangt kein Signal an die Ausgänge.
Wenn der Phonitor x gemuted ist, leuchten die VU-Anzeigen rot.
14
Netzschalter
Voltage Selection: C A U T I O N
1. Remove Fuse Holder
2. Exchange Fuses RISK OF ELECTRIC SHOCK
3. Flip Over 4. Reinstall D O N O T O P E N
Fuses: 230V AC: T 500 mA L 250 V
AVIS: RISQUE DE CHOC ÉLECTRIQUE • NE PAS OUVRIR
115V AC: T 1 A L 250 V
~ 115V AC / ~230V AC, 50 Hz / 60 Hz, P max. 45 W
A L
Phonitor x
IR
B R
PGM
Serial
Refer to
Number R L
Manual
Connect to SPL
Power Amp(s) for
remote power on/off
AMP CTL SPEAKER OUTPUTS
Made in Germany
Phonitor x
Off On
MATRIX
XLR Mute
RCA Digital
SOURCE OUTPUT
USB Stereo
Optical Coaxial Mono
DIGITAL MODE
VOLTAiR
120V DC Audio Rail
Digitale Quelle
Analoge Quelle
Mute-/Ausgangswahlschalter
Phonitor x – Quickstart
DIP SWITCHES W I R I N G
XLRs: balanced, Pin 2 = Hot (+)
ON BOTTOM SIDE: 4 ON: XLR Direct Out
1 ON: HP Out +22dB 5 ON: RCA Direct Out For unbalanced operation
2 ON: HP Out +12dB 6 ON: AMP CTL power off bridge Pin 3 to GND.
3 ON: VU 0 = +10dB when listening to RCAs: Unbalanced, Tip = Hot (+)
COAX
L
R
R L
OPTICAL USB
ANALOG SOURCES DIGITAL SOURCES
Lautstärkeregler
ON
Balanced Standard
Preamplifier & Headphone Amplifier
Power-LED
Stand-By-Schalter
15
