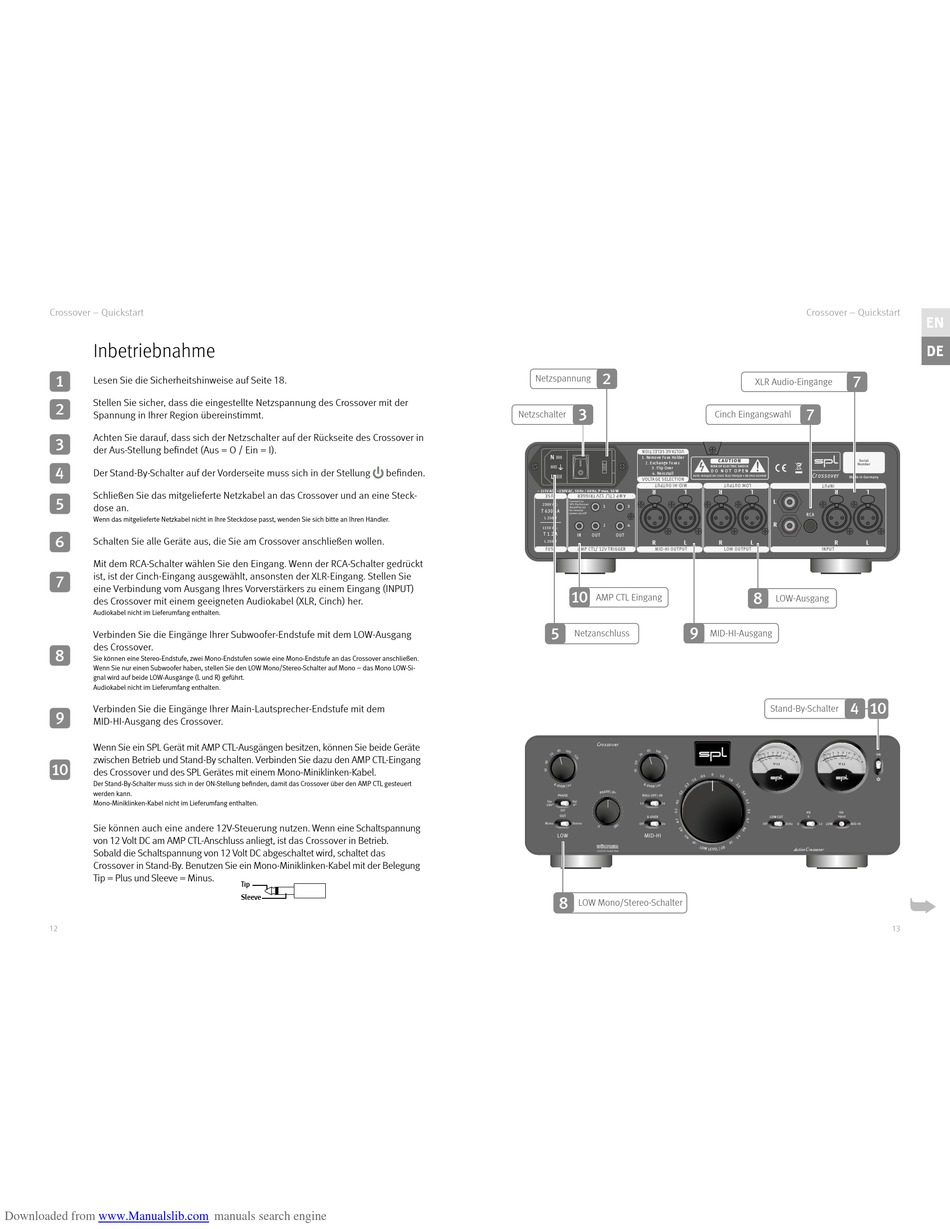

Crossover – Quickstart
Inbetriebnahme
1
Lesen Sie die Sicherheitshinweise auf Seite 18.
Stellen Sie sicher, dass die eingestellte Netzspannung des Crossover mit der
2
Spannung in Ihrer Region übereinstimmt.
Achten Sie darauf, dass sich der Netzschalter auf der Rückseite des Crossover in
3
der Aus-Stellung befindet (Aus = O / Ein = I).
4
Der Stand-By-Schalter auf der Vorderseite muss sich in der Stellung
Schließen Sie das mitgelieferte Netzkabel an das Crossover und an eine Steck-
5
dose an.
Wenn das mitgelieferte Netzkabel nicht in Ihre Steckdose passt, wenden Sie sich bitte an Ihren Händler.
6
Schalten Sie alle Geräte aus, die Sie am Crossover anschließen wollen.
Mit dem RCA-Schalter wählen Sie den Eingang. Wenn der RCA-Schalter gedrückt
ist, ist der Cinch-Eingang ausgewählt, ansonsten der XLR-Eingang. Stellen Sie
7
eine Verbindung vom Ausgang Ihres Vorverstärkers zu einem Eingang (INPUT)
des Crossover mit einem geeigneten Audiokabel (XLR, Cinch) her.
Audiokabel nicht im Lieferumfang enthalten.
Verbinden Sie die Eingänge Ihrer Subwoofer-Endstufe mit dem LOW-Ausgang
des Crossover.
8
Sie können eine Stereo-Endstufe, zwei Mono-Endstufen sowie eine Mono-Endstufe an das Crossover anschließen.
Wenn Sie nur einen Subwoofer haben, stellen Sie den LOW Mono/Stereo-Schalter auf Mono – das Mono LOW-Si-
gnal wird auf beide LOW-Ausgänge (L und R) geführt.
Audiokabel nicht im Lieferumfang enthalten.
Verbinden Sie die Eingänge Ihrer Main-Lautsprecher-Endstufe mit dem
9
MID-HI-Ausgang des Crossover.
Wenn Sie ein SPL Gerät mit AMP CTL-Ausgängen besitzen, können Sie beide Geräte
zwischen Betrieb und Stand-By schalten. Verbinden Sie dazu den AMP CTL-Eingang
10
des Crossover und des SPL Gerätes mit einem Mono-Miniklinken-Kabel.
Der Stand-By-Schalter muss sich in der ON-Stellung befinden, damit das Crossover über den AMP CTL gesteuert
werden kann.
Mono-Miniklinken-Kabel nicht im Lieferumfang enthalten.
Sie können auch eine andere 12V-Steuerung nutzen. Wenn eine Schaltspannung
von 12 Volt DC am AMP CTL-Anschluss anliegt, ist das Crossover in Betrieb.
Sobald die Schaltspannung von 12 Volt DC abgeschaltet wird, schaltet das
Crossover in Stand-By. Benutzen Sie ein Mono-Miniklinken-Kabel mit der Belegung
Tip = Plus und Sleeve = Minus.
12
Downloaded from
www.Manualslib.com
befinden.
Tip
Sleeve
manuals search engine
2
Netzspannung
3
Netzschalter
1. Remove Fuse Holder
2. Exchange Fuses
3. Flip Over
4. Reinstall
AVIS: RISQUE DE CHOC ÉLECTRIQUE • NE PAS OUVRIR
VOLTAGE SELECTION
~ 115V AC / ~230V AC, 50 Hz / 60 Hz, P max. 50 W
Connect to
230V AC:
SPL Performer
1
3
Amplifier (s)
T 630mA
for remote
power on/off
L 250 V
2
4
115V AC:
T 1.2 A
IN
OUT
OUT
R
L
L 250 V
FUSE
AMP CTL/ 12V TRIGGER
MID-HI OUTPUT
10
AMP CTL Eingang
5
9
Netzanschluss
Crossover
PHASE
ROLL-OFF | dB
Var
Var
12
24
-180°
0°
Off
OUT
X-OVER
Mono
Stereo
Off
On
LOW
MID-HI
VOLTAiR
120V DC Audio Rail
8
LOW Mono/Stereo-Schalter
Crossover – Quickstart
7
XLR Audio-Eingänge
7
Cinch Eingangswahl
C AUT I O N
Serial
Number
RISK OF ELECTRIC SHOCK
D O N O T O P E N
Crossover
Made in Germany
L
RCA
R
R
L
R
L
LOW OUTPUT
INPUT
8
LOW-Ausgang
MID-HI-Ausgang
4
10
Stand-By-Schalter
ON
VU
VU
6
Input
LOW CUT
Off
20 Hz
0
12
LOW
MID-HI
Active Crossover
EN
DE
13
