8. Funktionsbeschreibung, Funktionsteile und
Bedienelemente
Der Pelletskessel und die Regelung MES INFINITY bilden eine perfekte Einheit. Kommt von der Regelung eine
Wärmeanforderung, geht der Pelletskessel automatisch in Betrieb. Nach dem „Vorspülen" (Sicherheitsfunktion) startet
die Zündung und die Pelletsdosierschnecke schaltet ein. Der Brennertopf wird automatisch mit Pellets befüllt. Bei
erkannter Flammenbildung (Thermocontrol-Fühler) geht der Kessel in die Flammenstabilisierung und anschließend in
den Regelbetrieb (Modulationsbetrieb) und regelt auf die vorgegebene Kesselsolltemperatur. Sinkt die abgenommene
Leistung unter die minimale Nennwärmeleistung oder gibt es keine Wärmeanforderung von der Regelung, geht der Kessel
in den Ausbrand. Das Gebläse läuft noch nach, bis der Brennertopf abgekühlt ist.
8.1 BioWIN 2 Touch Klassik / Klassik-L / BioWIN 2 Hybrid
Die Beschickung des Vorratsbehälter erfolgt per Hand. Ein Motor bewegt die Heizflächenreinigung vertikal und die
Heizflächen bleiben sauber. Die Reinigungsrückstände von den Heizflächen fallen in den hinteren Ascheraum. Die
Verbrennungsrückstände aus dem Brennertopf fallen in die Aschelade. Bei einer Reinigungsaufforderung muss die
Asche händisch entfernt werden.
3
2
1

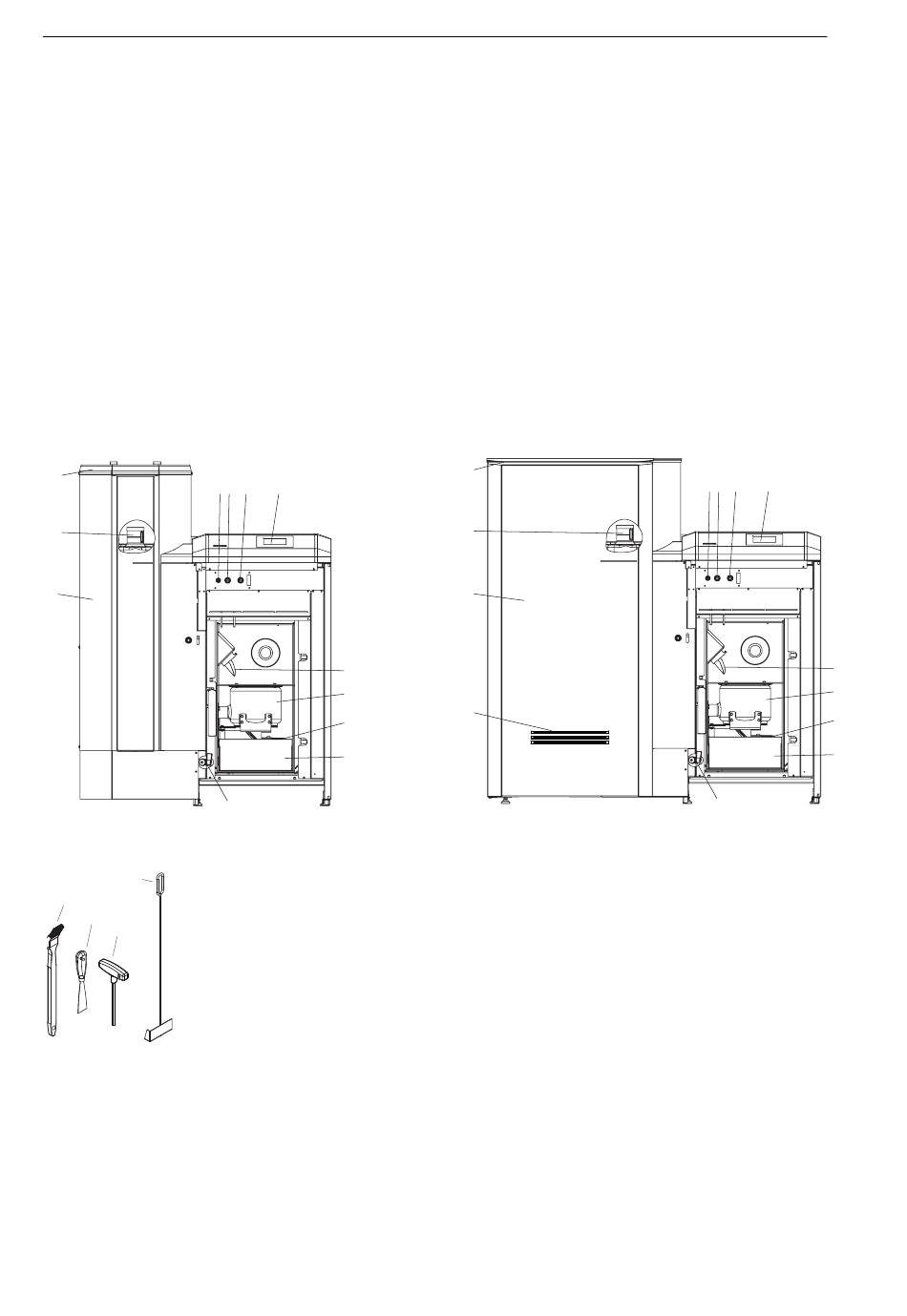

Fig. 8 BioWIN 2 Touch Klassik
ohne Verkleidungstür und ohne Brennraumtür
16 17
13
14
15
Reinigungs- und Bediengeräte
Fig. 10
1 ........... Pellets-Vorratsbehälter
2 ........... Wasserbehälter für Rückbrandsicherung
(hinter dem Vorratsbehälter)
3 ........... Befüll-Deckel für Pellets-Vorratsbehälter
4 .......... Geräte-Sicherung T 6,3 A
5 ........... Sicherheitsthermostat-Schneckenrohr
6 .......... Sicherheitsthermostat-Kesseltemperatur
7 ........... InfoWIN Touch – Anzeige und Bedieneinheit
8 .......... Fallrinne
4 5 6 7
8
9
10
11
12
3
2
1
17
Fig. 9 BioWIN 2 Touch Klassik-L / BioWIN 2 Hybrid
ohne Verkleidungstür und ohne Brennraumtür
9 .......... Brennertopf
10 ........ Deckel für den Ascheraum zu Nachheizfläche
11 ......... Aschelade
12 ......... Füll- und Entleerhahn
13 ......... Reinigungspinsel
14 ......... Spachtel
15 ......... Innensechskantschlüssel
16 ......... Kratze
17 ......... Hybridassistent (nur BioWIN 2 Hybrid)
