2. Bedienung

2.2 Funktionsteile und Bedienelemente

6
5
4
3
2
1

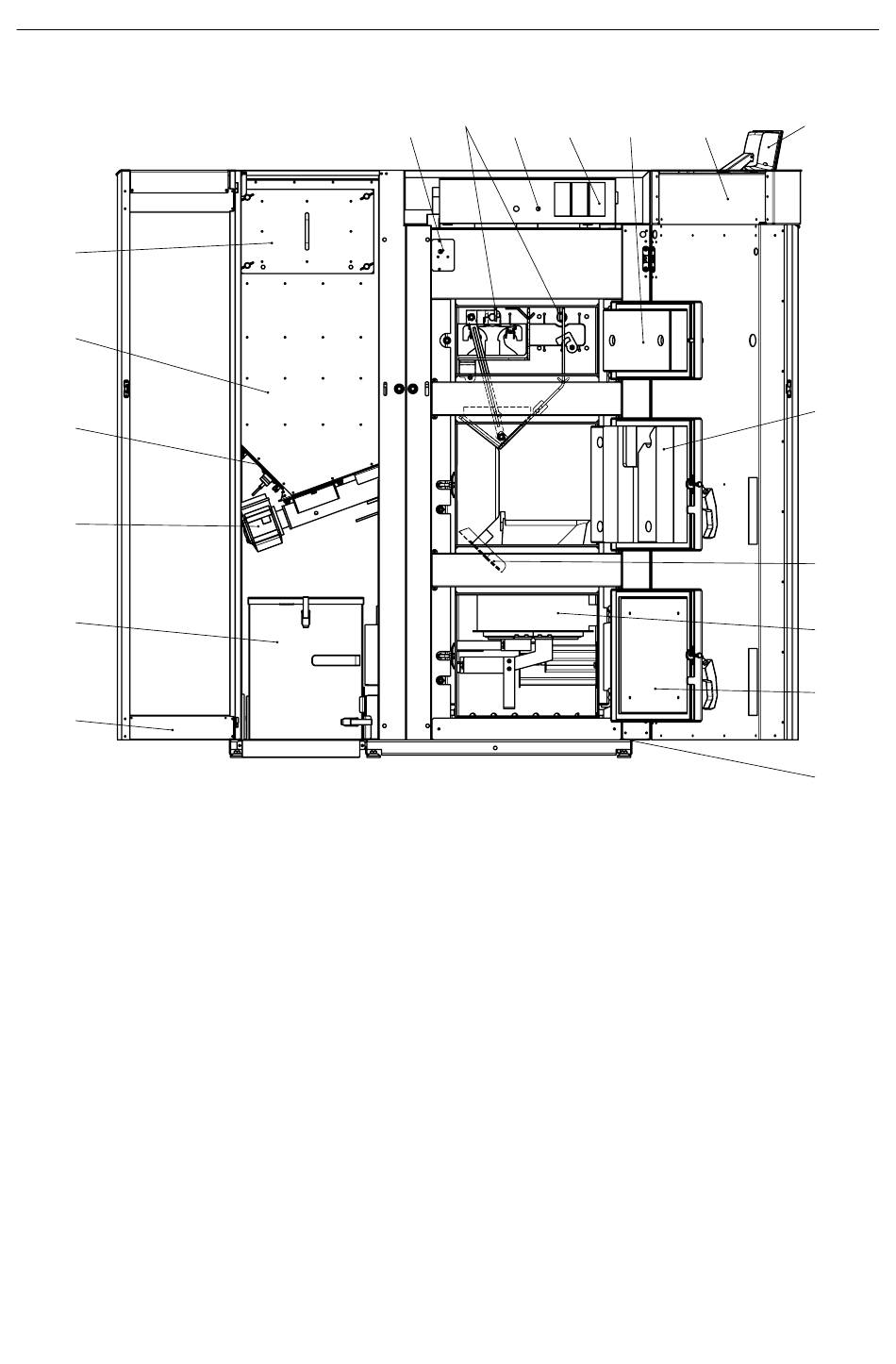

Fig. 5 BioWIN XL Exklusiv mit offener Verkleidungstür und ohne Brennraumtüren
1 ........... Verkleidungstür links
2 ........... Aschebehälter
3 ........... Schneckenmotor
4 ........... Revisionsdeckel unten
5 ........... Pellets-Vorratsbehälter
6 ........... Revisionsdeckel oben
7 ........... Sicherheitsthermostat-Schneckenrohr
8 ........... Thermocontrol-Fühler
9 ........... Sicherheitsthermostat-Kesseltemperatur
10 ......... MES Module
PLUS
7 8 9 10
11 ......... Brennraumtür oben
12 ......... Verkleidungstür rechts
13 ......... InfoWIN Bedieneinheit
PLUS
14 ......... Brennraumtür mitte
15 ......... Fallrinne
16 ......... Brennertopf
17 ......... Brennraumtür unten
18 ......... Verkleidungsabdeckung/Ascheraum Nachheizflächen
10
11 12 13
14
15
16
17
18
